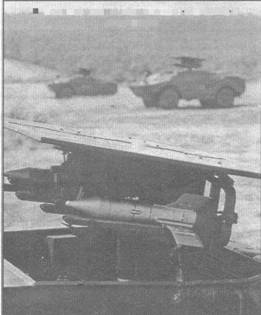

Боевая машина с ПТУ Малютка

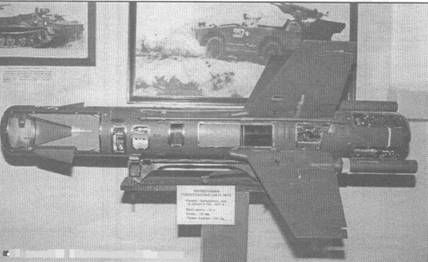

Ракета
Основой для успешного развития работ по созданию отечественных ПТУР послужил достигнутый к тому времени уровень науки и техники в области систем управления, аэродинамики, газодинамики, физики взрыва (теория кумуляции), а также высокий потенциал отечественной оборонной промышленности. Создание ПТРК позволило резко повысить вероятность попадания, дальность стрельбы и эффективность поражающего действия. В зависимости от типа используемой системы управления ПТУР принято подразделять на три поколения. Заметим, что система управления ракетой представляет собой сложный технический комплекс, состоящий из большого количества взаимосвязанных элементов наземной и бортовой аппаратуры. Сюда входят оптико-электронные блоки определения положения цели и ПТУР, блоки формирования и передачи команд, блоки приёма и раскладки команд, силовые приводы, рули и др.
ПТРК первого поколения имели ручную систему управления, при которой наводчик с помощью прицела должен следить одновременно за ракетой и целью, вручную вырабатывая команды управления, передаваемые ракете по проводам. Главный недостаток этой системы – требование большого опыта и натренированности наводчиков и невозможность увеличения скорости ракеты. К первому поколению отечественных ПТРК относятся «Шмель», «Малютка», «Фаланга» с ручными системами управления (табл.1). В ракетах «Шмель» и «Малютка» передача команд на борт ракеты осуществлялась по проводам, а в ПТУР «Фаланга» – по радиоканалу. Основными трудностями при создании первого поколения ПТРК являлось обеспечение устойчивого управляемого полёта ракеты и точности её попадания в цель в боевых условиях, что требовало проведения специальных жёстких отборов операторов и их длительного обучения с помощью тренажёров. Что собой представлял такой тренажёр? Современный читатель часто играет с помощью компьютера, и иногда у него не хватает способностей справиться с условиями трудной игры. Так вот, тренажёр для наводчиков ПТРК первого поколения и представлял собой своеобразный компьютер, на котором удавалось выиграть немногим. «Играющий» должен был с помощью специальной рукоятки совмещать прицельную марку с движущейся целью, передавать команды ракете, уточняя траекторию её полёта. Принимая во внимание динамику этого быстропротекающего процесса, особенно опасно было передать неточную команду ракете, изменяющую её отклонение в сторону поверхности грунта, что незамедлительно приводило к удару её о землю. В реальных условиях (даже после тренировки) немногие и способные могли обеспечить попадание ракеты в цель.
К одной из особенностей первого поколения отечественных ПТРК следует отнести широкое применение полимерных материалов в конструкции ракеты «Малютка», что было отражением проводимого в то время в стране курса на химизацию народного хозяйства. Выполненный из пластмассы корпус этой ракеты сделал её «радиопрозрачной» и из-за отсутствия электронной защиты взрывательных устройств подверженной воздействию электромагнитных сигналов.
В этом поколении была предпринята попытка размещения пусковой установки с ракетой ЗМ6 в кормовой части танка Т-55 (ПТРК- ПУР-61 «Шмель»), Накопленный опыт проектирования и эксплуатации первого поколения отечественных ПТРК позволил более рационально использовать имеющиеся технические возможности для создания ПТРК второго поколения.
Период проектирования и производства ПТРК второго поколения характеризуется бурным развитием этого вида вооружения в нашей стране, сопровождавшийся:
– отсутствием единой целевой программы создания перспективных образцов;
– недостаточной ориентацией при разработках на достижение опережающего уровня боевых возможностей и тактико-технических характеристик новых образцов по отношению к характеристикам уязвимости зарубежных объектов бронетанковой техники;
– распылением имеющихся сил, средств и наличием в ряде случаев неоправданного параллелизма и дублирования при создании ПТРК.

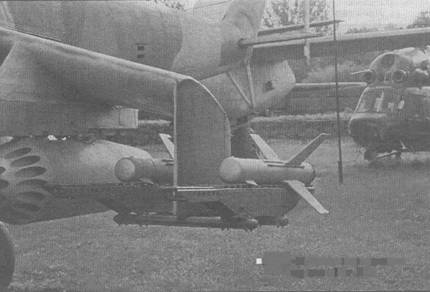

ПТУР «Фаланга» на подвеске вертолета Ми-24А

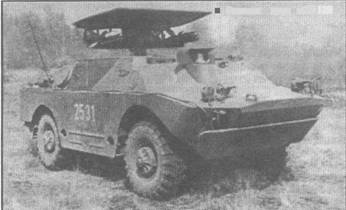

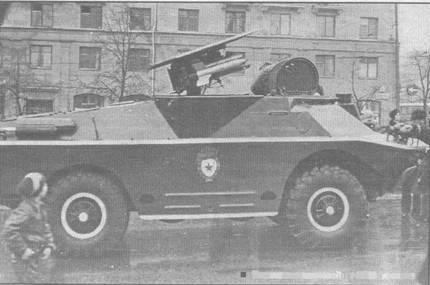

Боевая машина 9П122
Зона поражения при стрельбе ПТУР «Малютка» (9К11)
Зона поражения при стрельбе ПТУР «Шмель»
| Танк (год принятия) | Бронестойкость от кумулятивных боеприпасов, мм | Изделие | Год принятия | Бронепробиваемость, мм |
| М60А1 (A3) | 250 — 270 | «Метис» | 1978 | 460 |
| (1962) (1978) | «Фагот-М» | 1980 | 460 | |
| М1 (1980) | 600 — 650 | «Конкурс-М» | 1980 | 600 |
| М1А1 (1985) | 650 — 700 | «Штурм-С» | 1980 | 660 |
| М1А2 (1994) | 850 | «Кастет» | 1980 | 550 |
| «Кобра-М» | 1981 | 600 | ||
| «Рефлекс» | 1985 | 700 |
Примечание: бронестойкость основного корпуса представлена без динамической защиты
Например, хотя имелась информация о появлении многослойной брони и динамической защиты (ДЗ), КБ продолжали создавать ракеты с моноблочными БЧ с бронепробиваемостью, уступающей стойкости фронтальных фрагментов защиты зарубежных танков (табл.2).
ПТРК второго поколения имеют полуавтоматическую систему наведения, с помощью которой наводчик через оптический прицел следит только за целью, а слежение за ракетой и выработка команд управления осуществляется автоматически наземной аппаратурой. Однако скорость разматывания проводов, предназначенных для передачи команд управления на борт ракеты, ограничивает скорость её полёта. Для случая использования в системе управления радиосвязи и лазера (вместо проводов) появляется возможность управлять полётом ракеты при сверхзвуковых скоростях, что позволяет устанавливать ПТУР на вертолёты и самолёты. В этих условиях наводчик следит за целью с помощью оптического прицела, наземная аппаратура определяет отклонение ракеты от линии визирования цели и вырабатывает соответствующие команды управления, передаваемые на борт ПТУР по радио или лазерному лучу. Ко второму поколению отечественных ПТРК относятся «Фагот», «Конкурс» (рис.2), «Метис», «Штурм» и др. (табл.3). В этот период путём модернизации систем управления (доведены до полуавтоматической) ПТРК «Малютка» и «Фаланга» («Малютка-П» и «Фаланга-П») переведены во второе поколение.
Ряд модернизационных мер позволил значительно продлить срок службы ПТУР «Малютка», которая широко использовалась в арабо-израильском конфлик те 1973 году. В этом конфликте свыше половины всех танков было выведено из строя с помощью ПТРК, а на долю ракет «Малютка» приходится 800 поражённых израильских танков. Последняя модернизация ракеты «Малютка» завершилась заменой моноблочной боевой части (БЧ) на тандемную. При этом первый кумулятивный заряд (предзаряд) был размещён в специальном штоке в головной части ракеты, в связи с чем увеличилась общая длина ракеты (табл.4). Одновременно значительно увеличилась бронепробиваемость (800 мм) основного заряда. Незначительная длина штока с предзарядом тандемной боевой части не позволяет преодолевать динамическую защиту при попадании в верхнюю половину контейнера длиной 400…500 мм.
| Наименование | Тип носителя | Система управления | Разработчик | Принятие на вооружение | ||
| комплекса | ракеты | ПУ | ||||
| «Малютка-П» | 9М14П | 9П113 9П111 | БРДМ переносной | Полуавтоматическая по проводам | КБМ, г. Коломна | 1969 |
| «Фаланга-П» | 9М17П | Вертолетная | Ми-4АВ Ми-8ТВ Ми—24Д (А) БРДМ-2 | Полуавтоматическая по радио | КБТМ, г. Москва | 1969 |
| 9К11 «Фагот» «Фагот-М» | 9М111 9М111-2 | 9П135 9П148 | переносной БРДМ-2 переносной | Полуавтоматическая по проводам | КБП, г. Тула | 1970 |
| «Конкурс» «Конкурс-М» («Удар») | 9М113 9М113М | 9П148 9П135 9П135М-1 | БРДМ-2 переносной БМП-1П БМП-2 БМП-2 (3) переносной | Полуавтоматическая по проводам | КБП, г. Тула | 1974 1986 |
