37-мм танковая пушка «Гочкис» («Пюто»), как и пехотная модели 1916г., была выполнена на основе старой морской, имела длину ствола 20 калибров, нарезной части – 15 калибров, полуавтоматический вертикальный клиновый затвор, пружинные противооткатные устройства, литой кожух люльки, пистолетную рукоятку управления, телескопический прицел. Для установки в башню она крепилась в полусферическом щите, который своими горизонтальными цапфами опирался в гнезда поворотного вертикального щита. Стрельба из пушки велась чугунной (435 г) или стальной (560 г) осколочной гранатой, снаряженной мелинитом, либо бронебойным снарядом (510 г). Начальная скорость снарядов – соответственно 402, 367 и 390 м/с. Трубка оптического прицела снабжалась стальным кожухом. Башня диаметром 1,07 м устанавливалась на шаровой погон, для поддержания ее боковых свесов на бортах корпуса приклепывались короткие скобы. Стрелок с помощью наплечников усилием плеч и спины поворачивал башню, производя грубую наводку, после чего с помощью плечевого упора пушки доворачивал ее на цель. Аналогично производилась наводка и в пулеметном варианте, угол наведения пулемета по вертикали составлял от -20 до + 35 градусов. В отличие от англичан, выбравших
Корпус «Рено» FT был несущим элементом и представлял собой каркас из уголков и фасонных деталей, к которым на заклепках крепились броневые листы и детали ходовой части – несущий корпус также стал «классикой» танкостроения. Толщина вертикальных листов корпуса и листов клепаной башни составляла 16 мм (литая башня имела толщину брони 22 мм), наклонных листов – 8 мм, крыши и днища – 6 мм.
Четырехцилиндровый карбюраторный двигатель «Рено» имел диаметр цилиндров 95 мм, ход поршня 160 мм, карбюратор типа «Зенит», зажигание от магнето, регулятор числа оборотов, запускался заводной ручкой изнутри или снаружи машины. При 800 об./мин двигатель развивал мощность 20 л.с., при 1000 оборотах – 27, при 1500 – 39 л.с. Топливный бак размещался впереди двигателя у перегородки. Подача бензина производилась насосом с мембраной или пульсатором и дополнительного бачка (для работы на уклонах). Жидкостное охлаждение выполнялось по термосифонной схеме, трубчатый радиатор обдувался вентилятором, обеспечивавшим и вентиляцию обитаемого отсека. Воздух засасывался через продольную щель в крыше моторно-трансмиссионного отделения, прикрытую приподнятой бронировкой. Выхлопная труба с глушителем выводилась с правого борта. Вращающий момент через коническое сцепление передавался на механическую коробку передач с подвижными шестернями, дававшую четыре скорости вперед и одну назад: 1 -я скорость и задним ходом – 1-1,52 км/ч, 2-я скорость-2,05-3,1 км/ч, 3-я – 3,36-5,04 км/ч, 4-я – 5,2-7,8 км/ч. Механизмами поворота служили конические бортовые фрикционы, управлявшиеся через коленчатый и качающийся рычаги. Управление осуществлялось отключением и торможением соответствующей гусеницы с помощью ленточного тормоза. Стальная лента тормоза покрывалась ферродо или кожей. «Рено» был наиболее «поворотливым» среди первых танков – он мог разворачиваться на месте вокруг вертикальной оси. Водитель пользовался двумя рычагами поворота, рычагом коробки передач, педалями газа, сцепления и ножного тормоза, рукоятками акселератора и тормоза. Доступ к двигателю через откидные листы крыши был достаточно удобен. Запас топлива допускал время движения танка 8 часов, однако доливать воду в радиатор приходилось чаще.

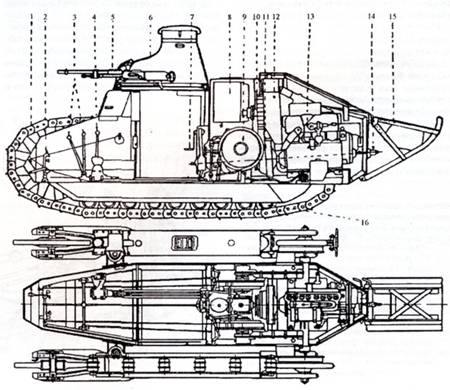

Продольные разрезы танка «Рено» FT-17 (вариант Char Mitrailler 8 mm) в вертикальной и горизонтальной плоскостях:
1 – гусеница, 2 – педали, 3 – рычаги переключения скоростей, 4 – рычаг поворота, 5 – пулемет, 6 – башня (литая), 7 – съемная пусковая рукоятка, 8 – топливный бак, 9 – бортовой фрикцион, 10 – вентилятор, 11 – маховик, 12 – радиатор, 13-двигатель, 14-упорный подшипник коленчатого вала двигателя, 15 – откидной хвост, 16 – опорный каток
Ходовая часть с блокированной пружинной подвеской включала ча один борт 4 тележки – одна с тремя, остальные с двумя сдвоенными опорными катками малого диаметра с ребордами. Тележки попарно соединялись шарниром с балансиром, который сам шарнирно подвешивался к полуэллиптической листовой рессоре. Концы рессоры подвешивались к продольной двутавровой балке. Из-за малого динамического хода катков такую подвеску иногда называют «полужесткой». Верхняя ветвь гусеницы лежала на шести сдвоенных поддерживающих роликах, собранных в обойме, задний конец которой крепился на шарнире, а передний подрессоривался винтовой пружиной – так автоматически обеспечивалось постоянство натяжения гусеницы. Одинарное ведущее колесо заднего расположения захватывало гусеницу за шарнир траков. Одинарное направляющее колесо крепилось на передней части продольной балки в вилке с винтовым механизмом регулировки натяжения гусеницы.
На многих машинах для уменьшения шума и веса направляющее колесо изготавливалось из дерева со стальным ободом – единственный случай в истории танкостроения (такой вариант «Рено» FT-17 стоит в Военно-историческом музее бронетанкового вооружения и техники в Кубинке). В литом траке гусеницы выделялась подушка (башмак) шириной 324 мм с грунтозацепом и два рельса. Два трака соединялись пальцем, который фиксировался шайбами и втулками с чекой. Ширина колеи гусеничного хода – 1,4 м. Для форсирования рвов танк оборудовали съемным «хвостом». «Хвост» крепился на корме двумя осями с засовами, на марше он поворачивался вокруг верхней оси и забрасывался на крышу моторно-трансмиссионного отделения, но мог оставаться и в «боевом» положении – в этом случае на «хвост» могли крепить полезный груз (обычно – личные укладки экипажа) или сажать двух пехотинцев. При преодолении широкого рва «хвост» упирался в его передний скат, пока центр тяжести танка не достигал противоположного края. Длина танка с «хвостом» достигала 4,96 м. Впоследствии под влиянием «Рено» FT подобными «хвостами» оборудовали многие сравнительно тихоходные танки сопровождения пехоты. Спереди и сзади на корпусе танка имелись буксирные крюки, в комплект танка включали трос и буксирную цепь.
37-мм танковая пушка «Гочкис» в башне «Рено» FT-17 (Char Canon 37 mm)
Органы управления танка «Рено» FT-17:
1-2- защелка стопора тормозной педали, 3,7 – трос стопора, 5 – левый рулевой рычаг, 6,58 – тормозная педаль, 8 – правый рулевой рычаг, 10 – педаль акселератора, 11 – тяга, 12 – поводок, 15-рычаг поворота, 17 – рычаг, 19 – рычаг сцепления, 20 – подшипник, 21 – вертикальная ось, 22,23 – рычаг, 25,26 – конус сцепления, 27 – нажимная шайба, 28 – тормозной барабан, 29 – коробка, 30,31 – тормозная лента, 36 – шарнир, 37 – тормозная тяга, 38 – ось рычага, 39 – феродо, 41,42,43 – тяги, 49 – трос управления акселератором.
«Рено» оказался простым и дешевым танком. Но кроме того, низкое удельное давление на грунт, не превышавшее 0,6 кг/см 2 , обеспечивало хорошую проходимость, танк преодолевал короткие подъемы до 45' и 1,8-метровые рвы, а вынесение оси направляющего колеса вперед-вверх и его большой диаметр способствовали преодолению вертикальных препятствий, позволяли танку выбираться из больших воронок. При меньших размерах он имел лучшую проходимость, чем средние французские танки, перекрывал одинаковые с ними рвы, с вертикальными препятствиями справлялся лучше, его более легкое вооружение обеспечивало большую эффективность за счет вращающейся башни. В сочетании с меньшим экипажем все это отвело ему роль основной машины французских танковых сил. Как и у средних танков, малые скорость и запас хода требовали специального транспорта для их переброски к передовой по обычным дорогам. Первоначально для этого планировали использовать специально заказанные 7-тонные грузовые автомобили (их заказали в 1917г.), но уже в июле 1918г. танки вполне успешно перебрасывались в боеготовом состоянии стандартными 5- тонными грузовиками «Пирс-Эрроу». Танковым полкам «Рено» придавали отряды по 25 грузовиков.

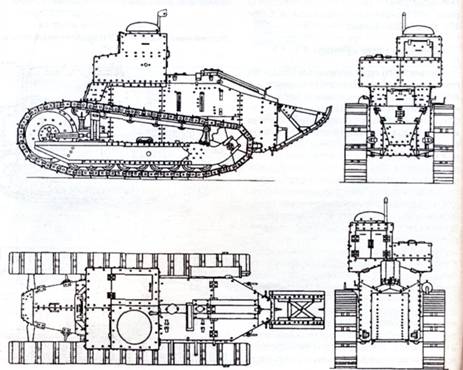

«Рено» TSF (Telegraphie Sans Fit – «беспроволочный телеграф») имел неподвижную прямоугольную рубку, в которой размещались радиостанция и три члена экипажа – водитель, наблюдатель и радист. Проволочная антенна натягивалась между выдвижной мачтой на рубке и рамкой на конце «хвоста». Дальность радиосвязи достигала 80 км. Масса «радиотанка»-7 т, толщина брони -16-8 мм, высота-2,5 м, скорость и запас хода одинаковы с базовой машиной. В каждой танковой бригаде «радиотанки» находились в ведении специального офицера службы связи и использовались в интересах как танковых подразделений, так и пехотных дивизий, с которыми они взаимодействовали. В качестве командирских использовались и обычные «Рено» FT, с которых иногда снимали вооружение, оставляя амбразуру башни открытой – получался подвижный наблюдательный пункт.
«Рено» смогла выпустить первые серийные машины только в сентябре 1917г. Одну из них сразу отправили в США – еще летом США согласились построить 1200 «Рено» с заменой французского двигателя на американский, литой башни клепаной, пересчетом метрических размеров в дюймовые. На конец ноября в лагере Шамплиэ имелось только 29 предсерийных «Рено» с железным корпусом для обучения экипажей. Боевые танки «Рено» начала подавать в армию в марте 1918г. (да и из них вооружены были только пулеметные), остальные французские фирмы – только в середине того же года. Причем многие танки пришлось пересматривать и доводить на месте. Ко времени перемирия 11 ноября 1918 года было построено 3177 танков «Рено», хотя общий заказ между февралем 1917 и ноябрем 1918г. составил 7800 танков. Несколько «Рено» FT-17 французы на завершающем этапе войны передали англичанам (как бы в порядке обмена на Mk V*), которые использовали их в качестве машин управления. Таким образом, FT-17 стал не только конструктивно и «идеологически» лучшим, но и самым массовым и самым воюющим танком Первой мировой войны.
Разумеется, спешно пущенные в массовое производство «Рено» FT имели ряд дефектов и недоработок. Многие детали конструкции доводились уже в процессе производства или в мастерских. Нестабильность работы пульсатора, подававшего топливо в карбюратор, пытались устранить, заменив его мембрану фибровой прокладкой, но она быстро выходила из строя, и в июле 1918г. в мастерских танковых частей нашли решение в виде особого латунного диска. Наиболее чувствительными недостатками оказались быстрый износ и частые поломки пальцев и втулок шарнира гусеницы, а также частые разрывы ремня привода вентилятора (из-за чего двигатель быстро перегревался – при Суассон 18 июля около 10% «Рено» 503-го полка не смогли пойти в бой по этой причине). С этим удалось справиться уже после войны. Однако относительно высокая ремонтопригодность «Рено» позволяла возвращать их в строй быстрее, чем средние «Шнейдер» или «Сен-Шамон». Правда, хронический недостаток запасных частей и ремонтных средств заставил держать в подразделениях резервные танки для быстрого восстановления боеспособности. Более богатый, чем у других танков, опыт эксплуатации «Рено» FT, позволил выявить и очередность износа узлов и агрегатов, а значит – определить очередность технического обслуживания. Сначала из строя выходили гусеничные цепи и опорные катки, затем подвеска, затем-двигатель (если не считать типичные именно для «Рено» проблемы с пульсатором и ремнем вентилятора).
В условиях 1918г. легкий «Рено» оказался лучшим средством сопровождения пехоты и наиболее удобным в производстве, эксплуатации и ремонте. Его успех привел к тому, что французы при создании танков поддержки пехоты ориентировались именно на него. Впрочем, не только французы – в течение 15 лет французский «Рено» служил образцом, а в Советской России, США, Италии собственные модели легких танков сопровождения пехоты были созданы прямым подражанием «Рено» FT.
«Рено» FT-17 послужили базой для ряда экспериментов – в виде опыта их пытались превратить в плавающие машины, в транспортеры, танки-тральщики, самоходные танковые мосты, носители фашин для преодоления широких рвов, самоходные прожектора. Шасси «Рено» FT было использовано для легкогоЗ,5-тонного трактора «Рено» H.J. для вспомогательных служб.
