Траки гусениц были сборными. Каждый трак состоял из башмака и рельсов. Башмак, снабженный невысокими поперечными грунтозацепами, непосредственно ложился на грунт и служил как бы «шпалами» для рельс, по которым двигались опорные катки с ребордами. Ходовая часть; таким образом, образовывала подобие железнодорожного хода. Проушины на концах внутреннего рельса служили для соединения траков цилиндрическими пальцами (болтами) с надетыми на них втулками – буксами. С одного края башмак имел изогнутый отросток, прикрывавший шарнир от попадания грязи и камней при изгибе. Ширина башмака составляла 500 мм, рельса – 65 мм, расстояние между рельсами – 180 мм, толщина башмака -8 мм, высота рельса – 115 мм. Рельсы выполнялись из прессованной стали, пальцы и втулки -из стали «хронос», башмак штамповался из мартеновской стали Сименса.

Требования к танку предполагали скорость движения 10 км/ч. При планировавшемся весе 25-30 т и предполагаемом сопротивлении движению для этого требовался двигатель мощностью около 200 л.с. Такие двигатели имелись в Г ермании (например, Для дирижаблей жесткой схемы «Цеппелин»), но получить их было затруднительно. Фирма «Даймлер» могла поставить двигатели мощностью 100 л.с. и снабжать ими строящиеся танки. Поэтому решено было применить двухдвигательную установку с работой каждого двигателя на гусеницу одного борта. Двигатели были карбюраторные, 4-цилиндровые рядные, жидкостного охлаждения, с рабочим объемом цилиндров 17 л, диаметром цилиндров 165 мм и рабочим ходом поршня 200 мм. Расход бензина двигателем на 1 км пути составлял 4-7 л. Двигатели были установлены параллельно, носками коленчатых валов к корме. Каждый двигатель крепился к раме отдельно в Трех точках.

Трубопроводы двигателей были устроены так, чтобы карбюраторы и питающие патрубки .находились по внешним сторонам и не нагревались от соседнего двигателя. Выхлопные трубы выводились на внутреннюю сторону и по днищу корпуса выводились через глушители наружу с обоих бортов. Глушитель крепился на раме снаружи под верхней ветвью гусеницы. Система питания двигателей рассчитывалась таким образом, чтобы ее работа не зависела от наклона машины. Два бака емкостью 250 л каждый помещались в передней части корпуса под днищем, дно их прикрывалось 10-мм бронелистами. Для большей пожарной безопасности они были перекрыты железными листами и изолированы от боевого отделения. Подача бензина производилась давлением Отработанных газов, причем каждый бак мог питать оба двигателя. Для пуска двигателей и в качестве страховочного запаса служили два вспомогательных бака возле места механика- водителя с бензином лучшей очистки и качества. Зажигание смеси осуществлялось от магнетто с пусковым магнитом. Число оборотов двигателя регулировалось предохранительным механизмом, ограничивавшим его максимальное значение, и дроссельным клапаном со специальным ручным рычагом. Пуск двигателей мог производиться несколькими способами: электростартером, заводной П-образной рукояткой на три человека, распылителем «Бош», накачиванием смеси насосом. Для подогрева служила ацетиленовая горелка. Запустив один из двигателей и придав танку первоначальное движение, можно было запустить второй через сцепление. Каждый Двигатель снабжался счетчиком оборотов.

Тщательно была разработана система смазки. Стекающее в картер двигателя масло откачивалось насосом в отдельный бак, откуда оно другим насосом вновь подавалось через фильтры к местам трения. Это предотвращало заливание цилиндров маслом и забрызгивание свечей зажигания даже при продольном наклоне машины в 45 градусов.

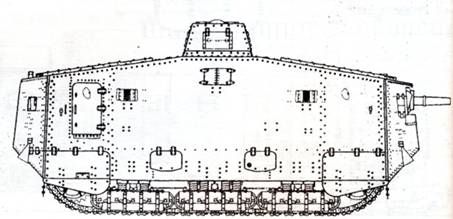

Рисунок танка A7V №563 «Вотан» . Через открытую переднюю дверь видна лестница на верхнюю площадку

Для охлаждения двигателей вдоль передней и задней стенок капота вертикально устанавливались два трубчатых радиатора. Они крепились эластичными хомутами и располагались в особых карманах на войлочной прокладке, снижавшей действие вибрации. Радиаторы обдувались четырьмя вентиляторами – каждая пара вентиляторов приводилась во вращение от вала двигателя ременной передачей (со стороны маховика) с регулируемым натяжением. Воздух забирался изнутри корпуса и выбрасывался наружу через решетки ниже двигателей.

Привод и управление гусеницы каждого борта составляли законченный агрегат, помещенный в едином картере. Он включал сцепление, трехскоростную коробку передач, конические передачи переднего и заднего хода, однорядный бортовой редуктор. Сцепление (главный фрикцион) помещалось на конце удлиненного носка коленчатого вала двигателя. Коробка передач – тракторного типа, с ведущим и передаточным валом и скользящими шестернями. Значения скорости -3, 6 и 12 км/ч. Переключение скоростей производилось соответствующим рычагом перемещением скользящих шестерен на ведущем валу, включение переднего или заднего хода – перемещением втулки конической передачи, притормаживание гусеницы – колодочным тормозом на конце передаточного вала. Доводку трансмиссии осуществила фирма «Адлер». Органы управления были связаны с соответствующими механизмами через гибкие тросы.

Расположенные под балками крепления подвески и узлы трансмиссии снизу оставались открытыми.

Машина получила обозначение A7V- по аббревиатуре заказчика. Заметим, что буква «V» в этой аббревиатуре иногда расшифровывалась в литературе как «конструкция Фольмера» («bauart Vollmer»). Шасси получили номера от «500» и далее, под которыми и числились впоследствии машины.

16 января 1917г. в Берлин-Мариенфельд был продемонстрирован макет шасси и деревянный макет бронекорпуса. 20 января Военное министерство подготовило заказ на постройку 100 шасси. При этом предполагалось, что забронировано будет только 10 из них.

Первый прототип танка – рабочее шасси с макетом бронекорпуса – был продемонстрирован в Берлин-Мариенфельд 30 апреля 1917г. А 14 мая он был показан на ходу в Ставке Главного Командования в Майнце, при этом для большего правдоподобия машина была загружена балластом весом 10 тонн. Прототип A7V испытывался параллельно с полугусеничным «Мариенваген II». Свое предложение «боевой артиллерийской машины» K.D.1 представила и фирма «Крупп». Главным Командованием по результатам испытаний был выбран A7V. Впрочем, шасси «Мариенваген II» тоже не осталось без дела – на нем позже изготавливались самоходные зенитные и противотанковые (!) орудия, а фирма «Эрхард» строила тяжелые бронеавтомобили. В 1917г. началось серийное производство и колесных бронеавтомобилей «Эрхард» E-V/4. Проект двухгусеничной бронемашины (т.е. «танка») «Бремерваген III» так и не был осуществлен.

Первые пять готовых танков A7V ожидалось получить к 15 июля 1917г., следующие пять танков и 40 небронированных шасси – к 1 августа, наконец последние 49 шасси – к 1 сентября 1917г. К концу лета ожидалось получить также 50 шасси «Орионваген», однако их проходимость и способность преодолевать проволочные препятствия вызывали сомнения, и этот проект не получил дальнейшего развития. A7V оказался в конце концов единственным. Ускорению работ по A7V способствовал выход в бой на р.Эн у Шмен-де-Дам 16 апреля 1917г. французских танков. Заметим, кстати, что шасси французских «Шнейдер» и «Сен-Шамон» также были выполнены по типу трактора «Холт».

Испытания, проводившиеся весной и летом 1917г., выявили ряд технических недостатков в системе охлаждения двигателей, в трансмиссии, в направляющих гусеничного хода. Их исправление заметно затянуло работы – результат первоначальной спешки. К тому же сказывался растущий дефицит материалов. Постройка первого серийного A7V была завершена к концу октября 1917г., т.е. за месяц до массированной английской танковой атаки под Камбрэ. Еще до окончании постройки, 19 июня, танк был продемонстрирован в Мариенфельд кайзеру Вильгельму II.

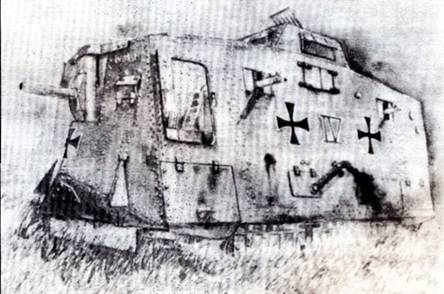

Танк A7V с корпусом «Крупп»

Броневой корпус танка устанавливался на раме сверху и собирался клепкой на стальном каркасе из прямых листов броневой стали. Существовало два типа корпуса-производства «Крупп» и «Рёхлинг». Каждый борт «крупповского» корпуса собирался из пяти вертикальных листов, крыша-из четырех продольных и одного поперечного листа, лобовая и кормовая части – из трех листов каждая. Эти корпуса получили танки №№ 540,541,542,543 и 544. Корпуса фирмы «Рёхлинг» отличали цельные, из единого листа борта. Их имели танки №№ 502,505,506,507. Толщина и качество брони позволяло противостоять бронебойным винтовочным пулям (типа французской 7-мм АРХ) на дальностях от 5 ми далее, а также осколочно-фугасным снарядам легкой артиллерии. Бронестойкость корпуса несколько повышалась наклонной установкой бронелистов) и «корабельной» формой лобовой и кормовой части. Однако уязвимыми местами были стыки бронелистов из-за их плохой пригонки – прежде всего, на углах. По утверждениям союзников, сквозь стыки проникали осколки пуль и свинцовые брызги. В крыше корпуса спереди и сзади были выполнены большие вентиляционные решетки, служившие частичной; для освещения боевого отделения танка. Верхняя рубка собиралась из пяти съемных листов и складывалась при перевозке и на марше. При сложенной: верхней рубке танк мог перевозиться на стандартной платформе по германским, французским и бельгийским железным дорогам без помех со стороны железнодорожных сооружений (для погрузки танка на железнодорожную платформу экипажу обычно приходилось строить специальную рампу). Смотровые лючки по периметру рубки прикрывались складывающимися вверх крышками, позволявшими регулировать высоту открытой «щели». В крыше рубки имелся лючок с откидной решетчатой крышкой. В первоначальном проекте предусматривался специальный «нос» в виде двух треугольных рам из балок таврового сечения. Рамы крепились в передней части и служили для повышения проходимости и проделывания проходов в заграждениях. «Нос» даже был выполнен на деревянном макете, но в уже в первом демонстрационном образце от него отказались.

Командир машины размещался на верхней площадке слева, справа и чуть позади него находился механик-водитель. Верхняя площадка находилась на высоте 1,6 м над полом. Артиллеристы и пулеметчики размещались по периметру корпуса. Входившие в состав экипажа два механика располагались на сиденьях спереди и сзади от двигателей и должны были следить за их работой. Для посадки и высадки экипажа служили откидные на петлях двери в правом борту впереди и в левом сзади. Под дверью снаружи приклепывались две узкие ступеньки. Внутри корпуса на верхнюю площадку вели две лестницы – спереди и сзади.
