Этому предшествовали огневые испытания 57-мм пушки, установленной в корпусе LK-II. Испытания, прошедшие еще 29 августа, выявили слабость орудийной установки и разрушающее действие отдачи на корпус. И 30 сентября Ставка решила, что пушечные LK-II будут вооружаться 37-мм пушкой Круппа.

Обводы корпуса танка несколько изменились. Появились наклонные скулы между прямыми бортами и крышей. Позади моторного отделения возвышение и скулы корпуса образовывали рубку механика-водителя с тремя смотровыми лючками. Передний лючок имел две откидные крышки, боковые – по одной. Неподвижная боевая рубка имела прямые борта и наклонную заднюю стенку. В боевой рубке помещались артиллерист и его помощник, работавшие стоя. Двери рубки располагались так же, как у LK-I, но были увеличены. В крыше рубки имелся люк с откидной крышкой, служивший для обзора и вентиляции. В прямых бортах, лобовом листе и крыше моторного отделения выполнялись жалюзи, на наклонных верхних листах – люки с откидными крышками для обслуживания двигателя.

Тумбовая установка 37-мм пушки крепилась на вертикальной опоре. Конструкция щита орудия в целом была аналогична установке 57-мм пушке на A7V с уменьшением размеров. Артиллерийская установка весила 500 кг, снабжалась телескопическим прицелом, маховичком горизонтальной наводки. Угол наведения по горизонтали – ±30 градусов. В бортовых дверях предусматривались отверстия для стрельбы из ручного пулемета MG.08/15.

Карбюраторные двигатели отобранных для постройки шасси были двух типов – мощностью 40 и 50 л.с. Пуск двигателя мог производиться рукояткой изнутри или снаружи (крепилась спереди под решеткой радиатора) танка либо электростартером. Два бензобака общей емкостью 170 л располагались по бокам от двигателя между ним и бронелистами бортов, днище баков прикрывалось 8-мм броней. Подача бензина производилась давлением отработанных газов. Для надежного питания двигателя при любых наклонах машины была переделана поплавковая камера. Для предотвращения заливания двигателя маслом была введена «циркуляционная» система смазки с замкнутым масляным баком. Охлаждение радиатора двигателя производилось вентилятором или эжектором. Воздух всасывался из обитаемого отделения, а выбрасывался через отверстия в бортах и крыше моторного отделения. Выхлопная труба выводилась с левого борта, через стенки шасси. Одна любопытная деталь – в то время как англичане на своих тяжелых танках использовали один двигатель, а на среднем «Уиппет» два, германские конструкторы снабдили тяжелые танки двумя двигателями, а легкий – одним. Никакой закономерности здесь нет – и тем и другим приходилось использовать имевшиеся в наличии двигатели и как-то выходить из положения.

Трансмиссия LK-II включала: дисковое сцепление (главный фрикцион); 4-х скоростную коробку передач автомобильного типа; продольный вал, на котором располагались конические шестерни, кулачковые или дисковые сцепления, колодочные или ленточные тормоза; две приводные поперечные полуоси с коническими шестернями на одном конце и цилиндрическими на другом. Конические шестерни полуосей сцеплялись с коническими шестернями вала, образуя простой дифференциал, а цилиндрические вместе с шестернями большего диаметра на осях ведущих колес образовывали однорядные бортовые редукторы. Редукторы помещались в картеры, укрепленные на внутренних стенках гусеничного хода. На тех же стенках в особых втулках крепились на подшипниках приводные полуоси и оси ведущих колес. Для увеличения тяги и возможности брать крутые подъемы в трансмиссию включили промежуточную передачу, понижавшую скорость хода в 2,14-2,16 раза. При выключенной промежуточной передаче скорость хода составляла от 3,5 до 14 км/ч, при включенной – от 1,6 до 6,5 км/ч.

Управление осуществлялось выключением и подтормаживанием одной из гусениц. Манипуляции с гусеницей одного борта производились одним качающимся рычагом на три положения. В заднем положении рычага включалось сцепление соответствующей гусеницы, в среднем – сцепление выключалось, в переднем – включался тормоз гусеницы. Таким образом механик-водитель мог регулировать радиус поворота. Минимальный радиус поворота составлял 1,7 м. Приводы управления и элементы трансмиссии находились под полом обитаемого отделения. Компоновка трансмиссии и механизмов поворота вдоль продольного вала хорошо соответствовала общей ужатости боевой машины.

Наружные стенки гусеничного хода получили отогнутые внутрь наклонные секции для сброса грязи с верхней ветви гусеницы – приспособление, заимствованное у Мк А «Уиппет». Несколько изменен, по сравнению с LK- I, был и массивный буксирный крюк.

Угол подъема на минимальной скорости при включенной понижающей передаче достигал 41°, при выключенной – 17,5, на максимальной – соответственно 6,5 и 2 градуса.

Система вентиляции, по мнению разработчиков, должна была обеспечить температуру воздуха внутри танка не намного выше окружающей атмосферы.

Разведка союзников, на основании данных перебежчиков, предполагала, что летом 1918г. «находилось в постройке» 250 легких танков, но это не соответствовало действительности.В 1917г. был подготовлен заказ на 1000 танков, но к его исполнению так и не приступили, хотя из войск в течение 1918г. поступали требования на более подвижные танки легкого типа. Первый LK-II был построен осенью 1918г. и сильно припозднился. Только в октябре Фольмер смог представить два легких танка. Легие танки с широким применением готовых автомобильных узлов и агрегатов были намного перспективнее идеи «сверхтанка» хотя бы потому, что были в 10 раз дешевле. Танки типа LK-II, примененные массово, могли достичь больших успехов, чем тяжелые, будучи более подвижными, смогли бы обеспечить поддержку «штурмовых групп» пехоты в глубине обороны противника. Сравнительно небольшие штурмовые группы могли просачиваться в глубину обороны, прерывать связь и пути снабжения, нападать на командные пункты. Первое использование таких особых частей во время сражения за Верден показало их эффективность, и вскоре их количество в германской армии стало расти, кульминацией стало их массовое и успешное применение в ходе германского «наступления во имя мира» весной 1918г. Ключом к к их способу действий была подвижность, которую и могли бы поддерживать и сохранять легкие танки. Однако их постройка так и ограничилась несколькими опытными образцами.

После войны, уже в начале 20-х, в Швеции по проекту Й. Фольмера на заводе «Ландсверк» начали выпускать первый шведский танк М.21. Он был прямым развитием пулеметного варианта LK-II, отличаясь вращающейся башней с командирским куполом, увеличенным до 4 человек экипажем, повышенной защищенностью лобовой проекции, дополнительной кормовой дверью. Так что проект LK-II все же довели до серии – пусть не в ходе войны и не на германском заводе (впрочем, «Ландсверк» находился под контролем германского концерна «Крупп»).

Продольный разрез танка LK-II

Тактико-технические характеристики легкого танка LK-II

Масса, т 8,5

Экипаж,человек 3

Высота, м 2/7

Длина, м 5,1

Ширина, м 1,95

Клиренс, м 0,4

Толщина брони, мм 14 лоб, борт и корма, 8 крыша и днище

Вооружение:

орудия 37-мм

Боекомплект: 100 выстрелов

Двигатель:

марка различных

марок тип (число цилиндров) карбюраторный (4)

охлаждение жидкостное

мощность, л.с.50-60 (при 1400-1500 об./мин)

Трансмиссия механическая

Коробка передач четырехскоростная

Бортовой редактор однорядный

Механизм поворота простой дифференциал

Ходовая часть (на один борт): 24 опорных катка заднее расположение ведущего колеса

Подвеска блокированная, упругая

Тип гусеницы металлическая, крупнозвенчатая

Количество траков в цепи 74

Тип зацепления зубовое

Ширина трака, мм 250

Шаг трака, мм 140

Максимальная скорость, км/ч 14-16

Запас хода, км 70

Удельное давление, кг/кв.см 0,6

Преод. подъем, град.41

Ширина преод. рва, м 20

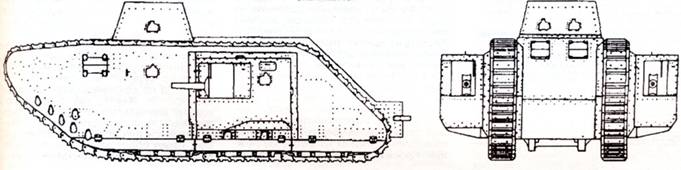

Опытный сверхтяжелый танк «К -Wagen» («Колоссаль»)

В мае 1918г. итальянский офицер Дж.Дуэ задумал обнародовать свои взгляды в форме фантастического романа «Крылатая победа». В книге он «снабдил» Германию двумя тысячами «колоссальных танков Круппа по 4000 т весом, с 6 дизелями по 3000 л.с. (из них 2 запасных), со скоростью 4 км/ч, разбрызгивающих на площади полукруга радиусом в 100 м зажигательную жидкость,…экипаж – всего 2 человека». Такие колоссы понадобились Дуэ исключительно для того, чтобы оттенить мощь предлагаемой им «межсоюзнической воздушной армии», сокрушающей в романе германскую и австрийскую армии ударами по тыловым коммуникациям. Разумеется, на самом деле подобных чудовищ в Германии строить не собирались, однако идея «подвижной крепости» все же нашла свое крайнее выражение в виде первого воплощенного в металл сверхтяжелого танка. Тут стоит отметить, что после первых потрясений 1914г. от огня германской тяжелой артиллерии и газовых атак 1915г. союзники вполне серьезно постоянно ожидали от Германии неких «технических чудовищ».

Уже в конце марта 1917г. Ставка Главного Командования выдала требования на «сверхтанк» весом до 150 тонн. Фольмер получил от Инспекции автомобильных войск соответствующее задание на разработку. Проект был утвержден Военным министерством 28 июня 1917г. и получил обозначение «К-Wagen» (Kolossal-Wagen или просто Kolossal). Предполагалось, что танк будет иметь 30-мм броню, две или четыре пушки калибра 50-77 мм, четыре пулемета, два огнемета, экипаж 18 человек, два двигателя по 200-300 л.с., сможет преодолевать ров шириной до 4 м. На разработку проекта и постройку первого танка был отведен год, но Ставка Главного Командования сократила этот срок до восьми месяцев. Программа выглядела солидно – постройка 100 танков при первоначальном заказе на 10. Расчетная стоимость одного сверхтанка составляла не менее 500 000 рейхсмарок. Перед разработчиками стояла сложная задача – большинство узлов и деталей приходилось разрабатывать заново.
