Схема танка «К» была в целом заимствована у англичан: гусеницы охватывали корпус, а вооружение – 4 пушки и пулеметы – устанавливалось в широких спонсонах и в бортовых амбразурах. Однако взаимное расположение отделений было аналогично A7VU – впереди располагались отделения управления и боевое, позади – моторно-трансмиссионное. При этом обитаемое отделение без спонсонов и моторно-трансмиссионное занимали примерно равный объем корпуса. Экипаж вновь оказался рекордным – 22 человека.

В отделении управления помещались два водителя. На крыше танка в передней части монтировалась цилиндрическая рубка управления (башенка) со смотровыми щелями по периметру и люком в крыше. Рубка предназначалась для командира танка и артиллерийского офицера. За ней располагались два круглых люка.

Корпус танка собирался на каркасе из больших катаных листов на заклепках и болтах. Съемные спонсоны имели сложную в плане форму. В скошенных передней и задней стенках уширенной части спонсона выполнялись орудийные амбразуры. В амбразуре устанавливалась 77-мм капонирная пушка с полуавтоматическим затвором. Эти пушки были взяты из форта Идштайнер. Качающаяся часть орудия крепилась на поворотной тумбе с полуцилиндрическим щитом и ограждением казенной части. Слева от ограждения крепилось сиденье наводчика. Для наводки он пользовался телескопическим прицелом и соосными маховиками. В передней стенке спонсона у угла располагалась установка пулемета MG.08. Такие же пулеметные установки имелись в узкой задней части спонсона, в бортах и лобовом листе отделения управления. Огонь из задних пулеметов должны были вести механики, основной обязанностью которых было наблюдение за состоянием двигателя и трансмиссии. Установка вооружения отвечала все тому же требованию кругового обстрела – в любом направлении танк «К» мог сосредоточить огонь примерно равной плотности. На крыше спонсонов выполнялись вентиляционные решетки.

Уже проектный вес танка заставил искать более мощные двигатели. Для моторной группы выбрали два двигателя «Даймлер» по 650 л.с. Выхлопные трубы с глушителями и радиаторы двигателей выводились на крышу в задней части корпуса. Запас бензина составлял 3000 литров. Оригинальную (т.н. «орбитальную») конструкцию имела ходовая часть. Гусеница состояла из чередующихся внутренних и внешних траков, а соединявшие их шарнирные болты служили осями для катков с ребордами по типу железнодорожных. Корпус по бокам был охвачен рельсовыми направляющими, по которым и «обкатывались» гусеницы. Такая гусеница ранее была опробована на тракторе «Орион». К ее достоинствам относились уменьшение потерь на трение в шарнирах и повышение КПД гусеничного хода, однако увеличение массы гусеницы практически сводило их на I нет. Траки собирались на болтах и заклепках. Ведущее колесо – заднего расположения. Верхние ветви гусениц с передними и задними нисходящими ветвями прикрывались бронекрышей, переходящей в изогнутые бронеэкраны.

Предполагалось оснастить танк средствами связи – для радиста было отведено место перед двигательным отсеком. Для перевозки по железной дороге «К» мог разбираться на 15-20 частей. Как мыслилось поначалу боевое применение таких колоссов, понять довольно трудно. Очевидно, командование верило в возможность «прорвать в нескольких местах» фронт союзников (вспомним фантастическую «машину кайзера») с помощью подвижных крепостей – идея, возникавшая в те годы во всех воюющих странах. Однако уже 18 октября 1917г. Опытное отделение Инспекции автомобильных войск признало, что танк типа «К» пригоден только в качестве средства позиционной войны. По вооружению «К» представлял собой артиллерийскую и пулеметную батареи, установленные в одном «подвижном форте». Большое мертвое пространство в поле обзора из рубки управления было терпимо для «позиционного танка».

Контракт на постройку пяти экземпляров танка «К» был выдан шарикоподшипниковому заводу «Рибе» в Берлин-Вайсензее, на пять других – «Вагонфабрик Вегман» в Касселе (а вовсе не заводам Круппа). Постройка танков была начата в апреле 1918г. К концу войны на «Рибе» был почти достроен один танк, для второго были готовы бронекорпус и комплект основных агрегатов и узлов кроме двигателей. Все это пошло на слом после поражения Германии и заключения Версальского мира.

Заметим, что спустя четверть века в Германии снова были построены два самых тяжелых танка – 180-тонные «Маус», также не принявшие участия ни в одном бою. Любопытно, что в обе мировые войны, уже после перелома хода событий не в пользу Германии, немецкое военное руководство выдавало задание и выделяло ресурсы на «сверхтанки». Оба раза конструкторы закладывали в эти монстры ряд оригинальных идей и решений, и оба раза монстры оказывались мертворожденными.

Танк «К-Wagen» («Колоссаль»)

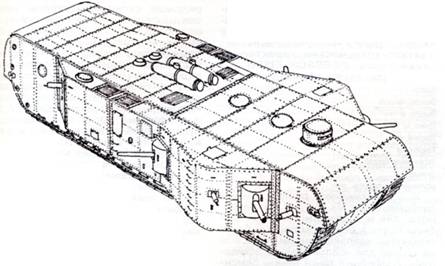

Сверхтяжелый танк «К-Wagen»

Тактико-технические характеристики танка «К-Wagen»

Масса, т 150

Экипаж, человек 22

Высота, м 3,3 (2,9 по крыше)

Длина, м 12,8

Ширина, м 5,9 (3,1 без спонсонов)

Клиренс, м 0,39

Толщина брони, мм 30 лоб и борт

Вооружение:

орудия – 4x77

пулеметы – 6-7x7,92 MG.08

Боекомплект: 8000 выстрелов

Двигатель :

марка «Даймлер»

тип (число цилиндров) карбюратор иж. (6)

охлаждение жидкостное мощность, л.с. 2х650

Максимальная скорость, км/ч 7,5

Германские проекты 1918 года

Конструкция A7V явно не удовлетворяла германское командование. Бои выявили многочисленные недостатки этих танков. Да и Военное министерство склонно было пересмотреть требования к танкам. Это вызывало появление на протяжении 1918г. все новых и новых проектов как «тяжелых штурмовых», так и более легких боевых машин.

Параллельно с разработкой легкого 8-тонного танка фирма «Крупп» представила 23 июля 1918г. проект «малого штурмового танка» – несколько более тяжелой машины с 52- мм пушкой и пулеметом. Проект не был принят, поскольку уступал бы в проходимости уже испытанному LK-I и разрабатывавшемуся LK-II.

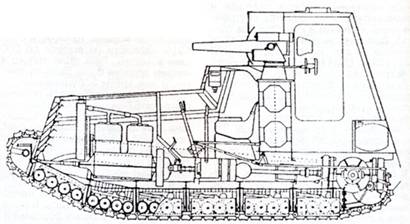

Незадолго до конца войны был подготовлен и более перспективный проект легкого танка. Конструкция LK-I и -II была, в известной степени, компромиссом между желанием создать эффективную боевую машину и необходимостью максимально использовать имеющиеся автомобильные шасси. Поэтому еще до окончания постройки LK-II началось проектирование машины с более рациональной компоновкой. Проект получил обозначение LK-III. Гусеничное шасси и схема управления LK-II были в нем сохранены, но двигатель был перенесен в заднюю часть машины, а отделения управления и боевое соответственно смещены вперед.

Двигатель помещался над коробкой передач и трансмиссией и должен был крепиться в трех точках на приливах картера коробки передач или особой раме. На той же раме впереди двигателя вертикально крепился бы радиатор с вентилятором. Таким образом обеспечивалась жесткая связь двигателя с трубопроводами радиатора при любых колебаниях и изгибах шасси. Вал дискового главного сцепления соединялся с ведущим валом зубчатой или цепной передачей, укрытой в переднем вертикальном приливе картера коробки передач. Удлиненный конец вала сцепления соединялся с пусковой рукояткой, выведенной в боевое отделение. Вооружение – орудие или один пулемет -устанавливалось во вращающейся башне.

Нетрудно заметить, что LK-III строился по той же компоновочной схеме, что и французский легкий «Рено» FT- 17, разработанный годом раньше. Позже эта компоновка получила название «классической». Р.Крюгер утверждал, что «в Германии неприятельские формы… малых танков были совершенно неизвестны». Однако разработка LK- III велась явно под влиянием «Рено» FT: с танками «Рено» германские войска встретились в мае 1918 года. И все же надо отдать должное немецким конструкторам, успевшим оценить преимущества классической компоновки и быстро «вписать» в нее уже разработанную машину. Планировалось оснастить танк радиостанцией. Но до постройки натурного образца дело уже не дошло.

Из проектов «тяжелых штурмовых» танков заслуживает особого внимания представленный в середине 1918г. фирмой «Верхнесилезский Сталеделательный завод» проект «ОЬегschlesien» («Верхняя Силезия»). Танк должен был иметь компоновку с передним расположением отделения управления, средним – боевого, задним – двигательного. При этом основное вооружение – 57-мм пушка – размещалось во вращающейся цилиндрической башне с командирским куполом, а два пулемета – в передней и задней малых башнях. Карбюраторный двигатель авиационного типа AS3 «Аргус» мощностью 180 л.с. (при 1400 об- /мин) при планируемом весе 20 т обеспечил бы машине удельную мощность 9 л.с./т. Запас бензина должен был составить 1000 л – вдвое больше, чем у A7V. Оригинальной чертой ходовой части было среднее положение ведущего колеса – оно зацепляло верхнюю ветвь гусеницы и было прикрыто броней.
