Последний рубеж перехвата

Владимир Одинцов

Противокорабельные крылатые ракеты (ПКР) за сравнительно короткий срок их существования стали грозой надводных кораблей. 21 октября 1967 года в районе дельты Нила четырьмя ПКР П-15, запущенными с египетских ракетных катеров, был потоплен израильский эсминец «Эйлат». Это был первый в истории случай боевого применения самонаводящихся крылатых ракет.

Ракета П-15, разработанная в 1955- 1960 г.г. в КБ «Радуга» под руководством А.Я. Березняка, имела стартовую массу 2125 кг, маршевую скорость 320 м/с, высоту полета 100-200 м, максимальную дальность стрельбы 40 км. Фугасно-кумулятивная боевая часть 4Г15 массой 480 кг была разработана НИИ-6.

В октябре 1970 г. ракетами П-15, запущенными с катеров проекта 205, был потоплен израильский военно-транспортный корабль водоизмещением 10000 т, осуществлявший радиотехническую разведку вблизи побережья Египта.

Интенсивно применялись ракеты П-15 в ходе индо-пакистанской войны 1971 г. В ходе ночной атаки 5 декабря индийские катера потопили пакистанский эсминец «Хайбер» и тральщик «Мухафиз». 9 декабря было потоплено еще 4 судна. Три ракеты П-15 уничтожили огромные резервуары на нефтеперегонном заводе Коамари. В израильско- арабской войне 1973г. ПКР, запускаемые с катеров, применялись обеими воюющими сторонами (ПК-15 и «Габриэль» МК-1). Общие потери составили 30 кораблей, в том числе израильских 12, египетских 13, сирийских 5.

После англо-аргентинского конфликта 1982 г, широкую известность получила ПКР «Экзосет» французского производства. Авиационный вариант ракеты АМ-39 со стартовой массой 655 кг и массой полубронебойной 54 165 кг при крейсерской скорости полета, соответствующей 0,93 М имел максимальную дальность стрельбы 70 км. Во всех четырех известных случаях боевого применения ПКР была подтверждена их высокая эффективность.

В первых двух случаях корабли впоследствии затонули, в остальных случаях остались на плаву.

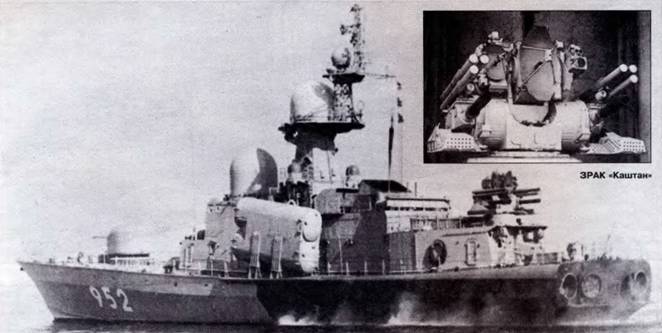

Отечественные корабли ВМФ в достаточной степени оснащены средствами ПВО, в первую очередь зенитными ракетными комплексами (ЗРК) «Риф», «Шторм», «Штиль», «Волна-М», «Оса-М», «Клинок», «Каштан». Максимальная дальность стрельбы по низколетящим целям, к которым относится большинство ПКР, существенно меньше дальности стрельбы по самолетам. Например, для ЗРК «Риф» дальности составляют соответственно 28-38 и 200км, а для ЗРК «Штиль» – 12 и 25км. Поражение ПКР на интервале дальностей 5-20км наряду с ЗРК может осуществляться универсальными корабельными артиллерийскими установками (АК) средних калибров (57,76,100 и 130мм).

Расчеты показывают, что при существующих реальных нарядах средств корабельной ПВО и при массированных многоракурсных атаках ПКР от 10 до 30% ракет прорвется в ближнюю зону обороны корабля на рубеж 2-3 км. В этой зоне основным средством борьбы с ПКР будут малокалиберные зенитные автоматические комплексы (ЗАК). Время, отведенное на «дострел» прорвавшихся ПКР, составляет несколько секунд, что обусловливает требуемую высокую эффективную скорострельность, определяемую в соответствии с моделью пуассоновского потока событий произведением скорострельности на вероятность поражения цели одним выстрелом.

Дата	Район конфликта	Атакующий самолет	Атакуемый корабль Число погибших
4.65.S2	Фолклендские острова	Аргенг. истребитель Супер этандар	Англ. эсминец "Шеффилд" 30
06.82		Наземная НУ	Англ. эсминец "Гламорган" 13
17.05.87	Персидский залив	Иракский истребитель "Мираж" F.1	Америк, фрегат УРО "Старк" 37

Направления дальнейшего развития малокалиберных корабельных ЗАК в значительной мере определяются выбором способа поражения – прямым попаданием снаряда в ПКР или поражением ее осколочным полем с траектории. Первый способ требует высокой точности стрельбы (круговое рассеивание менее 1 мрад – одной тысячной дальности), но обеспечивает наибольшую вероятность поражения при попадании. В этом случае как наиболее эффективный рассматривается бронебойный снаряд с отделяемым или неотделяемым подкалиберным сердечником из тяжелого сплава на основе вольфрама или урана', способный пробить корпус полубронебойной боевой части ПКР и вызвать детонацию заряда взрывчатого вещества. При этом взрыв БЧ полностью уничтожает ПКР. Ее части и осколки, долетевшие до корабля, представляют неизмеримо меньшую опасность.

Для 40-мм корабельного зенитного комплекса «Тринити» шведской фирмы «Бофорс» при ведении огня по низколетящему самолету (с использованием РЛС для сопровождения цели) угловое рассеивание снарядов на дистанциях 2 и 6 км составляет соответственно 1,7 и 3 мрад на дистанции 2 км и 1,5 мрад – на дистанции 2,5 км. Еще более высокую точность стрельбы обеспечивает маловысотная заградительная корабельная система ПВО/ПРО «Голкипер» (Нидерланды-США), имеющая в своем составе 30-мм семиствольную пушку GAU-8 со скорострельностью 4200 выстр./ мин. Стрельба ведется снарядами с отделяющимся поддоном. Установка «пушка- -антенна Голкипер», имеющая с боекомплектом массу 6800 кг на начало 90-х годов являлась наиболее совершенной, полностью автоматизированной системой борьбы с современными ПКР.

В апреле 1990 г. специалисты ВМС США установили систему «Голкипер» на блокшив списанного эсминца «Стоддард» и в августе 1990 г. начали в ракетном центре Пойнт Магу на Тихоокеанском побережье США испытания этой системы против ПКР. Система продемонстрировала 100% результат. Во время залпового пуска трех ракет «Экзосет», трех ракет «Гарпун» и трех движущихся со скоростью, соответствующей ЗМ, мишеней «Вандал» все они были уничтожены системой «Голкипер». Руководство ВМС США считало, однако, что результат не был 100%-ным, поскольку обломки одной из пораженных ракет «Гарпун», продолжая двигаться по инерции, попали в судно-мишень.
