Соответствующие мероприятия включали командировки советских специалистов на территорию поверженного противника, привлечение немецких ученых и инженеров к освоению ранее созданных образцов и к разработке новых изделий, поиск и вывоз в СССР всего, что могло представлять интерес в части изучения, испытания и дальнейшего освоения в производстве.

За исключением самолетов-снарядов, управляемых бомб и воздушных торпед, резонно отнесенных к авиационной технике и боеприпасам, реквизированное немецкое ракетное наследство прибывало на подмосковную станцию Подлипки- дачные , где на территории бывшего артиллерийского завода № 88 разместилась единственная в то время ракетная проектная организация Министерства вооружения – НИИ-88, со второй половины шестидесятых годов переименованный в ЦНИИ машиностроения, (сокращенно – ЦНИИМаш).

Нынешнее поколение трудящихся знает ЦНИИМаш как кладезь теоретической и прикладной знаний, а также как организацию, призванную решать задачи выбора общей идеологии дальнейшего развития ракетостроения и космонавтики. Многие слышали о том, что когда-то конструкторские бюро Сергея Павловича Королева и Алексея Михайловича Исаева числились при НИИ-88. Между тем, в конце сороковых годов НИИ-88 был скорее проектно-конструкторской, а не научно- исследовательской организацией, объединявшей без малого десяток конструкторских коллективов, а также расчетнотеоретические подразделения и мощное по тем временам опытное производство. НИИ-88 8 целом руководил директор, решавший в основном административнопроизводственные, а не научно-технические задачи.

Именно НИИ-88 был определен партийно-правительственными Постановлениями от 13 мая 1946 г. и от 14 апреля 1948 г. в качестве головного разработчика отечественных аналогов немецких баллистических и зенитных ракет.

Среди содержимого сотен прибывших из Германии железнодорожных вагонов выделялась матчасть, относящаяся к баллистической ракете «Фау-2». Освоению этого изделия под русифицированным названием Р-1 и созданию ее усовершенствованного варианта Р-2 были отданы основные силы и средства НИИ-88. Если к началу пятидесятых годов коллектив отдела №3 СКВ Королева практически завершил отработку ракеты Р-1, конструкторские отделы, осваивавшие зенитные ракеты не имели оснований гордиться достигнутыми успехами.

Наиболее солидной из зенитных управляемых ракет третьего рейха была «Вассерфаль». Разработанная в Пенемюнде коллективом Вернера фон Брауна, она и внешне казалось немного уменьшенной «Фау-2», оснащенной небольшими трапецевидными крестообразно размещенными крыльями. Однако, на самом деле эти ракеты разительно отличались почти по всем основным системам. Двигатель «Фау-2» работал на этиловом спирте и жидком кислороде, которые нагнетались в камеру сгорания специальным турбонасосным агрегатом. В двигателе зенитной ракеты использовались органическое синтетическое горючие – смесь триэтиламина с ксилидином,-известная в Германии под шифром «тонка-250», а в Советском Союз – как ТГ-02. Окислитель на базе азотной кислоты немцы звали «сальбай». Эти компоненты по энергетике уступали кислородно-спиртовому топливу, но допускали относительно длительное хранение. В отличие от «Фау-2» топливо размещалось в баках, выполненных по несущей схеме – корпус бака образовывал наружную поверхность ракеты. Компоненты топлива подавались в камеру сгорания без сложного и дорогостоящего турбонасосного агрегата – они вытеснялись из баков азотом, который поступал из установленного в передней части ракеты большого шар-баллона. Однако основным отличием было применение аппаратуры командного радиоуправления, а не автономной инерциальной системы управления, установленной на «Фау-2».

По длине – до 7,9' м – и диаметру – 0,88 м – «Вассерфаль» был меньше «Фау- 2» примерно вдвое, по массе – 3,53…3,81 т – почти вчетверо. Ракета заправлялась ~ 1,5 т окислителя и -0,35 т горючего. Боевая часть массой 300 кг снаряжалась 150 кг взрывчатого вещества. Ракета должна была обеспечивать поражение целей на высотах до 18 км, что в полтора раза превышало потолок самого совершенного стратегического бомбардировщика Второй мировой войны – американского В-29. Максимальная дальность ракеты составляла более 26 км.

Воспроизведение «Вассерфаля», как и «Фау-2», было определено как первейшая задача пунктом 5 Постановления Правительства «О реактивном вооружении» от 13 мая 1946 г.

В НИИ-88 освоение «Вассерфаля» поучили коллективу конструкторского отдела № 3 Евгения Васильевича Синильщикова, опытного специалиста в области корабельной артиллерии, до войны работавшего на ленинградском заводе «Большевик».

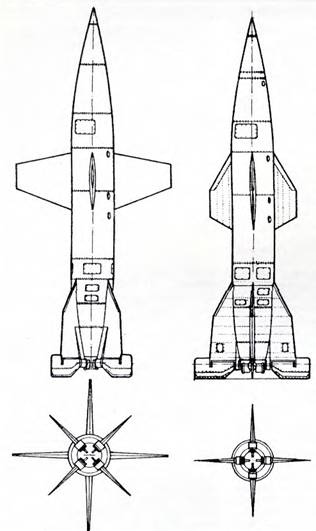

ЗУР "Вассерфаль": первоначальный вариант (слева); окончательная конфигурация (справа)

Работа усложнялась тем, что, несмотря на попытки развернуть серийное производство, ни одну из разрабатывавшихся зенитных управляемых ракет немцы не смогли довести до боевого применения. Это относилось и к «Вассерфалю». Более менее отработав летательный аппарат, его создатели не успели довести до кондиции систему управления и лишь приблизились к осознанию такого понятия, как зенитный ракетный комплекс, в котором сама ракета является важным, но не главнейшим элементом. Достаточно отметить, что в наиболее отработанной из разрабатывавшихся систем наведения на цель «Бургунд» предусматривалось применение оптических средств снятия координат цели, что исключало всепогодность и всесуточность применения, абсолютно необходимые для зенитного ракетного оружия.

В отличие от множества единиц трофейных «Фау-2», «Вассерфаль» достался советским специалистам в единственном экземпляре, вдобавок в телеметрическом исполнении, без неконтактного взрывателя и боевой части. Некомплектной оказалась и техническая документация – отсутствовали чертежи боевой части, взрывателей, газовых рулей, антенн и, что наиболее важно, аппаратуры системы управления.

Надо отметить, что в соответствии с правительственными Постановлениями на НИИ-88 возлагались задачи разработки зенитной ракеты в целом и ее двигателя. Боевая часть, взрыватели, газовые рули и другие элементы создавались специализированными предприятиями смежниками. Как и автономная бортовая аппаратура для баллистической ракеты Р-1, система управления и наведения зенитных ракет разрабатывалась НИИ-885, где работы в этом направлении возглавил В.А. Говядинов.

Летом 1947 г. был выпущен эскизный проект по зенитной ракете, получившей наименование Р-101. Однако в дальнейшем темп разработки снизился. Основной бедой Р-101 стала неготовность системы управления и трудности, возникшие при отработке жидкостного ракетного двигателя.

Разработка, а по сути дела – воспроизводство двигателя «Вассерфаля» была поручена коллективу возглавляемого Наумом Львовичем Уманским конструкторского отдела №8 все того же СКБ НИИ-88.

В его обозначении С08.101 сочетание «08» указывало на авторство отдела № 8, а цифры «101» – на предназначение двигателя для Р-101. Однако прошедший огневые стендовые испытания и устанавливаемый на ракеты двигатель показал низкую надежность и не добирал требуемую тягу. Впрочем, и родным отцам «Вассерфаля» под руководством фон Брауна не удалось обеспечить проектное значение тяги 7,95 тс при отработке удалось достигнуть только величины 7,78 тс. В конечном счете отдел Уманского был расформирован, а его сотрудники переведены в подразделение Алексея Михайловича Исаева.

Коллектив Исаева, возглавлявшего ОКБ-2 НИИ-1 Министерства авиационной промышленности, был подключен к разработке двигателя для Р-101 еще в 1946 г., работая в параллель с отделом Уманского. Еще в начале огневых стендовых испытаний двигателя для Р-101 9 февраля 1948 г. проявилось новое сложное явление – высокочастотные колебания в камере сгорания, приводившие к разрушению двигателя. Только 25 мая провели первую успешную «гонку» двигателя, но твердо закрепить достигнутый успех не удалось. В мае 1948 г. отдел Исаева перевели из НИИ-1 в НИИ-88, где он образовал конструкторский отдел №9. Соответственно индексация двигателей, созданных этим коллективом, начиналась с «С09.». Столкнувшись с проблемой высокочастотных колебаний, Исаев пошел на радикальное изменение схемы двигателя.

Одно из возможных средств устранения проблемы было известно. Конструируя двигатель «Фау-2», немцы ввели специальные небольшие форкамеры, внутри которых происходило воспламенение и, частично, сгорание компонентов топлива. Для относительно дешевого и легкого двигателя зенитной ракеты такой путь, по сути, двухъярусного исполнения двигателя оказался неприемлем.

Немало помучавшись с отработкой, Исаев и его сотрудники вынуждены были взамен одной камеры с тягой 8 т применить четыре меньших, тягой по 2. Определенный задел в данном направлении имелся, так как одновременно с работами по двигателю для Р-101 Исаев проектировал и однокамерный двигатель двухтонной тяги для зенитной ракеты Р-112. Таким образом, предназначенный для доработанного варианта зенитной ракеты Р- 101 двигатель Р-101-Б.3600 стал первым отечественным двигателем, выполненным по многокамерной схеме, в дальнейшем получившей широкое распространение и в настоящее время используемой на наиболее современных образцах изделий.
