Оптический прицел имеет кратность увеличения 1,5х и сетку в виде черных колец, которые можно быстро навести на человеческую фигуру на удалении до 300 м. При этом цель необходимо удерживать в центре круга. На верхней поверхности прицела может выполняться постоянный механический прицел для быстрой наводки оружия в ближнем бою. Специальная ствольная коробка с плоским кронштейном на месте оптического прицела позволяет применять все типы оптических, ночных и коллиматорных прицелов, включая шестикратный ZF 69.

Для стрельбы холостыми патронами в пламегаситель ввинчивается приспособление, перекрывающее дульную часть ствола настолько, чтобы давление в канале ствола допускало работу автоматики. На дульной части ствола штурмовой винтовки могут крепиться сошки с приспособлением для резки проволоки – «эрзац» ручного пулемета.

Ручные пулеметы семейства AUG «Штейр» объединены названием «5,56-мм универсальная система огневой поддержки» и выполнены в различных вариантах. Вариант, из которого огонь ведется при закрытом затворе, получил название «тяжелая автоматическая винтовка», вариант, ведущий огонь при открытом затворе (с заднего шептала), известен как «ручной пулемет». Для обоих пулеметов предусмотрены сменные стволы с шагом нарезки 178 мм, 228 мм или 305 мм в зависимости от выбранного патрона. На дульную часть крепится комплексное устройство, играющее роль пламегасителя, дульного тормоза и компенсатора, уменьшающего увод оружия при стрельбе очередями. К стволу крепятся складные регулируемые по высоте сошки. Эти пулеметы выпускались с 1980 г. и были предложены на внешний рынок.

Известны две основных модели пулеметов: LMG и LMG-T (другие обозначения – AUG/HBAR и AUG/HBAR/T – где НВ означает «тяжелый ствол»). LMG имеет обычную рукоятку для переноски и встроенный оптический прицел. LMG-T отличается формой ствольной коробки, к которой вместо рукоятки для переноски и прицела крепится планка – база для установки оптического или ночного прицела. Кроме того, в оба варианта могут вноситься незначительные изменения, позволяющие вести огонь с заднего шептала. В этом случае в модуль приклада вставляется новая сборка ударно-спускового механизма, а модуль затворной рамы получает новую рукоятку. Детали для такой «конверсии» поставляются фирмой-изготовителем, установка их осуществляется менее, чем за одну минуту. Новая сборка ударно-спускового механизма пригодна и для установки в ранее выпущенные экземпляры оружия AUG. На основных боевых характеристиках стрельба с заднего шептала не сказывается. Внесение изменений в образцы, ведущие огонь при открытом затворе, не предусмотрено.

Кроме Австрии система оружия AUG принята на вооружении армий Австралии, Индонезии, Марокко, Новой Зеландии, Омана, Саудовской Аравии, сил обороны Ирландии. Однако в большинстве случаев пользователей привлекли варианты винтовки и карабина, но не ручного пулемета. Так, Австралия, приняв винтовку AUG, в качестве ручного пулемета выбрала бельгийский «Миними».

Характеристики	винтовка	ручной пулемет
Патрон	5,56x45	5,56x45
Масса (неснаряженный), кг	3,4	<9
Длина, мм	790	900
Длина ствола, мм	508	621
Число нарезов	6	6
Длина хода нарезов, мм	228	228
Начальная скорость пули, м/с	940	1000
Темп стрельбы, выстр./мин	650	650-680
Емкость магазина, патронов	30,42	30, 42

Порядок разряжания

Защелка магазина расположена позади его гнезда. Отсоединить магазин. Отвести назад рукоятку взведения (с левой стороны ствольной коробки), чтобы извлечь патрон, который может находиться в патроннике, осмотреть патронник через окно ствольной коробки. Отпустить рукоятку взведения, нажать спусковой крючок.

Бельгия Ручной пулемет FN 50-41 (FALO)

Эта модель представляет собой типичный вариант «эрзаца» ручного пулемета с незначительными отличиями от базовой винтовки. Разработка новой автоматической (штурмовой) винтовки началась на «Фабрик Насьональ» в 1948 г. с участием Д. Сэв, первоначально под германский патрон 7,92x33 «курц», затем под английский 7-мм .280/30. Наконец, в 1950-1951 гг. был выполнен 7,62-мм образец под опытный американский патрон Т65ЕЗ, вскоре принятый как единый патрон НАТО. Винтовка получила обозначение FAL (Fusil Automatique Legere – «легкая автоматическая винтовка») и быстро приобрела популярность, став наиболее распространенной из штурмовых винтовок – ныне она в автоматическом или самозарядном варианте используется более чем в 90 странах мира, по лицензии с незначительными изменениями производилась в 12-ти.

Среди четырех модификаций винтовки была и FN 50-41 – с постоянным прикладом, тяжелым стволом и складными сошками на дульной части ствола. Эта модификация известна также как FALO (Fusil Automatique Lourd), в качестве ручного пулемета используется в подразделениях пехоты ряда стран. Преимуществом этой модификации является взаимозаменяемость многих ее деталей со стандартной FAL. Производство оружия серии FAL прекращено в 1987 году.

Оружие имеет автоматику с «газоотводным двигателем», систему запирания канала ствола перекосом затвора. Отчасти эта схема заимствована у советской винтовки СВТ, отчасти – у чешской ZB-29. От чешских винтовок, видимо, заимствовано и «переламывание» оружия при разборке – ствол со ствольной коробкой, деталями автоматики и прицельными приспособлениями шарнирно крепится к передней части корпуса ударно-спускового механизма, к которому присоединены приклад и пистолетная рукоятка.

Когда пуля проходит отверстие в стенке ствола, часть пороховых газов попадает в газовую камеру и давит на подпружиненный поршень. Поршень передает импульс на верхнюю часть торца затворной рамы и возвращается под действием пружины в исходное положение. Затворная рама имеет свободный ход в 6 мм, который позволяет снизить давление пороховых газов. После свободного хода фигурный выступ затворной рамы упирается в выступ на затворе и, подняв заднюю часть затвора, выводит его из зацепления с опорной плоскостью ствольной коробки. Далее затвор движется назад вместе с затворной рамой, сжимая при этом возвратную пружину. Гильза выбрасывается с помощью отражателя через окно с правой стороны. Затвор и затворная рама возвращаются вперед под действием возвратной пружины, при этом подающий выступ на затворе извлекает следующий патрон из магазина и по направляющему скосу досылает его в патронник. Затвор останавливается, затворная рама продолжает движение вперед, а фигурный выступ давит сверху на заднюю часть затвора, опуская ее и вводя в зацепление с опорной плоскостью ствольной коробки. На конечном участке пути затворная рама освобождает автоспуск. Оружие готово к стрельбе.

Газовый регулятор, смонтированный на газовой камере, работает на принципе выброса газов в атмосферу. При стрельбе из чистого оружия в идеальных условиях большая часть газов выходит через газовый регулятор наружу. Увеличить давление газов на поршень можно регулировкой газоотводного узла.

Ударно-спусковой механизм включает шептало, установленное на одной неподвижной оси со спусковым крючком. Флажок переводчика-предохранителя установлен над пистолетной рукояткой с левой стороны ствольной коробки. Верхнее положение флажка – «предохранитель», среднее – «одиночный огонь», нижнее – «непрерывный огонь». При нажатии на спусковой крючок задняя часть рычага крючка идет вверх и поднимает хвостовик шептала, а передняя часть шептала выходит из зацепления с боевым взводом курка. Курок начинает поворачиваться, но удерживается шепталом автоспуска, если затвор не пришел в крайнее переднее положение. Когда шептало автоспуска освобождает курок, он бьет по ударнику, и происходит выстрел.

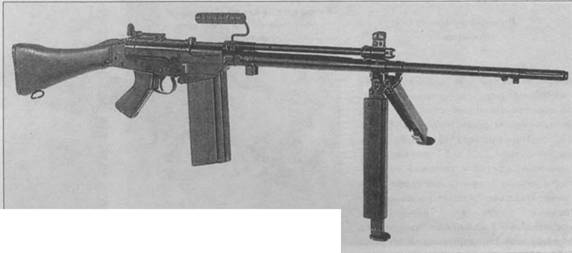

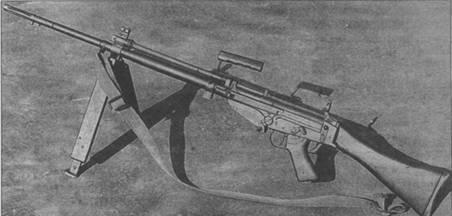

Ручной пулемет FN 50-41 (FALO) – модификация штурмовой винтовки FN FAL. Вид слева и справа.

В режиме непрерывного огня рычаг крючка выводит шептало из зацепления с курком, который удерживается только шепталом автоспуска. В одиночном режиме движение рычага спускового крючка ограничено. Передняя часть шептала спускает курок, шептало под действием пружины идет вперед и давит на нижнюю часть курка, а хвостовик соскакивает с рычага спускового крючка – происходит разобщение спуска и шептала. Когда курок поворачивается назад под воздействием затворной рамы, передняя часть шептала снова входит в вырез курка. Сила пружины курка преодолевает противодействие пружины шептала и хвостовик шептала снова упирается в рычаг спускового крючка. Когда спусковой крючок возвращается в исходное положение, его рычаг идет вниз, шептало, под действием пружины курка, поворачивается и его хвостовик сходит с рычага крючка. При нажатии на спусковой крючок его рычаг поднимает хвостовик шептала, а передняя часть шептала выходит из выреза курка. В случае неполного запирания затвора курок удерживается шепталом автоспуска. В положении «предохранитель» рычаг спускового крючка заперт и не может поднять хвостовик шептала. По израсходовании патронов в магазине выступ его подавателя поднимает затворную задержку, останавливая затвор в открытом положении.

Прицельные приспособления включают цилиндрическую мушку, стойка которой совмещена с газоотводным узлом, и укрепленный на заднем конце ствольной коробки прицел. Стандартно это секторный прицел на 200-600 м с диоптрическим целиком или перекидной диоптрический прицел на 150/250 м.

На FAL первых выпусков ставились приклад, пистолетная рукоятка и цевье из дерева. В процессе производства на смену дереву приходили пластмассы. Имеется откидная рукоятка для переноски. Вариант FALO имел укороченное цевье, либо делался вовсе без цевья – в этом случае его заменяли сложенные сошки с деревянными накладками. При сравнительно легком стволе такое оружие было лишь «эрзацем» ручного пулемета, так что ограничение емкости магазина 20-30 патронами вполне оправданно. Однако популярность базовой FN FAL сказалась и на распространенности FALO. Винтовка со складными сошками поставлялась в ФРГ (в бундесвере имела обозначение G1), в Австрию (М58), FALO с тяжелым стволом, сошками и без цевья по лицензии выпускалась в качестве ручного пулемета в Канаде (под обозначением С2 и С2А1) и Австралии (L2A1).

Характеристики FN 50-41

Патрон 7,62x51 НАТО

Длина пулемета, мм 1150

Масса пулемета без патронов, кг 6,0

Длина ствола, мм 533

Начальная скорость, м/с 840

Нарезы 4 прав.

Длина хода нарезов, мм 305

Длина прицельной линии, мм 533

Темп стрельбы, выстр./мин 650-700

Масса магазина, кг

неснаряженный стальной 0,25

неснаряженный пластиковый 0,12

снаряженный 0,73 (0,6)
