Большую помощь в работе над новой конструкцией Дегтяреву оказали сотрудники КБ Ковровского завода Е.К.Александрович, В.Н.Иванов, П.Е.Иванов, В.В.Дегтярев (сын Василия Алексеевича), мастер А.И.Кузнецов и другие. Установочная партия в 1000 штук была выпущена Ковровским заводом № 2 уже в 1944 г. и прошла войсковые испытания, в том числе в частях действующей армии.

Пулемет был принят на вооружение под обозначением «7,62-мм ручной пулемет Дегтярева обр. 1944 г. (РПД)», стал первым официально принятым на вооружение образцом под патрон обр. 1943 г., и в то же время – последним поступившим на вооружение детищем В.А.Дегтярева. Производство РПД удалось наладить только в самом конце войны. За это время претерпел некоторые изменения и сам патрон (7,62x39 вместо 7,62x41). Первые опытные пулеметы имели отдельные патронные коробки (круглую на 100 патронов и квадратную на 200), но крепящаяся к пулемету коробка с лентой позволяла решить проблему повышения боевой скорострельности при сохранении маневренности и боеготовности. В 1946-1948 гг. Дегтярев работал над опытным единым пулеметом – РПД ставился на легкий треножный станок из алюминиевых сплавов (что также опередило подобные зарубежные работы).

Автоматика пулемета работает за счет отвода пороховых газов через поперечное отверстие в стенке ствола в его нижней части. Запирание канала ствола производится разводимыми в стороны боевыми упорами затвора, но, в отличие от ДП, их разведение производится не ударником, а стойкой затворной рамы.

В конструкции пулемета широко использована штамповка и точечная сварка. Стальные детали защищались оксидным покрытием. Ствол, в отличии от ДП и ДПМ, – не сменный, крепится в стольной коробке резьбой. Пороховые газы отводятся через газоотводное отверстие в газовую камеру, снабженную регулятором с тремя пронумерованными канавками. Канавка устанавливается напротив газоотводного отверстия и определяет количество пороховых газов, отводимых к поршню. По канавке газы попадают в патрубок, а из него – в коническую втулку, в которую входит передний конец поршня затворной рамы. Нормальным является установка регулятора на деление 2, при сильном загрязнении он устанавливается на деление 3 (канавка большего сечения), для снижения темпа стрельбы -на деление 1 (канавка наименьшего сечения).

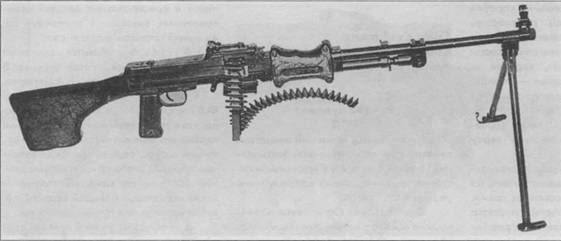

Ручной пулемет РПД с патронной лентой

Ручной пулемет РПД в польской армии

Затворная рама выполнена заодно со штоком газового поршня, в задней части имеет вертикальную стойку. Вверху стойки на оси вращается ролик, воздействующий при движениях рамы на большой рычаг механизма подачи. Справа стойка имеет отверстие для крепления рукоятки перезаряжания. Затвор имеет два боевых упора, шарнирно крепящихся по бокам остова, в остове монтируется подпружиненный ударник и выбрасыватель. По бокам остов затвора снабжен выемами для уменьшения трения при движении. Возвратный механизм монтируется в трубке приклада и включает возвратно-боевую пружину, спереди которой укреплен поводок, а сзади стержень. Поводок упирается в выточку затворной рамы, а стержень – в трубку приклада. Возвратно-боевая пружина с направляющим стрежнем вставляется через отверстие в затылке приклада, которое закрывается сухарными выступами стержня.

Питание производится от металлической нерассыпной ленты с незамкнутым звеном на 100 патронов с прямой подачей патрона в патронник. К одному из концов ленты прикреплен наконечник для удобства заряжания пулемета, а к другому – фальшзвено, которое обеспечивает подачу последнего патрона в приемник. Механизм подачи ленты – рычажного типа, включает большой и малый рычаги. Большой рычаг имеет криволинейный паз для взаимодействия с роликом затворной рамы и своим выступом приводит в движение малый рычаг, воздействующий на подаватель. Проходя вместе с лентой через приемник, патрон под действием неподвижного отсекателя на основании приемника и отделяется от звена. После этого он может быть подхвачен гребнем затвора и дослан в патронник – этому способствует форма гильзы без выступающей закраины. Окна приемника закрываются подпружиненными щитками. При заряжании пулемета лентой окна открываются автоматически, при приведении его в походное положение закрываются рукой.

В спусковой раме смонтирован спусковой механизм, допускающий ведение только непрерывного огня и включающий спусковой крючок, спусковой рычаг и флажковый предохранитель. Флажок предохранителя располагается справа над спусковой скобой, в переднем положении запирает спусковой рычаг. Спусковая рама шарнирно крепится к ствольной коробке передними выступами и фиксируется поперечной чекой. К спусковой раме крепятся приклад и пистолетная рукоятка. Деревянный приклад имеет металлический затылок, внутри его помещаются – вверху трубка возвратного механизма, внизу гнездо для пенала с принадлежностью. Форма приклада допускает его удержание левой рукой при стрельбе из пулемета с опоры.

Огонь ведется короткими очередями по 5 выстрелов или длинными до 15 выстрелов. При несменяемом стволе ведение напряженного огня без его охлаждения допускалось до 300 выстрелов. Пулемет обладал неплохой кучностью стрельбы: на дальности 500 м срединное отклонение составляло 250-260 мм, 1000 м – 550-630 мм, что было примерно в 1,5 раза лучше показателей ДП. Секторный прицел насечен от 0 до 1000 м через 100, имеет механизм боковых поправок. Мушка с защитными «ушками» крепится в поперечном пазе основания на дульной части ствола. Длина прицельной линии – 596 мм.

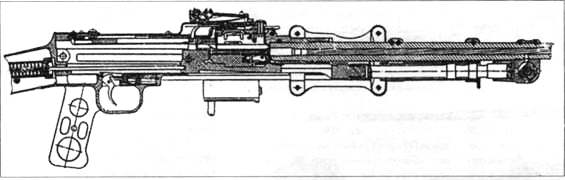

Схема устройства ручного пулемета РПД

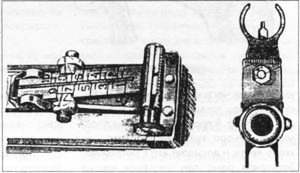

Прицельные приспособления РПД

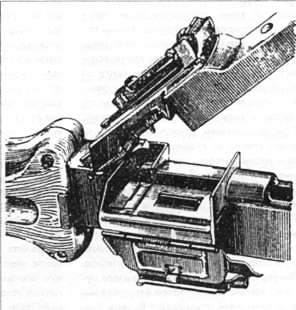

Приемник РПД

Патронная лента к пулемету РПД

Снизу к пулемету крепится круглая патронная коробка с лентой, снабженная откидной крышкой, зацепом для соединения со ствольной коробкой и откидной рукояткой для переноски отдельно. Кронштейн крепления коробки служит также направляющей, отводящей в сторону выброшенную стреляную гильзу. Для переноски нескольких патронных коробок со снаряженными лентами служит специальная сумка.

Деревянное цевье составлено из двух щек с металлическими прокладками. Неотъемные складные сошки шарнирно укреплены на дульной части ствола, снабжены полозками на ногах, разводящей пружиной и защелкой.

При нажатии на спусковой крючок спусковой рычаг опускается вниз и его шептало освобождает затворную раму. Последняя под действием возвратного механизма движется вперед и, упираясь утолщенной частью стойки в выступы боевых упоров затвора, двигает вместе с собой затвор. В процессе движения досылатель затвора выталкивает патрон из звена ленты и досылает его в патронник. Затворная рама при движении вперед роликом поворачивает большой рычаг подачи в поперечном направлении. Большой рычаг поворачивает малый, а тот смещает влево подаватель на величину захвата очередного патрона, пальцы подачи подавателя заскакивают за очередное звено ленты с патроном, палец основания приемника удерживает ленту от выпадания. При подходе затвора к пеньку ствола выбрасыватель заскакивает зацепом в кольцевую проточку патрона. При дальнейшем движении затворной рамы вперед ее стойка раздвигает боевые упоры затвора, происходит запирание канала ствола. Затворная рама, продолжая движение вперед, передней стенкой стойки ударяет по ударнику. Происходит выстрел. После прохождения пулей газового отверстия, часть пороховых газов попадает в газовую камеру и отбрасывает затворную раму назад. Затвор остается запертым до вылета пули из канала ствола, затем фигурные выемы затворной рамы сводят боевые упоры, после чего затвор начинает свой откат, извлекает стреляную гильзу, которая ударяется о жесткий отражатель и выбрасывается вниз через окна затворной рамы и ствольной коробки. Окно ствольной коробки в походном положении закрыто крышкой – опыт войны заставил уделять большее внимание защите ствольной коробки от попадания грязи и мелких частиц. Затворная рама при движении назад сжимает возвратно-боевую пружину и поворачивает своим роликом большой рычаг подачи, который воздействует на малый рычаг. Последний в свою очередь передвигает вправо подаватель, пальцы подавателя устанавливают очередной патрон против продольного окна приемника.

Затворная рама, дойдя до крайнего заднего положения, ударяется о спусковую раму и начинает движение вперед. Если спусковой крючок остается нажатым, повторяется цикл автоматики. При освобождении спускового крючка шептало поднявшегося спускового рычага заскакивает за боевой взвод затворной рамы и удерживает ее в заднем положении. Пулемет остается заряженным, но патрон не дослан в патронник, что исключает возможность самовоспламенения при нагретом стволе. По израсходовании всех патронов и нажатом спусковом крючке затворная рама с затвором останется в крайнем переднем положении. Для перезаряжания пулемета необходимо: снять пустую патронную коробку, отвести рукоятку перезаряжания назад, надвинуть коробку со снаряженной лентой на выступы кронштейна и закрепить ее, пропустить наконечник ленты через окно приемника и продвинуть вправо до отказа. При этом первый патрон устанавливается против продольного окна основания приемника, а направляющий выступ звена первого патрона становится над отсекателем.

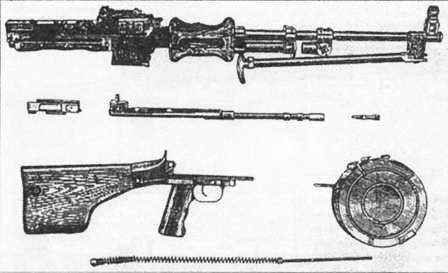

Неполная разборка ручного пулемета РПД

Ощущаемое указательным пальцем стреляющей руки дрожание спускового крючка при стрельбе не слишком удобно для пулеметчика.

Обеспечивая требуемую от ручного пулемета дальность эффективной стрельбы до 800 м, РПД благодаря промежуточному патрону и технологии производства, был много легче и маневреннее ДП. С боекомплектом 300 патронов РПД весил 1 1,3 кг – почти вдвое меньше, чем ДП с тем же запасом патронов, был на 200 мм короче. Масса патронной коробки со 100 патронами была на 0,4 кг меньше, чем у диска ДП с 47 патронами.

В процессе производства РПД подвергся модернизации по опыту эксплуатации:

• упрощена газовая камера – отверстие для регулятора вместо конического стало цилиндрическим, увеличен патрубок, исключена коническая втулка. Появился открытый зазор между патрубком и газовой трубкой. Соответственно удлинен на 23,5 мм поршень затворной рамы, на нем появились дополнительные обтюрирующие пояски, а на переднем конце газовой трубки выполнен венчик для отражения пороховых газов. Это упростило чистку оружия, но не снизило надежность работы;
