Выпущен вариант с укороченным стволом и металлическим складным прикладом для оснащения сил специальных операций и воздушно-десантных войск. Пулемет INSAS готов к принятию на вооружение индийской армии уже в 1 990 г., к середине 1 994 г. была готова партия в 7000 винтовок и ручных пулеметов, но широкое принятие на вооружение отложили до установки в самой Индии серийного производства 5,56-мм патронов.
Патрон 5,56x45
Масса пулемета 6,7
Длина пулемета, мм
приклад сложен 800
приклад откинут 1050
Длина ствола, мм 535
Нарезы 6
Длина хода нарезов, мм 200
Начальная
Темп стрельбы, выстр./мин 650
Емкость магазина, патронов 30
Защелка магазина расположена позади его гнезда. Отсоединить магазин. Отвести назад рукоятку взведения, чтобы открыть затвор и извлечь патрон из патронника. Осмотреть патронник и направляющий паз, убедиться что в них нет патрона. Отпустить рукоятку взведения, нажать спусковой крючок.
Италия Ручной пулемет AS70/90 «Беретта»
Этот пулемет создан для вооружения пехотного отделения на базе штурмовой винтовки AR70/90. Семейство оружия 70/90 было разработано в 1984 г. для итальянской армии под патрон 5,56x45 НАТО и включает четыре модели – карабин, штурмовую винтовку, укороченный карабин, ручной пулемет. Пулемет был пущен в серию только в 1995 г., прошел войсковые испытания, но вопрос с его принятием на вооружение не ясен.
Конструкция в целом повторяет базовую винтовку. Однако более тяжелый ствол, в отличие от других моделей, не может быстро сменяться в полевых условиях. Автоматика работает за счет отвода пороховых газов при максимально вынесенном вперед газоотводном отверстии. Газовый регулятор имеет три положения – нормальное, широкого открытия и полностью закрытое для стрельбы винтовочной гранатой. Стрельба винтовочными гранатами может производиться с пламегасителя ствола, хотя имеются различные дульные пусковые приспособления. Система запирания поворотом затвора с двумя боевыми выступами позаимствована у американского карабина М1 и советского автомата АК, при запирании боевые выступы затвора входят в пазы ствольной коробки. Таким образом, импульс отдачи принимается только стволом и боевой личинкой, что позволило изготовить остальные детали из менее прочных и более дешевых материалов.
Штурмовая винтовка AR70/90 со сложенными лёгкими сошками

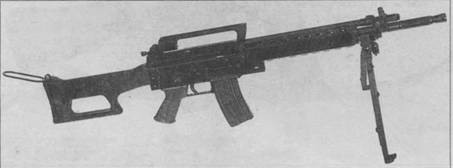

Ручной пулемет AS70/90 «Беретта», унифицированный со штурмовой винтовкой AR70/90
Выстрел в пулемете AS70/90 производится с заднего шептала (с открытого затвора – во избежание самовоспламенения патрона в нагретом стволе).
Флажковый переводчик-предохранитель расположен с обеих сторон спусковой коробки. Флажок имеет три положения и задает режимы «предохранитель» («S»), «одиночный огонь» («1») и «непрерывный огонь» («2»), Питание – от коробчатого магазина на 30 патронов. Приемник для магазина соответствует стандарту НАТО STANAG 4179 и позволяет использовать магазины от американской М1 6. Защелка магазина также двухсторонняя.
Рукоятка для переноски крепится защелкой на верхней части ствольной коробки и имеет простое прицельное устройство со светящейся меткой для быстрого прицеливания в условиях ближнего боя и слабой освещенности, однако не несет собственно прицела. Как и у винтовок, она может сниматься для установки оптического или ночного прицела по стандарту НАТО STANAG 2324. Стойки рукоятки имеют прорези и не перекрывают линию прицеливания. Прицельные приспособления – мушка,
двухпозиционный диоптр, с установкой на 300 и 800 метров. Мушка может регулироваться при пристрелке по высоте, а прицел – по направлению.На оружии установлены перфорированная металлическая ствольная накладка, пластиковое цевье, телескопические штампованные сошки. Приклад довольно необычной конфигурации, хотя дает хороший упор в плечо и надежное удержание левой рукой пулеметчика при стрельбе с сошек. Спусковая скоба может откидываться для стрельбы зимой в перчатках.
Патрон 5,56x45 НАТО
Масса пулемета, кг
без магазина и сошки 5,43
Длина пулемета, мм 1000
Длина ствола, мм 465
Нарезы 6 прав.
Длина хода нарезов, мм 178
Темп стрельбы, выстр./мин 800
Емкость магазина, патронов 30
Отсоединить магазин. Отвести назад рукоятку затворной рамы до постановки затвора на шептало. Осмотреть патронник через окно ствольной коробки и убедиться, что в нем нет патрона. Удерживая рукоятку затворной рамы, нажать спусковой крючок и плавно вернуть затворную раму с затвором в крайнее переднее положение.
Китайская Народная Республика Ручной пулемет Тип 58
Этот пулемет представляет собой копию советского РП-46 (См. «СССР/Россия. Ротный пулемет РП-46»). В Китае, кстати, выпускались копии и других пулеметов Дегтярева – Тип 53 (копия ДПМ), Тип 56 и 56-1 (РПД), Тип 54 и 59 (ДШКМ).
Автоматика Тип 58 действовала за счет отвода пороховых газов из канала ствола через газовую камеру снизу ствола. Запирание канала ствола производилось боевыми упорами затвора, разводимыми в стороны ударником. Возвратно-боевая пружина размещалась в трубке в задней части ствольной коробки.
Механизм подачи металлической звеньевой ленты приводился в движение от рукоятки затворной рамы при ее движении. Направление подачи – справа, для направления ленты служил специальный лоток. Для возможности ведения огня длинными очередями сменный ствол был утяжелен. Металлическая патронная коробка с лентой носилась и устанавливалась на позиции отдельно от пулемета.
Спусковой механизм допускал ведение только непрерывного огня. Выстрел производился с заднего шептала. Флажковый предохранитель в переднем положении запирал шептало. Прицел – секторный. На перфорированный кожух ствола крепились несъемные складные сошки. Приклад и пистолетная рукоятка – деревянные.
Кроме Китая копии РП-46 выпускались также в КНДР под обозначением Тип 64. Вместе с советским РП-46 китайский Тип 58 успел распространиться по миру и до сих пор встречается в разных концах света.
Патрон 7,62x53
Масса пулемета, кг
со снаряженной лентой 13
Длина пулемета с пламегасителем, мм 1272
Длина ствола, мм 605
Нарезы 4 прав.
Начальная скорость пули(тяжелая), м/с 825
Прицельная дальность, м 1500
Дальность убойного действия пули, м 3800
Темп стрельбы, высгр./мин 600
Боевая скорострельность, выстр./мин до 250
Емкость ленты, патронов 200/250
Масса снаряженной ленты, кг 8,33 и 9,63
Расчет, человек 2
Включить предохранитель. Оттянуть назад защелку крышки приемника (позади прицела) и открыть крышку. Снять ленту. Отвести назад рукоятку затворной рамы и осмотреть патронник. Выключить предохранитель, нажать спусковой крючок и вернуть рукоятку затворной рамы в переднее положение. Закрыть крышку приемника.
