Прицельное приспособление, обеспечивающее прицеливание на дальность прямого выстрела, состоит из прицельной рамки, хомутиков и мушки. На хомутиках выбиты цифры, обозначающие дальность огнеметания прямым выстрелом при высоте цели 1.5 метра. Цифры 1,1,2 и 1,4 соответствуют дальности 100,120 и 140 метров.

Транспортировка огнемета производится с помощью лафета, который конструктивно может быть выполнен как на колесах, так и на лыжах. Лафет предназначен также для изменения углов возвышения сменного ствола. Он состоит из рамы с сошниками, ручки для его перемещения, кронштейна с хомутиками для установки сменных стволов и других деталей.

Советский тяжелый пехотный фугасный огнемет ТПО-50:

1 — зажигательная звездка. 2 — пороховой заряд. 3 — предохранительный клапан: 4 — механический взрыватель. 5 — мушка. 6 — прицел; 7 — поршень-обтюратор: 3 — сопло с запорным устройством

Американский ранцевый огнемет АВС-М9-7

Масса снаряженного огнемета ТПО-50 с тремя стволами и лафетом 173 кг Масса снаряженного ствола 43,6 кг. Объем огнесмеси на выстрел 21 литр, дальность огнеметания до 180 м. Дальность прямого выстрела 140 м. Время приведения огнемета из походного положения в боевое 8- 10 мин. Боевой расчет огнемета состоит из двух человек: наводчика и его помощника.

Огнемет может эксплуатироваться в боевой обстановке в широком диапазон от +40 °C до -40 °C. Именно в этих условиях достигается стабильное огнеметание.

В годы Второй мировой войны в американской армии широко применялся ранцевый огнемет М1А1, который впоследствии был модернизирован и получил обозначение М2А1. Этот огнемет использовался американскими войсками и во Вьетнаме. В пехотных ротах имелось по три таких огнемета.

В США в настоящее время используются носимые (ранцевые огнеметы АВС-М9-7 и его модифицированный вариант М9Е1-7. которые заменили более ранние модели огнемета М2 (М2А1-7). Ранцевый огнемет АВС-М9- 7 состоит из двух цилиндрических резервуаров с огнесмесью, сферического баллона для сжатого воздуха (или азота), гибкого шланга и облегченного брандспойта. Брандспойт снабжен специальным воспламеняющим огнесмесь устройством (пороховой фитиль), а также предохранителем, который исключает возможность случайного огнеметания. В резервуарах, содержащих огнесмесь, создается давление. Выброс огнесмеси через брандспойт осуществляется одновременным нажатием на спусковой крючок и предохранитель. При этом загорается одна из воспламенительных таблеток, а перед соплом брандспойта образуется высокотемпературный факел огня. Струя напалма, выбрасываемая под давлением 20 атмосфер, проходя через этот факел, воспламеняется. Главная часть воспламеняющего устройства — пять пиропатронов, в каждом из которых помещается пороховой заряд и металлическая спичка с фосфорным наконечником. От наконечника спички воспламеняется порох пиропатрона, который горит 6-12 секунд, воспламеняя огнесмесь. Каждому огнемету придается ранец для переноски четырех сферических баллонов со сжатым воздухом.

Основные характеристики ранцевых огнеметов армии США

Наименование огнемета	Вес огнемета, кг снаряженного / неснаряженного	Емкость для зажигательной смеси, л	Продолжительность непрерывного огнеметания, с	Максимальная дальность эффективного огнеметания, м		Количество отдельных выстрелов	Давление воздуха в баллоне, кг/см^2	Давление огнесмеси, кг/см^2
Загущенной смесью	Незагущенной смесью
АВС-М9-7	22.6/11,8	15	5-8	40-55	20-55	До 5	150	25
М2А1-7	18/31-32	17-18	5-9	50	20-25	–	120-150	21-25
М9Е 1-7	22.6/11,3	16	6	40-55	20-55	То же	150	25
М8	12/-	7.5	4-6	До 70	–	1	–	25

Американский морской пехотинец в защитной одежде с огнеметом М9Е1-7

Американский ранцевый огнемет М2А1-7

Все эти огнеметы, за исключением М8, многократного применения, с переменным режимом ведения огня, позволяющим либо провести одно непрерывное огнеметание, либо сделать несколько выстрелов. Указанные образцы в качестве горючего используют напалм, а для метания струи горящего напалма — сжатый воздух.

Низкий коэффициент полезного использования огнесмеси, недостаточная дальность огнеметания, высокая уязвимость огнеметчика от огня противника, а также зависимость его боеготовности от наличия запасных баллонов со сжатым воздухом заставили военных специалистов искать пути совершенствования ранцевых огнеметов и создавать новые образцы. В США разработан и принят на вооружение воздушно-десантных войск ранцевый огнемет однократного действия М8. Незначительный вес, увеличенная прицельная дальность позволяют наиболее эффективно использовать его для уничтожения живой силы, укрывшейся в дотах, дзотах и других укрепленных сооружениях. Этот огнемет, снабженный устройством дистанционного управления, на оборонительных рубежах может применяться в качестве управляемых огневых фугасов.

Продолжение следует

Ростислав Ангельский

А в чистом поле — система «Град»…

Окончание Начало см. в "ТиВ»№ 12/20021.

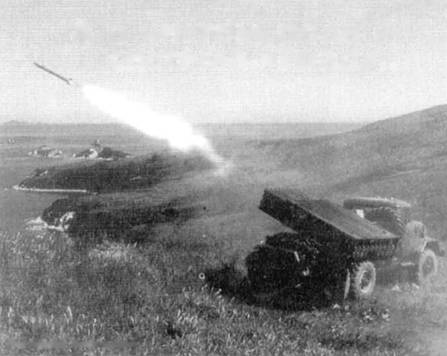

Разработка дивизионной системы «Град» с боевой машиной БМ-21 и реактивным снарядом М-210Ф (9М22) стала первым шагом на большом пути создания различных модификаций этого оружия. Совершенствование реактивных снарядов и системы в целом осуществлялось НИИ-147, с 1966 г. именовавшимся Тульским государственным НИИ точного машиностроения, в настоящее время ГУП ГНПП «Сплав» (генеральный директор Н А. Макаровец, первый заместитель генерального директора по науке — главный конструктор Г.А. Денежкин), пусковых установок, за единственным исключением — свердловским СКБ-203.

При этом первые шаги по модернизации системы «Град», предпринятые во второй половине шестидесятых годов, носили несколько парадоксальный характер. Обычно совершенствование какого-либо образца оружия осуществляется в направлении улучшения его боевых свойств. В данном случае можно было ожидать повышения дальности, могущества боевой части, оснащения боевой машины большим числом направляющих для реактивных снарядов.

В действительности на первых порах все произошло «с точностью до наоборот».

Исходя из задач, поставленных войной во Вьетнаме, уже в 1965 г. для ведения специальных операций Центральным конструкторско-исследовательским бюро спортивного и охотничьего оружия была создана переносная однозарядная пусковая установка 9П132 (ТКБ-042) с трубчатой направляющей, смонтированной на треноге, входящая в комплекс «Град-П» или «Партизан». Масса установленной на треноге пусковой установки, напоминающей романтический период ракетных команд XIX века, не превышала 55 кг, длина и высота — 2,5 м при ширине не более 1,5 м. Однако и это было слишком тяжело и громоздко для длительной переноски вручную. Напомним, что «джентльменский набор» пехотинца Древней Греции — гоплита, включавший защитные доспехи, щит, меч и копье, весил около 33 кг. Да и то атлетически развитый современник Перикла или Александра Македонского обычно возил свое снаряжение в обозе или перепоручал рабам, водружая его на себя лишь перед боем. Так или иначе, но конструкция пусковой 9П132 допускала разборку для транспортировки в двух вьюках по 25 и 28 кг.

В ожидаемых условиях применения этой системы не представлялось возможным обеспечить точное прицеливание, хотя на 9П132 устанавливались буссоль и прицел ПВС-2. В результате теряла смысл возможность ведения огня на дальность порядка двух десятков километров, обеспечиваемая с использованием реактивных снарядов 9М22. Куда большее значение приобретала транспортабельность реактивного снаряда, возможность его переноски во вьюках. Поэтому для системы «Партизан» в НИИ-147 разработали и соответствующий реактивный снаряд 9М22М массой 46 кг, также приспособленный для переноски в двух вьюках. Облегчение снаряда по сравнению с 9М22 достигалось исключением одной из секций двигательной установки с ее полузарядом, что определило и сокращение длины снаряда до 1.9 м. Максимальная дальность пуска не превышала 11 км. Разумеется, основным назначением этого оружия, не обеспечивающего столь ценного в данных системах залпового применения, было не решительное уничтожение противника, а нанесение беспокоящих ударов, аналогичных действиям легких ночных бомбардировщиков У-2 во время Великой Отечественной войны. Даже не получивший и царапины, но просто не отоспавшийся пилот имел куда больше шансов быть сбитым при боевом вылете.
