Оценки центра «Форкаст Интернейшнл» созданных различными странами танков не учитывают также и специфику технологий производителей. Например, российские танки испытываются на надёжность путём обкатки в различных климатических поясах. Защита и вооружение российских танков испытываются также весьма тщательно с анализом полученного большого по объёму статистического материала.
Не менее важным является «нестыковка» оценки центра «Форкаст Интернейшнл» с возможным театром военных действий, для которого страна-импортёр будет приобретать ту или иную машину.
Очень интересна ситуация, связанная с модернизацией и ремонтом машин. Так, ОАЭ, закупившие несколько сотен танков «Леклерк», через 10–12 лет для замены и ремонта внутренней начинки этих бронемашин должны будут затратить порядка одного миллиарда долларов. По таким затратам танк

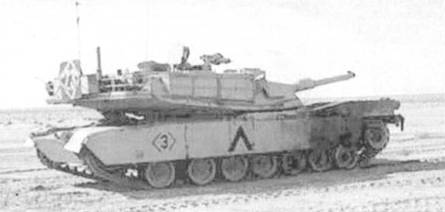

По утверждению американцев, главной причиной потерь среди "Абрамсов' во время "Бури в пустыне" стали иракские мины

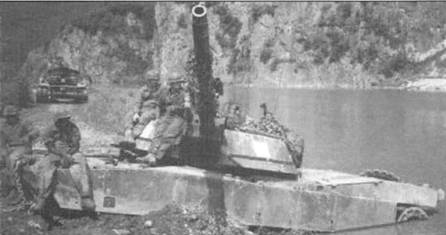

Высокая масса М1А2 "Абрамса" мало способствует его проходимости и оперативной подвижности
Танк "Леопард-2» под огнём противотанковых средств Для того, чтобы убедиться в недостатках классической компоновочной схемы современных танков рассмотрим возможности защиты танка «Леопард-2» при обстреле современными противотанковыми средствами.
Известно, что противотанковая оборона строится многоэшелонированной. Её глубина обеспечивается системой противотанкового оружия, включающего:
— различного типа кассетные управляемые и неуправляемые боеприпасы, доставляемые в район скопления танков с помощью авиации, ракет, артснарядов с дальностью воздействия 20-300 км;
— ПТУР с дальностью стрельбы 50- 8000 м;
— противотанковые миномёты с дальностью стрельбы до 8000 м;
— артиллерийские системы с дальностью стрельбы до 2500 м;
— ручные и станковые гранатомёты с дальностью стрельбы 200–450 м:
— противотанковые мины, в том числе предназначенные для дистанционного минирования.
В настоящее время тактика ведения боевых действий предусматривает поражение большого количества бронецелей ещё задолго до их подхода к линии боевого соприкосновения, когда они на марше или совершают рассредоточение для вступления в зону боевых действий. Этому тактическому замыслу отвечают управляемые противотанковые боеприпасы, действие которых осуществляется как раз по слабобронированной зоне — крыше. Например, используемые в авиационных боеприпасах и РСЗО самоприцеливающиеся кассетные элементы «Мотив-ЗМ», «Скит», «Садарм» будут эффективно воздействовать по крыше танка «Леопард-2».
Благодаря устаревшей классической компоновке со слабым бронированием крыши (20–70 мм) танка «Леопард-2» все управляемые и неуправляемые кассетные кумулятивные боевые элементы, атакующие сверху и имеющие бронепробиваемость порядка 200–500 мм, будут пробивать пассивное бронирование (даже при наличии ДЗ) и поражать внутренние агрегаты этой бронецели.
Слабое бронирование крыши танка «Леопард-2» не позволяет размещать на ней ДЗ с высокими защитными параметрами. Поэтому боеприпасы даже с одним кумулятивным зарядом (т. е. не тандемные) будут преодолевать ДЗ с достаточным заброневым действием при атаке танка «Леопард-2» сверху. Размещение динамической защиты (ДЗ) с необходимым количеством ВВ на крыше танка затруднительно по следующим причинам. Установленная на тонких броневых листах ДЗ при функционировании будет проламывать их. Поэтому необходимо использование демпфирующего устройства, которое поглащало бы энергию пластины ДЗ, не позволяя ей пробить основное бронирование. А это уже дополнительная масса и габариты. Вторая особенность заключается в том, что ВВ в ДЗ инициируется не сразу при прохождении через неё кумулятивной струи, а через некоторое время. Поэтому внутрь танка успеет "проскочить" часть кумулятивной струи, которая, например, может пробить бронеплиту толщиной 50–80 мм. Другими словами, «кусок» такой кумулятивной струи может нанести серьёзное поражение внутренним агрегатам и экипажу.
Танк «Леопард-2» имеет
очень слабую бронезащиту и со стороны днища корпуса. Толщина броневого листа под отделением управления на небольшом участке составляет 60 мм, а в остальной части — 20 мм. Тонкое днище и ходовая часть весьма привлекательны для действия противотанковых мин. Поэтому танк будет уверенно поражаться противоднищевыми минами с БЧ на принципе ударного ядра. Действие таких мин может быть усилено составами, вызывающими повышение температуры или создание условий, невозможных для пребывания экипажа в танке. Большое значение имеют кассетные противотанковые мины для средств дистанционного минирования. Так, кассетная мина ПТМ-3 (масса — 4,9 кг; масса ВВ — 1,8 кг) с неконтактным взрывателем предназначена для установки противотанковых минных полей с помощью вертолетной системы минирования ВСМ-1, универсального минного загородителя УМЗ или переносного комплекта минирования ПМК. Противогусеничные мины несколько менее эффективны, так как выводят из строя отдельные узлы ходовой части танка. В последнее время созданы подпрыгивающие мины, действующие по крыше танка. Такие мины имеют, как и самоприцеливающиеся кассетные боевые элементы, БЧ на принципе ударного ядра. Поражающее действие подпрыгивающих мин по танку «Леопард-2» в зонах башни и МТО будет весьма существенным.Сравнительный анализ бронезащиты танка «Леопард-2» и бронепробивного действия противотанковых боеприпасов позволяет отметить следующее:
— танк имеет высокие параметры бронезащиты только лобовых частей башни и корпуса;
— слабое бронирование бортов, днища и крыши танка не обеспечивает его выживаемость в боевых условиях от большинства современных противотанковых средств.
Применительно к лобовой защите танка «Леопард-2» следует отметить наличие ПТУР «Корнет-Э», «Хризантема», «Хеллфайер», «Бримстоун», способных преодолевать ДЗ и пробивать за ней пассивное бронирование толщиной более метра. А как известно пассивное бронирование танка «Леопард-2» оценивается бронестойкостью 850 мм, которая будет преодолеваться кумулятивной струёй БЧ вышеперечисленных ПТУР с хорошим заброневым действием.
Для получения комплексных оценок, учитывающих многообразие действующих факторов при разработке вооружения, познакомимся с математической моделью по оценке эффективности противотанковых боеприпасов, а затем рассмотрим полученные с её помощью результаты, отражающие количественную меру боевой эффективности противотанкового вооружения при поражении танка «Леопард-2».
Во всех странах, создающих танки и противотанковое вооружение, имеется «инструмент», позволяющий определять эффективность противотанковых боеприпасов и выживаемость бронемашин на поле боя. По своей сущности такой инструмент представляет собой компьютерную имитационную модель процесса воздействия противотанковых боеприпасов на бронецель. Эта модель учитывает основные факторы и достаточно полно отображает этапы процесса поражения.
Исходными данными модели являются характеристики:
— боеприпаса (преодоление динамической защиты; бронепробивная способность при взаимодействии с многослойными, разнесёнными преградами; параметры заброневого действия);
— бронецели (степень оснащения динамической защитой и её эффективность; уровень стойкости и структура пассивной бронезащиты; внутренняя компоновка и уязвимость внутренних агрегатов с учётом взаимной экранировки; схема функционирования цели — влияние выхода из строя каждого агрегата цели на снижение её боевых свойств);
— условия воздействия боеприпаса на бронецель (дальность и точность стрельбы; распределение углов обстрела).
На основе исходных данных моделируются этапы процесса поражения бронецели: стрельба, взаимодействие боеприпаса с бронезащитой, забронееое действие.
Наличие модели поражения бронецели противотанковым боеприпасом позволяет, с одной стороны, оценивать эффективность противотанковых средств и, с другой стороны, оценивать выживаемость бронецели.
В результате моделирования получены вероятности поражения танка «Леопард-2» по критерию «потеря подвижности или огневой мощи». Под потерей подвижности подразумевается вывод из строя двигателя, гусениц или других узлов, а также механика-водителя. Потеря огневой мощи достигается выводом из строя орудия и его систем, а также наводчика.
