На танках Т-64А. находящихся в серии с 1975 г… было усилено бронирование башни за счет применения корундового наполнителя.
На Т-64А также была увеличена емкость топливных баков с 1093 л до 1270 л, вследствие чего сзади на башне появился ящик для укладки ЗИП. На машинах прежних выпусков ЗИП размещался в ящиках на правой надгусеничной полке, где и установили дополнительные топливные баки, подключенные в топливную систему. При установке механиком-водителем топливо-распределительного крана на любую группу баков (заднюю или переднюю), топливо вырабатывалось в первую очередь из наружных баков.
В механизме натяжения гусеницы была применена червячная пара, которая позволяла ее эксплуатацию без обслуживания в течение всего срока эксплуатации танка.
Эксплуатационные характеристики этих машин были значительно улучшены. Так. например, пробег до очередного номерного обслуживания был
В 197 5 г. в ХКБМ был создан проект опытного танка — объект 476". опытные образцы которого в количестве трех единиц были выпущены Харьковским ЗТМ. Машина создавалась с целью отработки нового двухтактного дизельного двигателя 6ТД мощностью 1000 л.с. Мне довелось увидеть эту машину в 1977 г. и даже несколько километров проехать за рычагами.
Мы возвращались из учебного центра нашего училища и шли пешком к станции Коробочкино на электричку А в это время вдоль дороги, по которой мы шли, двигалась немного необычная машина. Поравнявшись с нами, машина остановилась. С виду она была похожа на Т-64, но что-то было не так На корпус и башню были навешаны большие прямоугольные металлические блоки, как нам потом объяснили — специальные грузы весом около 3 т. для испытаний двигателя и ходовой части. т. к. на новых машинах с двигателем 6ТД планировалось увеличивать броневую защиту. Несмотря на увеличившийся вес. дополнительная мощность двигателя давала о себе знать: динамические характеристики танка значителыю улучшились. Мы с моим другом А.Ширяевым попросили попробовать прокатиться, на что механик-испытатель согласился, и мы поехали. Увлеклись так. что чуть было не опоздали на электричку, пришлось гнать на всю "катушку". прыгали на платформу прямо с танка, а электричка уже стояла возле нес. Со стороны это выглядело, наверное, очень залихватски, но нам было не до того.
Работы по повышению боевых свойств Т-64А начались уже в то время, когда машина еще не была принята на вооружение. В середине 1960-х гг. военными учеными была разработана концепция танков усиления, в основу которой было положено применение танков с ракетным вооружением. Был предложен ряд проектов, но в силу различных обстоятельств дальнейшего развития они не получили.
Одновременно в ОКБ-16 Нудельмана были начаты работы по созданию управляемого ракетного вооружения для танка с запуском ракеты через ствол пушки. Подобная система использовалась в США на легком танке "Шеридан", а также на танке М60А2, но впоследствии от нее отказались по ряду причин.
Конструкторами ОКБ-16 был создан комплекс, который мог быть использован в танке, при этом он не снижал баллистических характеристик имеющегося артиллерийского вооружения. Это был комплекс управляемого вооружения (КУВ) 9К112 "Кобра". Для испытаний комплекс был установлен на серийный танк Т-64А. Работами по экспериментальной машине в Харьковском КБМ руководил талантливый конструктор Н.А. Шомин, который с июня 1976 г. возглавил КБ после ухода из него Александра Александровича Морозова по состоянию здоровья.
На основе этих работ и во исполнение Приказа № 339 Министра оборонной промышленности СССР от 12.08.73 г. был выполнен технический проект танка Т-64А с ракетно-пушечным управляемым вооружением, получившего индекс "объект 447". Новая машина должна была иметь существенные усовершенствования в системе управления огнем, которые предусматривали установку лазерного дальномера (вместо оптического), баллистического вычислителя, автоматических датчиков входной информации для учета отклонений условий стрельбы от нормальных. Высокая унификация (95 %) с серийными Т-64А обеспечила принятие новой машины на вооружение и позволила заводу перейти на серийный выпуск новых танков.
Постановлением ЦК КПСС и СМ СССР № 733–244 от 03.09.76 г. танки Т-64Б ("объект 447А") и Т-64Б1 ("объект 437А" — без элементов КУО) были приняты на вооружение Советской Армии. По сравнению с танком Т-64А боевая эффективность Т-64Б возросла в 1,6 раза. В этом же году Харьковский завод транспортного машиностроения им. Малышева приступил к серийному выпуску этих машин.
Главным отличием Т-64Б от Т-64А было значительное увеличение огневой мощи танка за счет установки комплекса управляемого вооружения 9К112 "Кобра" (по терминологии НАТО — АТ-8 "Songster") и автоматизированной системы управления огнем (СУО) 1А33. СУО 1А33 включает в себя квантовый прицел-дальномер
прибор слежения (ПДПС) 1Г42 с независимой стабилизированной линией визирования в двух плоскостях, баллистический вычислитель 1В517 с автоматическими датчиками ветра, крена, угловой скорости цели и др., стабилизатор вооружения 2Э26М и блок разрешения выстрела 1Г43.Прицел-дальномер прибор слежения 1Г42 со встроенным квантовым дальномером имеет диапазон измерения дальности от 500 до 4000 м. Увеличение прицела плавно изменяется при помощи панкратической системы в пределах от 3,9 до 9х Так как при минимальном увеличении поле зрения прицела составляет 20 град, то дополнительный призменный прибор наблюдения у наводчика убрали. При стрельбе из танка с использованием СУО время на подготовку и производство первого выстрела сократилось почти в два раза.
Значительно повышает огневую мощь танка комплекс управляемого ракетного вооружения 9К112 "Кобра". Комплекс управляемого вооружения танка Т-64Б имеет радиокомандную систему управления ракетой и предназначен для обеспечения ведения эффективного огня из пушки управляемыми ракетами по танкам противника, другим бронированным и малоразмерным целям. Комплекс позволяет поражать неподвижные и движущиеся со скоростью до 70 км/ч цели с места и с ходу на дальностях от 100 до 4000 м. в том числе и низколетящие вертолеты противника.

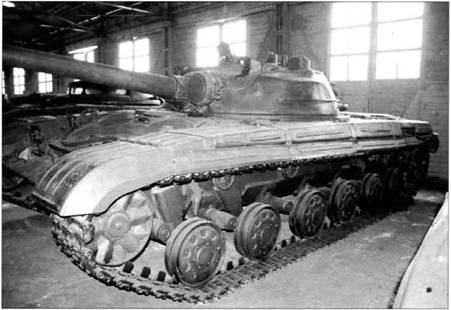

Ходовая часть и резинотканевый сплошной экран танка Т-64А. Такие экраны стали устанавливать на Т-64А и Т-64Б с 1980 г.
Отвал оборудования для самоокапывания, установленного в походном положении
Вид сзади на башню танка Т-64А выпуска между 1972 и 1975 гг
Коробка с лентой на 150 патронов для пулемета НСВТ-12,7-Утес-
Крышка люка наводчика танка Т-64А Хорошо виден лючок для установки воздухопитающей трубы 0ПВТ
Лобовой верхний лист корпуса Т-64А, хорошо виден дополнительный 20-мм лист, наваренный при проведении капитального ремонта
12.7-мм пулемет НСВТ-12.7 "Утес"
Уступая в быстродействии (боевая скорострельность комплекса составляет 2–3 выстрела в минуту), он имеет большую эффективную дальность стрельбы, высокое могущество действия снаряда но цели и высокую точность стрельбы. Бронепробиваемость ракеты 9М112 достигает 300 мм при угле встречи 60 град, к нормали на всей дальности стрельбы, а суммарные срединные ошибки при стрельбе с ходу по движущейся цели по вертикали и горизонтали на дальности 4000 м не превышают 50 см. Высокая эффективная дальность стрельбы с использованием комплекса управляемого вооружения позволяет вести огонь по танкам противника при отсутствии их ответного огня, не демаскируя себя при этом. т. к. выстрел из пушки управляемой ракетой не образует сильного пыле-дымового облака, какое образуется при стрельбе из танка обычными артиллерийскими боеприпасами.
При некоторой подготовке наводчиков можно значительно увеличить быстродействие комплекса управляемого вооружения за счет сокращения времени на наводку в цель, т. е. выстрел управляемой ракетой производится до наведения прицельной марки на цель, а точное наведение осуществляется в то время, когда ракета уже летит к цели. При таком способе стрельбы УР быстродействие комплекса управляемого вооружения сравнимо с быстродействием комплекса вооружения танка при стрельбе обычными боеприпасами, ч то и было подтверждено экспериментальными стрельбами.
