Для предотвращения протечек гидрожидкости прежнюю сальниковую набивку уплотнений пришлось заменить резиновыми уплотнительными кольцами, внедрив новшество и на орудиях других систем.

Опускаемый лафет с вооружением МиГ-15 существенно упрощал подготовку машины.

Чтобы летящие наружу звенья ленты не били по обшивке, у отверстий их выброса были установлены направляющие, отводящие звенья от борта самолета.

Для защиты самолетной обшивки от пороховых газов фюзеляж МиГ -15бис снизу прикрывался стальным экраном.

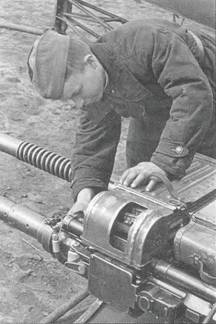

Техник по вооружению готовит пушечную установку истребителя МиГ-15бис. В окне рукава подачи видна патронная лента к НР-23.

Пушки Н-37Л являлись основным вооружением истребителя Як-25.

Пушечная установка самолета Як-25. Хорошо видны стальные щиты-экраны у дульных срезов и локализаторов, защищающие борт самолета от пороховых газов.

Мощный локализатор пушки на Як-25 являлся частью конструкции самолета.

В течение ряда лет пушки Н-37 и НР-23 были основными образцами артиллерийского вооружения истребителей. Для оценки эффективности их огня по вероятному противнику- американским стратегическим бомбардировщикам В-52, В-36 и В-50 — были проведены отстрелы Н-37 по «туполевскому Боингу» — Ту-4, имевшему сходную конструкцию. Результаты оказались впечатляющими: попадание всего одного 37-мм снаряда выводило бомбардировщик из строя.

Вооружение истребителей МиГ-15бис и МиГ-17 состояло из одной пушки Н-37 и двух НР-23, смонтированных на едином лафете в носовой части фюзеляжа. Удачное решение лафета, на котором компактно размещались и патронные ящики, позволяло опускать его из фюзеляжа для перезарядки и доступа к оружию.

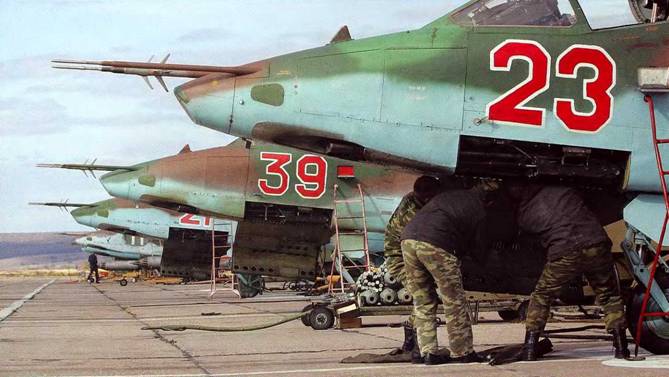

Штурмовики Су-25 из состава 899-го Гвардейского штурмового авиационного Оршанского дважды Краснознамённого ордена Суворова III степени полка Ш Ф.Э. Дзержинского.

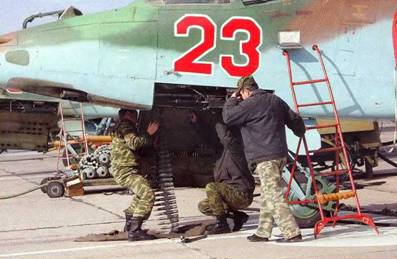

Обслуживание встроенной 30-мм двуствольной пушки ГШ-30-2. Аэродром Бутурлиновка.

Продолжение следует

Форт Копакабана

Михаил Лисов

Фото автора

В Бразилии год от года увеличивается число российских туристов. Очевидно, общий подъем экономики нашей страны расширил круг людей, которым стало доступно посещение отдаленных регионов планеты.

В Рио-де-Жанейро все чаще слышна русская речь. К сожалению, программы пребывания соотечественников в городе, где, согласно представлениям незабвенного сына турецкоподанного Остапа Берты-Мария Бендер-бея, «все население ходит в белых штанах», не включают посещение военно-исторических музеев. А здесь есть что посмотреть.

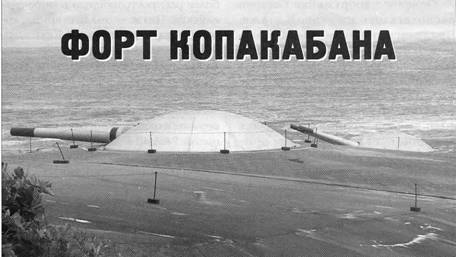

Правый фланг бухты Копакабана прикрывает величественное сооружение — одноименный форт, без сомнения, относящийся к шедеврам фортификации, мощь которых так никогда и не была востребована. Еще на пляже издали можно рассмотреть две полусферические башни по два крупнокалиберных ствола в каждой, установленные на вершине полусферической крепости на самом мысу.

Человеку, заинтересованному «странным сооружением на горизонте», попасть в форт несложно. К входу, который охраняет солдат в исторической форме и три-четыре военнослужащих бразильских вооруженных сил, ведет прекрасная вымощенная булыжником дорога. Еще до ворот любители исторической боевой техники могут детально осмотреть две французские 75-мм пушки Schneider С 18,6 Model 1918, изготовленные по заказу Бразилии в 1923 г. В боевых действиях эти системы практически не участвовали, однако до сих пор в ряде подразделений армии страны они используются как салютные пушки.

Перед входом — касса. Пройти на территорию форта в принципе можно и без билета, но отдать 4 реала (около 70 рублей по отечественным меркам), честное слово, не жалко, тем более что билет позволит попасть внутрь береговой батареи и в небольшой военно-исторический музей.

К батарее дорога ведет мимо зданий казарм. В настоящий момент здания (как и вся территория форта) принадлежат Министерству обороны и используется по назначению. В зданиях размещается центральная военная библиотека, временный выставочный зал, администрация, музей и собственно подразделения береговой обороны. Вдоль зданий установлены орудия времен Первой и Второй мировых войн.

Первый экспонат — 80-мм пушка Krupp С.28 Modell 1913, произведенная в Германии в 1913 г. по заказу Бразилии. Немцы успешно выполнили заказ, который попал на вооружение страны-противника Германии в Первой мировой войне. Впрочем, 80-мм пушки урона кайзеровской армии не нанесли, оставшись за океаном. Рядом — еще одно крупповское детище — 75-мм полевая пушка образца 1908 г. Табличка рядом с орудием искрение предупреждает, что происхождение экспоната остается загадкой. Бразильские архивы не оставили упоминания о том, как немецкая скорострельная пушка вообще попала в страну. Кстати, подобные ссылки на неизвестное происхождение, будут встречаться и далее.

80-мм пушка Krupp С.28 Modell 1913.

75-мм полевая пушка Krupp образца 1908 г.

37-мм пятиствольная пушка Гочкис образца 1876 г.

Из других артиллерийских экспонатов вдоль казарм табличками оснащены всего четыре пушки — 37-мм пятиствольный Гочкис 1876 г., состоявший на вооружении 4-го артиллерийского батальона вплоть до начала XX века, один из двух сохранившихся до настоящего времени 75-мм Бофорсов 1926 г. рождения, 37-мм противотанковая пушка М4 американского производства, применявшаяся в пехотных и кавалерийских полках Бразильских экспедиционных сил в Италии с 1943 по 1950 г., а также 57-мм американская же противотанковая М2, поступившая на вооружение 3-го пехотного полка 1-й пехотной экспедиционной дивизии в 1950 г. Остальные экспонаты, хотя и привлекают большое внимание, но остаются форменной загадкой для неспециалиста.

Мощенный булыжником путь приводит, наконец, к входу на батарею. Строительство артиллерийского комплекса для прикрытия Копакабаны было завершено в 1914 г. Основой позиции стали те самые две двуствольные башни, которые можно увидеть с пляжа этого престижного района Рио. Орудия, естественно, крупповские, калибром 305-мм в первой башне и 190-мм — во второй. Артиллерийская позиция размешена в двухъярусном железобетонном укрытии со сферической крышей. На первом ярусе располагались казармы форта, столовая, телеграф, оружейная комната помещение коменданта, лазарет, туалеты, склад боеприпасов с системой механической подачи и системы жизнеобеспечения.
