— некоторое увеличение (около 2 %) противоснарядной стойкости башни.
В 1954 г. для литых башен с толщиной стенок до 250 мм была создана сталь МБЛ-1 (Мариупольская броневая, литая — первая) с уменьшенным содержанием никеля и повышенным содержанием марганца и хрома, которую внедрили в серийное производство на заводах № 174 и N9200. В середине 1950-х гг. в московском филиале ВНИИ-100 (до 13 мая 1955 г. — ЦБЛ-1) разработали и в 1958 г. внедрили в серийное производство технологию термической обработки крупного броневого литья (литых башен), обеспечивавшую высокие боевые качества. Повышение противоснарядной стойкости (с 715 до 735 м/с) литых башен,
Кроме того, в 1958 г. в филиале ВНИИ-100 была проведена ОКР по изучению возможности расширения производства башен танков Т-54 в особый период. Особенность данной работы заключалась в изготовлении башни, сваривавшейся из двух-четырех частей. В результате была разработана технология и изготовлена оснастка для производства 5 сварнолитых башен, сваривавшихся из трех частей. При этом термообработка такой башни не вызывала чрезмерного коробления деталей, а ее размеры находились в пределах допуска по чертежу.
В 1963 г. заводом № 174 совместно с филиалом ВНИИ-100 была разработана и внедрена в производство сталь СБЛ-2 с увеличенным содержанием углерода и никеля и введением ванадия.
Таблица 33 Сравнительные данные по противокумулятивной стойкости основного бронирования отечественных и зарубежных танков
Средние танки
Тяжелые танки
Элементы броневой защиты
курсовой угол обстрела
СССР
США
Великобрит.
курсовой угол обстрела
СССР
США
Велибрит.
Франция
Т-55
«Объект 430»
М48А2
«Центурион» Mk7
M-48A2
Т-10
«Объект 770»
«Объект 279»
M-103
«Конкэрор»
АМХ-50
Башня
лоб
0-45°
208-212
245-263
178
152
0-60°
216-220
264-300
328 354
196
175
131
борт
90°
80
191-202
76
90
90°
89-121
234-254
328-354
137/91
103
более 100
верхняя лобовая
0°
200
240 230
*
240
140
0°
209
**
288
261 276
310
254
260
171
нижняя лобовая
0°
174
209
136
106
0°
190
248-252
310
146
152
***
Корпус
верхний пояс борта
90°
80
85
106
52
90°
176-170
220
238-258
78
51
100
нижний пояс борта
90°
80
80
87
52
90°
81
105
238-258
52
51
100
* По курсовому углу 40°.
** По курсовому углу 40°.
*** Данные отсутствуют.

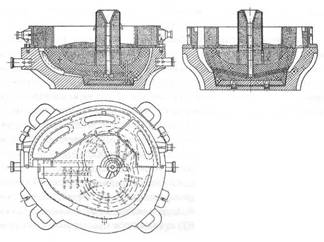

Схема технологического процесса отливки башни танка Т-54 в кокиль.
Эта сталь использовалась для изготовления башен танков Т-55, Т-55А и Т-62.
Проверка качества литой и катаной брони корпусов и башен танков на заводах N275, N«200, № 183 и Мариупольском им. Ильича осуществлялась с помощью метода гамма-дефектоскопии, разработанного в 1948–1951 гг. Институтом физики металлов Уральского филиала Академии наук СССР (АН СССР).
Для противопульной броневой защиты легкого танка ПТ-76 (ПТ-76Б) применялась кремнемарганцевомолибденовая сталь марки 2П высокой твердости с содержанием углерода 0,23-0,29 %. Впоследствии в ЦБЛ-1 для изготовления противопульной брони создали стали 55К и 54П, не требовавшие низкого отпуска после сварки и обеспечивавшие практически такую же противопульную стойкость, что и сталь 2П с низким отпуском. Это позволило организовать производство бронекорпусов некоторых легкобронированных машин без применения отпускных печей больших размеров.
Однако улучшение качества броневой стали не могло существенно влиять на усиление защищенности танка в том случае, если металл, используемый для изготовления брони, мог применяться и для бронебойных калиберных снарядов. Тем самым восстанавливалось положение, существовавшее до введения брони улучшенного качества. Поэтому в конце 1950-х — начале 1960-х гг. были развернуты НИР по созданию таких материалов, которые могли бы применяться для защиты танка, а для изготовления снарядов их использование было бы невозможно или малоэффективно. Кроме того, наряду с повышением противоснарядной стойкости броневой защиты остро встал вопрос ее противокумулятивной стойкостьи.
В 1957 г. во ВНИИ-100 была проведена НИР по оценке противокумулятивной стойкости всех отечественных танков, как серийного производства, так и опытных образцов: Т-55, Т-10, «Объект 140», «Объект 430», «Объект 907», «Объект 277», «Объект 278», «Объект 279» и «Объект 770». Оценка защиты танков проводилась исходя из расчета их обстрела отечественным невращающимся кумулятивным 85-мм снарядом (по своей бронепробиваемости он не уступал зарубежным кумулятивным снарядам калибра 90 мм и даже превосходил их) под различными курсовыми углами, предусматривавшимися действовавшими в то время ТТТ. Результаты этой НИР легли в основу разработки ТТТ по защите танков от кумулятивных средств поражения. Сравнительные данные по противокумулятивной стойкости броневой защиты некоторых отечественных и зарубежных танков представлены в таблице 33.
Выполненные в НИР расчеты показали, что наиболее мощной броневой защитой обладал опытный тяжелый танк «Объект 279» и средний танк «Объект 907». Их защита обеспечивала непробитие кумулятивным 85-мм снарядом со стальной воронкой в пределах курсовых углов: по корпусу ±60°, башне — ±90°. Для обеспечения защиты от снаряда данного типа остальных танков требовалось утолщение брони, которое приводило к значительному увеличению их боевой массы: Т-55 на 7700 кг, «Объект 430» на 3680 кг, Т-10 на 8300 кг и «Объект 770» на 3500 кг.
