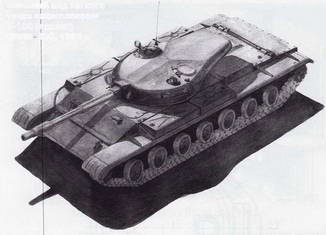

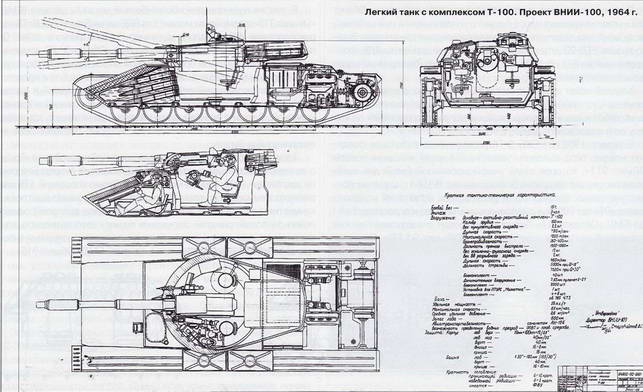

Работы по созданию легкого танка, вооруженного 100-мм нарезной пушкой высокой баллистики, были продолжены в 1970-х гг. в конструкторских бюро ВгТЗ в Волгограде («Объект 934») и КМЗ в Кургане («Объект 685»).

Серийные танки

Танк ПТ-76 предназначался для ведения разведки, выполнения боевых задач, связанных с форсированием водных преград, а также для применения в морских десантных операциях. Он был разработан в 1949-1950 гг. в КБ ЧКЗ совместно с ВНИИ-100 с привлечением конструкторов КБ завода «Красное Сормово» под общим руководством главного конструктора Ж.Я. Котина. Опытный образец танка, изготовленный на ЧКЗ в феврале 1950 г. и получивший обозначение «Объект 740», в марте-апреле того же года прошел заводские испытания. В июле-августе 1950 г. два опытных образца, доработанные по результатам заводских испытаний первого опытного образца, успешно прошли государственные испытания.

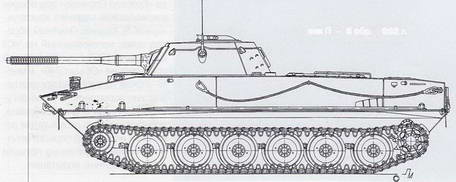

Танк ПТ-76 обр. 1952 г. (вид на левый борт).

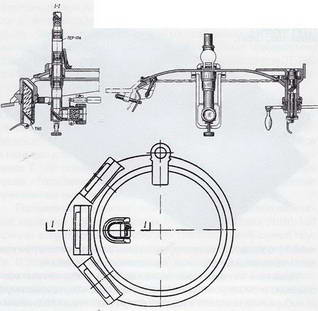

Установка прибора наблюдения механика-водителя ПЕР-17.

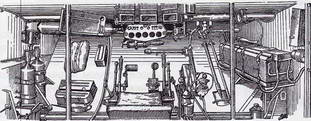

Отделение управления танка ПТ-76 обр. 1952 г.

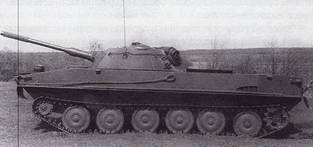

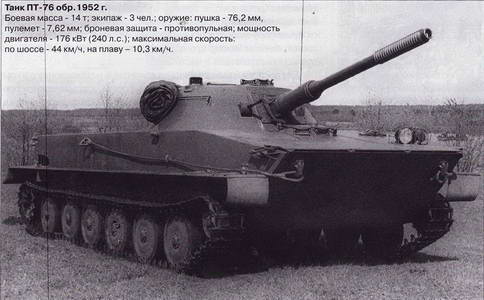

Танк ПТ-76 обр. 1952 г.

В мае-июне 1951 г. на СТЗ для проведения войсковых испытаний была выпущена установочная партия из десяти машин. Организация и подготовка выпуска установочной партии, а затем и серийного производства танка на СТЗ осуществлялись специально организованным ОКБ под руководством М.С. Лопатина (по январь 1951 г.) и М.М. Романова при непосредственном участии Л.С. Троянова. Ответственным за подготовку чертежно-конструкторской документации машины применительно к технологии производства завода являлся заместитель главного конструктора Н.И. Гадалин. На вооружение Советской Армии танк был принят постановлением Совета Министров СССР №3636-1447 от 6 августа 1952 г. и приказом Военного министра СССР №211 от 16 августа 1952 г. Его серийное производство началось на СТЗ в 1952 г. и было прекращено в 1959 г. Всего за это время (с учетом установочной партии 1951 г.) для оснащения частей и подразделений Советской Армии изготовили 1896 танков ПТ-76.

Танк ПТ-76 имел классическую схему общей компоновки с продольным расположением двигателя в корпусе. Экипаж состоял из трех человек: механика-водителя, командира (он же наводчик) и заряжающего. Корпус машины был разделен натри отделения: управления, боевое и моторно-трансмиссионное.

Отделение управления располагалось в носовой части корпуса. В нем размещались: сиденье механика-водителя (в центре отделения); рычаги и педали управления танком; привод к волноотражательному щиту; контрольно-измерительные приборы; аппарат танкового переговорного устройства; две аккумуляторные батареи; баллон со сжатым воздухом, краном и манометром; два баллона с углекислотой и автомат-переключатель системы ППО; ручной топливный насос; топливный распределительный кран; топливомер; выключатель батарей и часть ЗИП.

В крыше отделения управления над сиденьем механика-водителя находился входной люк, закрывавшийся с помощью специального винтового механизма поворотной броневой крышкой. В основании люка в шахтах монтировались три смотровых прибора ТНП механика-водителя, обеспечивавшие ему сектор обзора 167°, при этом непросматриваемое пространство перед танком составляло 8,3 м, в сторону каждого борта в пределах сектора обзора – 10м. При движении танка на плаву с поднятым волноотражательным щитом использовался перископический прибор ПЕР-17, который монтировался в специальном посадочном гнезде крышки люка механика-водителя.

В днище корпуса слева за сиденьем механика-водителя располагался люк запасного выхода, броневая крышка которого откидывалась наружу.

Боевое отделение находилось в средней части корпуса и в башне танка. В башне размещались основное оружие, приборы наблюдения и стрельбы, часть боекомплекта, механизм поворота башни, радиостанция, сигнальный пульт, вентилятор боевого отделения. Кроме того, в боевом отделении располагались: сиденье заряжающего (справа от пушки); сиденье командира (слева от пушки); ручной водооткачивающий насос; вращающийся пол с частью боекомплекта; вращающееся контактное устройство; два ручных огнетушителя и часть ЗИП.

Для посадки и выхода из танка командира и заряжающего в крыше башни имелся люк продолговатой формы, закрывавшийся броневой крышкой на петлях. Над рабочим местом командира на крышке люка устанавливалась вращающаяся командирская башенка с танковым перископом командира ТПКУ и двумя боковыми смотровыми приборами ТНП, обеспечивавшими командиру обзор без поворота башенки в секторе 180°. У заряжающего в крыше башни монтировался вращающийся смотровой прибор МК-4.

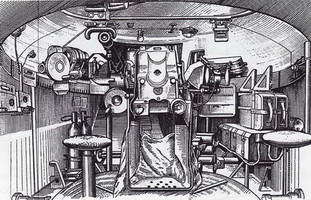

Боевое отделение танка ПТ-76 обр. 1952 г.

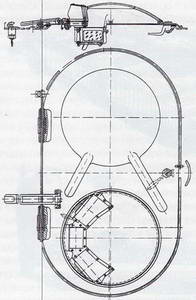

Крышка люка башни с командирской башенкой.

Смотровой прибор командира ТПКУ и его установка (справа).

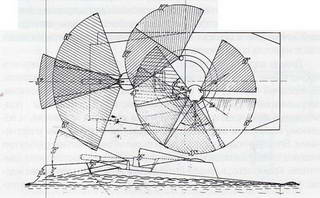

Схема обзора из танка ПТ-76 обр. 1952 г.

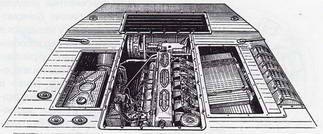

МТО танка ПТ-76 обр. 1952 г.

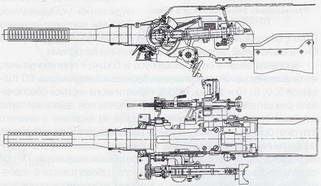

Установка 76,2-мм пушки Д-56Т и спаренного пулемета СГМ в башне танка ПТ-76 обр. 1952 г.

Механизм поворота башни танка ПТ-76 обр. 1952 г.

МТО располагалось в кормовой части корпуса танка и было отделено от боевого отделения перегородкой. В нем размещались силовая установка, агрегаты трансмиссии, два водомета и водооткачивающие насосы.

Основным оружием танка являлась 76,2-мм нарезная танковая пушка Д-56Т. Высота линии огня составляла 1790 мм. В качестве вспомогательного оружия использовался спаренный с пушкой 7,62-мм пулемет СГМ, который крепился на привапочной площадке люльки с правой стороны. При стрельбе прямой наводкой из спаренной установки применялся телескопический шарнирный прицел ТШК-66. Стрельба из пушки с закрытых огневых позиций велась с помощью бокового уровня и башенного угломера. Наибольшая прицельная дальность стрельбы из пушки прямой наводкой и с закрытых огневых позиций равнялась, соответственно, 4000 и 12100 м. Мертвое (непростреливаемое) пространство для спаренной установки составляло 29 м.

Углы вертикальной наводки спаренной установки находились в пределах от -4°30ч до +30±1°. Наводка осуществлялась с помощью подъемного механизма и механизма поворота башни с ручным и двухскоростным электромоторным (ЭПБ-4) приводами независимого действия, оснащенными сдающими механизмами. Скорость вращения башни при повороте от электромоторного привода зависела от ступеней включения контроллера электромотора. Максимальная скорость поворота башни достигала 20 град./с. Спусковой механизм пушки состоял из электроспуска и механического (ручного) спуска. Рычаг электроспуска располагался на рукоятке маховика подъемного механизма, а рычаг механического спуска – на щите ограждения пушки. Боевая скорострельность составляла 7 выстр./мин.

В боекомплект танка входили 40 унитарных выстрелов к пушке: с бронебойно-трассирующим (БР-350Б), с подкалиберным бронебой- но-трассирующим (БР-350П), с кумулятивным (БП-350М), осколочно-фугасным (ОФ-350) или с осколочным (0-350А) снарядами (см. «ТиВ» №9/2008 г.) и 1000 патронов к пулемету.

Дальность прямого выстрела при высоте цели 2 м бронебойным снарядом составляла 760 м, подкалиберным бронебойно- трассирующим – 1050 м, кумулятивным – 400 м и осколочно-фугасным – 820 м.

Боекомплект к пушке размещался в 24-местной укладке, располагавшейся на вращающемся полу, 14-местной укладке-этажерке и двух одноместных укладках на стенке башни. Боекомплект к пулемету находился в четырех патронных коробках (две – в каркасе, укрепленном на погоне башни впереди заряжающего, одна – в каркасе на 24-местной укладке и одна – в рамке, закрепленной на кронштейне пулеметной установки).

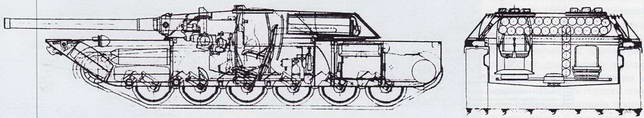

Размещение боекомплекта в танке ПТ-76 обр. 1952 г.

Внутреннее устройство корпуса ПТ-76 обр. 1952 г.

Корпус и днище танка ПТ-76 обр. 1952 г.

Схема броневой защиты танка ПТ-76 обр. 1952 г.

Кроме того, в боевом отделении укладывались 7,62-мм пистолет-пулемет ППШ с боекомплектом 284 патрона (4 магазина), 15 ручных гранат Ф-1 и сигнальный пистолет с 20 сигнальными патронами.
