В системе электрооборудования в качестве источников электрической энергии использовались соединенные последовательно-параллельно четыре аккумуляторные батареи 6СТЭН-140 или 6МСТ-140 общей емкостью 280 А ч и генератор Г-73 мощностью 1,5 кВт с реле-регулятором PFT-30 и отдельным фильтром ФГ-57 (был включен в цепь генератор-реле-регулятор и предназначался для подавления помех радиоприему при работе генератора). Вместо электростартера СТ-16 стал устанавливаться модернизированный стартер СТ-16М. Основными потребителями электроэнергии являлись: электростартер, электропривод башни ЭПБ-4, мотор-вентиляторы МВ-42, реле электроспусков пушки (FT-9) и пулеметов (РП-1), электрический сигнал ВГ-4, приборы наружного освещения
Все агрегаты привода ЭПБ-4 были экранированы и имели экранированные выводные зажимы и клеммы. Кроме того, в цепь электропривода был введен фильтр ФГ-57, обеспечивавший подавление помех радиоприему, возникавших при его работе, а также концевое контактное устройство командирского люка, исключавшее висящие провода.
В качестве средств связи на танке устанавливались: для внешней – коротковолновая радиостанция 10РТ-26Э с новым монтажным комплектом, который позволил полностью устранить помехи при радиоприеме и увеличить дальность надежной связи телефоном; для внутренней – танковое переговорное устройство ТПУ-4-47.
Изменениям подверглось размещение ЗИП снаружи машины, а укладку бревна для самовытаскивания перенесли с правой надгусеничной полки на корму корпуса, где к ее среднему листу были приварены специальные кронштейны. Усилили также буксирный трос.
На танке допускалось размещение и транспортировка десанта в количестве четырех человек. Численность десанта обуславливалась возможностью его укрытия за башней и сохранением боеспособности после совершения длительного марша, ведением огня экипажем и десантом во время движения, а также условиями обеспечения нормального эксплуатационного режима работы агрегатов танка.
В процессе серийного производства в танк Т-54 обр. 1949 г. были внесены изменения, повысившие его боевые и эксплуатационные качества 84* .
В 1950 г.:
– с января ввели уплотнение ведомого вала бортового редуктора, которое отличалось от ранее устанавливавшегося использованием самоподжимного резинового сальника (манжеты) и одноручьевого лабиринта.
– в апреле боекомплект к пулеметам СГ-43 увеличили до 3500 патронов;
– ввели фиксатор крышки люка механика-водителя в закрытом положении;
– вместо сигнала ВГ-4 стал монтироваться электрический сигнал С-22;
– вместо установки пробок ввели кран отключения котла форсуночного подогревателя, обеспечившего лучшую герметизацию системы подогрева и полное отключение котла от цепи циркуляции охлаждающей жидкости, а также снижение объема работ при переходе с летней эксплуатации к зимней и наоборот (с августа);
– перешли на заправку бортовых редукторов осерненной смазкой, что значительно уменьшило износ активных поверхностей зубьев шестерен;
– улучшили условия подвода смазки к обеим подшипникам опорного катка, упразднив заправочную (центральную) пробку в колпаке катка и заменив ее двумя пробками (заправочной и воздушной), устанавливавшимися по периферии колпака;
– ввели регулируемое по высоте сиденье механика-водителя, что значительно улучшило условия его работы.
С 1951 г.:
– для повышения надежности работы опорных катков увеличили толщину ребер их дисков с 10-11 до 13-15 мм и установили роликовые подшипники с обрезным буртом;
84* Здесь и далее приводятся основные изменения.

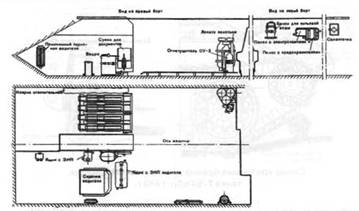

Укладка ЗИП в корпусе, в башне и снаружи танка Т-54 обр. 1949 г.
– вместо аккумуляторных батарей 6СТЭН-140 стали устанавливать сухозаряженные батареи с мипоровой сепарацией – 6СТЭН-140М.
– телескопический прицел TLU-20 заменили более совершенным прицелом ТШ2-22 с переменным и 3,5- и 7-кратным увеличением, оснащенным очистителем защитного стекла прицела, светофильтром и трещоткой в приводе механизмов углов прицеливания (исключала самопроизвольное проворачивание маховичка). Окулярная часть прицела могла регулироваться по направлению (с марта – на заводе №183 и с апреля – на заводах №75 и №174);
– ввели уплотнение цапф пушки для исключения попадания пыли в игольчатую опору (с июня);
– установили уплотнение погона командирской башенки и турели зенитного пулемета, а также дополнительное уплотнение погона башни;
– сократили боекомплект к пулеметам СГ-43 до 3000 патронов, увеличив боекомплект к пулемету ДШК до 500 патронов;
– пулеметы СГ-43 заменили 7,62-мм модернизированными пулеметами СГМ (СГМТ), а вместо пистолета-пулемета ППС обр. 1943 г. стал укладываться 7,62-мм автомат АК-47 с тем же боекомплектом;
– с целью повышения срока службы торсионных валов подвески ввели фосфотацию и накатку их поверхностного слоя;
– с июля стала устанавливаться новая командирская башенка, которая обеспечила лучшее наблюдение за местностью благодаря установке смотровых блоков вместо пентопризм (имели большее искажение). Кроме того, были облегчены выемка и установка смотровых блоков и перевод башенки из походного положения в боевое благодаря введению рукоятки с приводом стопора по-походному;
– ввели надульный чехол для пушки и уплотнение крышек магазинов-коробок для спаренного и зенитного пулеметов (защита от пыли);
– для облегчения работы подающего механизма курсового пулемета установили подающую пружину в его магазин-коробку;
– произвели дополнительное уплотнение моторной перегородки в местах прохода тяг и трубопроводов подогревателя;
– с целью уменьшения пылевого воздействия на механика-водителя при вождении танка ввели резиновые козырьки на передних подкрылках надгусеничных полок, однако впоследствии они не использовались;
– часть машин оборудовалась для навешивания противоминного каткового трала ПТ-54.
Танк Т-54 обр.1949 г., оборудованный под установку минного трала ПТ-54. Машина прошла частичную модернизацию в ходе капитального ремонта (установлен защитный чехол маски пушки, вторая фара со СМУ),1957 г.
Танк Т-54 обр. 1951 г.
Боевая масса – 36 т; экипаж – 4 чел., оружие: пушка – 100 мм нарезная, 2 пулемета – 7,62 мм, 1 пулемет – 12,7 мм зенитный; броневая защита – противоснарядная; мощность двигателя – 382 кВт (520 л.с.); максимальная скорость – 48-50 км/ч.
