Механическая тяга. КПД дизеля

Александр Кириндас, Михаил Павлов

См. «ТиВ» №9,11,12/2010 г., №1,5,7,9-11/2011 г.

Накануне

В феврале 1893 г. Рудольф Дизель получил патент на двигатель, по имени изобретателя вот уже более ста лет называющийся«дизельным». Первый работоспособный образец мотора своей конструкции был изготовлен Р. Дизелем к началу 1897 г. и 28 января успешно прошел испытания. К этому времени четко обозначилась потребность народного хозяйства и военного ведомства в транспортном двигателе, работавшем на тяжелом топливе. С самого момента появления такой мотор нашел горячих приверженцев в нашей стране, а лицензию на выпуск дизельмотора приобрел завод Нобелей в Петербурге.

К числу достоинств моторов, работавших на тяжелом топливе, относились: отсутствие электрической системы зажигания, меньший на 25-35% удельный расход топлива и его меньшая пожароопасность. Более высокая плотность дизельного топлива позволяла использовать под него баки меньшего объема.

Уже в 1903 г. дизелем петербургского завода Нобелей был оснащен первый в мире теплоход «Вандал». Однако в деле внедрения дизельных двигателей на транспорте возникли и существенные трудности, поскольку для изготовления их топливных систем требовалось применение сложного, а следовательно, и более дорогого, прецизионного оборудования. Кроме того,дизели отличались в целом большей металлоемкостью и существенной удельной массой. Более высокое по сравнению с карбюраторными двигателями давление вспышки (примерно двух-четырех кратное) предъявляло повышенные требования к прочности и жесткости кривошипно-шатунного механизма. Ручной пуск дизельных двигателей был практически невозможен, что, в свою очередь, вызывало необходимость установки специальных пусковых устройств. Поэтому первые опыты с применением дизелей на автомобильном или воздушном транспорте не имели успеха, и они изначально не могли конкурировать с карбюраторными (бензиновыми) двигателями. Первоначально развитие получили малооборотные судовые дизели, а также мобильные дизель-генераторы, предназначавшиеся для снабжения электричеством отдаленных жилых, народнохозяйственных или иных объектов.

Общее устройство трактора Мамина с нефтяным калоризаторным мотором.

Мы пойдем своим путем

В качестве своеобразной альтернативы традиционному дизельному двигателю рассматривались калоризаторные нефтяные моторы. Один из таких моторов в 1903 г. запатентовал русский изобретатель Я.В. Мамин. В этом двигателе конструктор использовал дополнительную камеру с тепловым аккумулятором в виде вставного запальника («калоризатора»). Калоризатор перед началом работы двигателя нагревали от постороннего источника тепла, а затем дальнейшая работа двигателя обеспечивалась за счет самовоспламенения топлива. В качестве топлива для двигателя с калоризатором использовалась сырая нефть. Двигатели такого типа получили название «русский дизель».

Производство калоризаторных нефтяных двигателей не требовало сложного оборудования и отличалось крайней простотой, однако попытки их применения в качестве транспортных силовых установок оказались не вполне удачными. Пуск двигателя был крайне трудоемким процессом, поскольку осуществлялся путем длительного подогрева калоризатора. Они отличались тихоходностью и крайне низкой литровой мощностью. Конечно, необходимые на подогрев калоризатора затраты времени (20-30 мин), были вполне сопоставимы со временем разведения паров первых тракторов, но стремительное совершенствование карбюраторных двигателей на легком топливе ограничило область применения «русских дизелей» стационарными силовыми установки, в основном для привода сельхозмашин. Подобные двигатели нашли применение и на первых отечественных тракторах так называемого «русского типа» (см. «ТиВ» №5/2011 г.).

Выбор калоризаторного нефтяного мотора для первых отечественных тракторов объяснялся стремлением максимально снизить трудоемкость изготовления и применить относительно дешевые конструкционные материалы, что теоретически должно было способствовать уменьшению стоимости изготовления и ремонта самого трактора. Другим важным аспектом снижения стоимости первых тракторов стало использование колесного движителя как отличающегося существенно меньшей металлоемкостью в сравнении с гусеничным, правда, в ущерб тяговым показателям. Важным недостатком тракторов «русского типа» оказалось то, что они на практике отличались неудовлетворительной топливной экономичностью и повышенным расходом воды, а также малой производительностью, поэтому их применение для пахоты было нерентабельно. В связи с этим большинство тракторов применялось в качестве передвижных силовых установок. Перспективы использования маломощных колесных тракторов в военных целях не могли оцениваться как благоприятные.

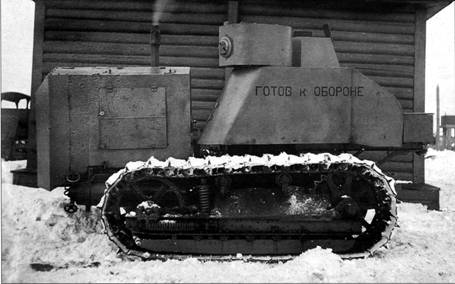

Несмотря на все возможные конструктивные противоречия, казалось заманчивым объединить преимущества гусеничного трактора и предельно простую конструкцию калоризаторного нефтяного мотора. В развитие данной оригинальной концепции в тракторной лаборатории НАМИ были разработаны проекты тракторов «Лабтрак» с нефтяными моторами различной мощности: сельскохозяйственного – 8,8 кВт (12 л.с.), двойного назначения – 19,1 -20,6 кВт (26-28 л.с.) и военного – 35,3-38,2 кВт (48-52 л.с.). Наиболее детально были проработаны проекты тракторов с двигателями мощностью 19,1 -20,6 кВт (26-28 л.с.).

В основу концепции проектирования тракторов «Лабтрак» были положены следующие принципы:

«1) Употребление высокосортных материалов, как например, стали никелевой, ванадиевой и др. изготовляемых на очень немногих русских заводах и в очень ограниченном количестве, – должно быть сведено до минимума и употребляться лишь там – где без этого будет резко нарушаться пропорция конструкции.

2) Конструкции всех 3-х моделей должны быть разработаны таким образом, чтобы иметь возможно более одинаковых деталей, каковые будут изготовляться по принципу взаимозаменяемости, чем будет достигаться удешевление как самого производства так и дальнейшего ремонта машин».

На тракторе Г. 26-28 поперек продольной оси машины устанавливался двухцилиндровый двухтактный двигатель с горизонтальным расположением цилиндров. На концах коленчатого вала двигателя размещались две зубчатки и маховики. Промежуточный вал трансмиссии имел четыре цилиндрических шестерни, связанных с валом с помощью двух кулачковых и двух дисковых сцеплений. С использованием первых обеспечивалось изменение передаточных чисел трансмиссии или скоростей движения трактора. С помощью вторых осуществлялось управление (поворот) машиной за счет выключения одной из гусениц. Всего в состав трансмиссии входили восемь цилиндрических шестерен, которые располагались в глухих картерах. Крутящий момент от коленчатого вала двигателя на промежуточный вал трансмиссии мог передаваться с двух сторон (слева или справа),«причем этими переборами и достигается изменение скорости». За счет изменения передаточных чисел трансмиссии скорость движения трактора составляла от 3 до 6 км/ч. Движение задним ходом обеспечивалось реверсом двигателя. Гусеницы трактора, представлявшие собой тип промежуточных роликовых цепей, свободно подвешивались к раме трактора на передней поперечной рессоре и имели центр качания на основной оси, совпадавший с валом ведущих зубчаток.

Радиаторы системы охлаждения двигателя располагались слева и справа от него так, что вентиляторы для их охлаждения были связаны с маховиками коленчатого вала двигателя через фрикционы. Управление движением трактора и переключение передач осуществлялось с помощью двух рычагов. Для размещения водителя и одного пассажира трактор оборудовался двухместным сиденьем.

Трактор В. 26-28 имел продольно установленный двигатель с вертикальным расположением цилиндров и маховиком на коленчатом валу. В трансмиссии трактора использовались три конические шестерни, одна из которых располагалась непосредственно на коленчатом валу двигателя, а две других-на промежуточном валу трансмиссии. Причем с последним они соединялись с помощью кулачковых муфт. Конические шестерни промежуточного вала трансмиссии, в свою очередь, были жестко связаны с внешними коробками дисковых сцеплений, с помощью которых осуществлялось управление трактором. Вся трансмиссия состояла из трех конических и шести цилиндрических шестерен, из которых одна пара имела внутреннее зацепление. Трансмиссия обеспечивала трактору две передачи переднего хода (переключение передач осуществлялась с помощью перемещения концевых малых шестерен промежуточного вала и сцеплением их с той или другой парой шестерен конечной передачи). Для движения задним ходом в зацепление вводились левая или правая коническая шестерня с промежуточным валом трансмиссии.
