Представленный цикл статей посвящен истории создания и развития отечественных средств преодоления МВЗ. Изложены сведения о минных тралах для боевых машин (танков, БМП, БТР и т.д.) Сухопутных войск. Отражены основные этапы развития минных тралов и описываются отдельные группы средств, созданные для конкретных условий боевой обстановки.

При подготовке этих статей использовались архивные материалы периода 1940-1980-х гг., а по более ранним образцам систематизировались сведения, в разрозненном виде опубликованные в ряде открытых источников.

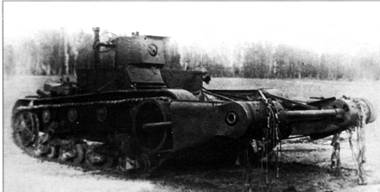

Противоминный трал ножевого типа, установленный на танке Т-26 (вариант №1).

Глава 1.

Первые противоминные тралы Советской Республики

Широкое применение МВЗ во время Первой мировой войны вызвало острую необходимость в средстве, которое максимально снизило бы влияние минных полей на темп продвижения бронетанковых войск и уменьшило бы их потери. Таким средством стал новый вид вооружения, монтируемый на танке, – противоминный трал.

Вопросам создания средств преодоления МВЗ в нашей стране уделялось значительное внимание. Однако первоначально работы носили поисковый характер, включающий в себя проверку всевозможных принципов траления мин с механическими взрывателями. В решении этой проблемы принимали активное участие сотрудники Военно-инженерной академии, предложившие первую систему инженерного вооружения, утвержденную в 1930 г.

Работы по созданию противоминного трала в Советском Союзе были начаты в 1932- 1934 гг., но до начала Второй мировой войны они не получили должного развития. Были разработаны и экспериментально проверены различные конструкции противоминных тралов для линейных танков: ножевой, бойковый и катковый. В создании этих средств принимали участие Е.Л. Грубин, Н.Ф. Быстриков, П.И. Кирсанов и другие.

Все тралы были колейными и тралили полосу местности впереди гусениц танка путем срабатывания мин (бойковый и катковый тралы) или выкапывания мин и отвода их в сторону (ножевой трал).

Первые опытные образцы ножевого трала были созданы для танка Т-26.

Ножевой противоминный трал для танка Т-26 изготовили в октябре 1932 г. на Петрозаводе в г. Ленинграде.

Опытный образецтрала представлял собой две отдельные секции, работающие совместно.

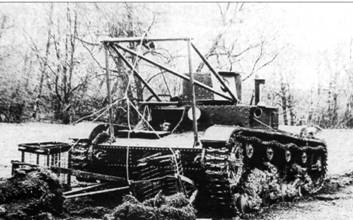

Противоминный трал ножевого типа, установленный на саперном танке СТ-26 (вариант №2).

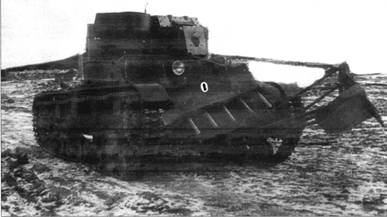

Секция противоминного трала ножевого типа, установленного на танке Т-26 (экспериментальный образец).

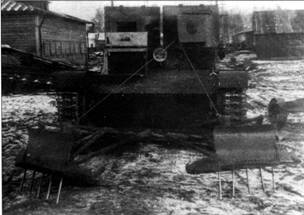

Секция противоминного трала ножевого типа, установленного на танке СТ-26.

< image l:href="#"/>

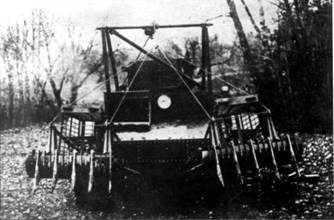

Противоминный трал ножевого типа, установленный на танке СТ-26 (вариант №3).

Противоминный трал бойкового типа, установленный на танке СТ-26.

В конструкцию трала входили: отвал, башмак, трубчатая рама, задвижка для ножей и ножи из инструментальной стали. Для левой и правой секции использовались ножи невзаимозаменяемой конструкции. Каждая секция трала крепилась на двух специальных подшипниках, способных сбрасывать трал с танка в случае необходимости. Для подъема и опускания трала применялась лебедка с двумя блоками. Подъем и опускание трала ножным или ручным приводом осуществлял пулеметчик.

Трал являлся средством индивидуального использования. Траление мин осуществлялось на двойной ширине колеи гусеницы танка на глубину до 250 мм со скоростью до 5 км/ч, при этом пропускались мины в межколейном пространстве.

В течение 1932-1933 гг. на полигоне ВИУ РККА были испытаны три образца противоминного трала ножевого типа.

Перевод всех тралов из походного положения в боевое осуществлялся без выхода экипажа из танка. Аварийная отцепка и поворот танка при движении в боевом положении были невозможны.

Рабочие органы ножевых тралов были не взрывоустойчивы, а при наезде на твердые предметы ножи ломались или деформировались настолько, что теряли работоспособность.

Все три варианта ножевого трала на испытаниях показали неудовлетворительные результаты и не были приняты на вооружение из-за целого ряда недостатков:

– невозможности траления мин в твердых и мерзлых грунтах и на заросшей кустарником местности;

– невозможности маневра машины при тралении мин;

– недостаточной прочности конструкции рамы и быстрого износа ножей;

– низкой скорости движения танка с тралом;

– зарезания ножей в грунт или самопроизвольного выхода из грунта.

Наличие дефектов принципиального характера, выявленных при испытаниях, привело к прекращению дальнейших работы по тралам ножевого типа.

Позднее, в 1936 г., были изготовлены и испытаны опытные образцы тралов бойкового типа, которые устанавливались на танках Т-26, БТ.

Трал крепился к передней части танка и был устроен следующим образом. На раме монтировались вращающиеся барабаны, приводимые в действие цепью «Галля» от ведущих колес. На барабанах с помощью тросов диаметром 10-12 мм фиксировались в определенном порядке 55 конических бойков, которые при вращении барабана ударяли по грунту и тем самым подрывали встречающиеся на пути мины.

Проведенные исследования бойковых тралов также выявили их существенные конструктивные недостатки и ограничения. В результате представленные образцы были забракованы, а дальнейшая их разработка – прекращена.

Бойковый противоминный трал для танка Т-28 (ТР-28) был разработан в КБ завода №185 инженерами И.Г. Белогурцевым и А.В. Калоевым. Установка трала предусматривала минимальные изменения в конструкции танка и обеспечивала траление мин перед идущей машиной на участке шириной 3,5 м.

Весной 1940 г. на заводе №185 опытный образец бойкового трала установили на Т-28, в июле-августе этот танк прошел испытания на НИБТ полигоне. На вооружение бойковый трал не принимался.

Бойковый трал имел барабан, на котором в определенном порядке располагались бойки, подвешенные на тросах диаметром 10-12 мм. При движении танка барабан приводился во вращение с помощью цепного привода от направляющего колеса танка. Для этой цели сбоку на направляющем колесе устанавливались две звездочки: одна (малая) – для цепного привода, вторая (большая) – для зацепления с цевками траков гусеницы и исключения проскальзывания направляющего колеса. Скорость траления составляла 10-15 км/ч.
