Вскоре в части начали поступать более современные Ми-24В, отличавшиеся новым прицельным оборудованием летчика вместо прежнего простенького коллиматорного прицела, а также ракетным комплексом нового поколения 9К113 «Штурм-В» со сверхзвуковыми ракетами 9М114. Достоинством «Штурма» была не только повышенная точность и дальность, доведенная до 5000 м, но и удачное в эксплуатации решение ракеты, поставлявшейся прямо в пусковом контейнере-трубе, в котором она и подвешивалась на вертолет. Пластиковые трубы были удобны в транспортировке и хранении и крайне нетребовательны в подготовке: для установки «Штурма» достаточно было поместить контейнер на опоры и поворотом ручки закрыть замки.

Сами ракеты поставлялись в вариантах «Штурм-В» и «Штурм-Ф» с пятикилограммовой кумулятивной и фугасной боевой частью. Последняя имела снаряжение объемно-детонирующего действия с жидкой взрывчаткой, в устройстве которой удалось избавиться от недостатков первых образцов таких боеприпасов, и отличалась значительно большей надежностью и эффективностью. Любопытно, что в строю многие даже не догадывались о начинке ракеты, считая, что та несет обычный фугасный заряд («Штурм-Ф» отличался от противотанкового кумулятивного варианта заметной желтой полосой на пусковой трубе).

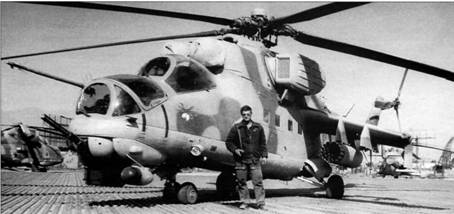

Вертолет Ми-24В, подготовленный к вылету на патрулирование аэродрома. Баграм, 262-я ОВЭ, осень 1988 г.

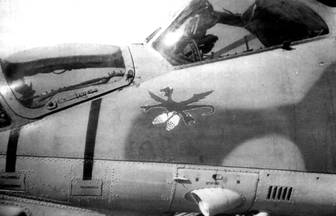

Пример фюзеляжной живописи на Ми-24В. Похожие рисунки к концу войны несли и другие вертолеты 262-й ОВЭ.

Пуск ПТУР выполнял оператор, наводивший ракету с помощью прицельного комплекса «Радуга-Ш» (на Ми-24Д использовалась аппаратура прежней «фаланговской» комплектации «Радуга-Ф»), Обнаружив цель с помощью оптики прибора наведения, оператор переводил его в узкое поле зрения и дальше только удерживал метку на цели, а радиокомандная линия сама вела ракету до попадания. Установка оптической головки наблюдения на гиростабилизированной платформе помогала сохранять цель в поле зрения и удерживать наложенную на нее метку, а сверхзвуковая скорость ракеты сокращала продолжительность ее полета до встречи с целью и, соответственно, время занятости оператора в наведении до нескольких секунд (прежде вертолет должен был оставаться на боевом курсе вдвое-втрое дольше, что было небезопасно при зенитном воздействии противника). Стабилизация поля зрения в ходе наведения позволяла вертолету выполнять противозенитные маневры с уклонением от направления на цель до 60° и кренами до 20°. Некоторые проблемы чувствительному оборудованию доставляла работа пулемета и особенно пушки: грохочущее оружие сотрясало машину; из-за вибраций подтекали гидродемпферы, и рабочая жидкость стекала в находящийся тут же прибор наведения, заливая оптику. Блок «Радуги» приходилось раскручивать и чистить от жирной жидкости (кто поленивее обходился тем, что откручивал пробки, сливал жидкость и кое-как протирал стекла ваткой на проволоке).

Все эти достоинства ПТУР летчики высоко оценили, и «Штурм» стал весьма популярным оружием. Поражающего действия ракеты было достаточно для борьбы с самыми разными целями – от машин в душманских караванах до огневых точек и укрытий. При этом не играло особой роли, фугасная применялась ракета или кумулятивная – мощи заряда, способного пробить полуметровую броню, хватало с лихвой, чтобы разнести дувал или другое строение. Обычным делом была стрельба ПТУР с предельных дистанций, порядка 3500-5000 м, в том числе и по зенитным средствам для расчистки зоны действий ударной группе. Фугасные «Штурмы» становились особенно действенными при поражении пещер, в которых засевший противник для иных средств был практически неуязвим, а его огонь оттуда оказывался губительно точен. Ограниченные объемы идеальным образом содействовали срабатыванию начинки ракеты с максимально эффективным развитием фугасного удара.

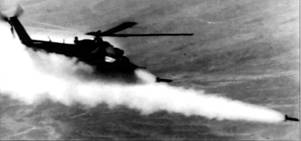

Пуск ракет С-24 с борта Ми-24. Обычно рекомендовался одиночный пуск тяжелых снарядов как меньше влияющий на работу двигателей вертолета.

О массовости применения ПТУР уже в 1982 г. свидетельствуют масштабы их использования в Панджшерской операции: за период с 17 мая по 10 июня этого года, менее чем за месяц, были израсходованы 559 управляемых ракет (в среднем, по полтора десятка на каждый участвовавший в боевых действиях Ми-24).

Точность попадания ПТУР по небольшим объектам типа грузовика составляла порядка 0,75-0,8, а по строениям и другим подобным целям практически приближалась к единице. Любопытное замечание содержалось в одном из отчетов по эффективности техники и вооружения: опрошенные летчики сетовали, что применение ПТУР сдерживается «недостаточным количеством подходящих целей». В качестве примера приводились действия вертолетного экипажа командира эскадрильи 181-го ОВП подполковника Н.И. Ковалева, уничтожившего за месяц боевой работы на Ми-24П восемью ракетами «Штурм-В» восемь объектов мятежников, т.е. каждая ракета была уложена точно в цель (Герой Советского Союза Николай Ковалев погиб со всем экипажем 1 июня 1985 г. в сбитом вертолете, взорвавшемся в воздухе после поражения ДШК).

Примеров удачного применения «Штурма» было множество, в том числе и в дуэльных ситуациях против огневых точек и зенитных средств. В августе 1986 г. звено вертолетов 181-го полка под началом майора А. Волкова вылетело для удара по пристанищу местного вожака «инженера Салима». Кишлак в горах у Пули- Хумри, служивший базой душманов, имел хорошее зенитное прикрытие. С учетом этого атаку спланировали с применением ПТУР, а сам вылет наметили на раннее утро. Первым же заходом Ми-24 старшего лейтенанта Ю. Смирнова «Штурмы» всадили прямо в строение, похоронив его обитателей в пыльных развалинах.

Несколько раз ПТУР использовались «по непосредственному назначению» , для борьбы с бронетанковой техникой – оказавшимися в руках душманов БТР и танками. 16 января 1987 г. вертолетчики 262-й ОВЭ получили задачу уничтожить захваченный душманами БТР, из которого те вели огонь по постам охраны у Баграмского аэродрома. В воздух подняли звено Ми-24, в три захода отстрелявшихся по цели ПТУР и для гарантии отработавших еще и пушечным огнем и залпами НАР, после чего с соседних постов с удовлетворением сообщили о наступлении «тишины и покоя». Парой месяцев спустя звено Ми-24 вылетело на подавление досаждавшей огневой точки у Баграма. Все вертолеты пустили по четыре «Штурма»; вернувшиеся летчики докладывали о наблюдавшихся попаданиях точно в окна дувала.

Подтверждением эффективности «Штурма» на Ми-24В, как и стоявшего на нем прицельного комплекса с хорошими возможностями, стала распространенность «полосатых» этой модификации, вскоре «выживших» прежние Ми-24Д. Так, к осени 1984 г. в кундузском 181-м ОВП оставался единственный Ми-24Д, который на боевые задачи старались не посылать, используя его в качестве связного и «почтовика».

Оригинальную доработку провели осенью 1987 г. в Кандагаре, где десяток машин получил по два пусковых устройства АПУ-60-1 под заимствованные у истребителей ракеты Р-60. Эти ракеты, созданные для ближнего воздушного боя, вертолеты должны были нести на случай встречи с «духовскими» самолетами и вертолетами, донесения о залетах которых с пакистанской стороны появлялись время от времени, но встретить их «живьем» так и не удавалось. Для воздушных целей предназначались Р-60 на левом пилоне, правая АПУ была наклонена вниз, чтобы ее тепловая ГСН могла захватить наземную «горячую» цель – костер или двигатель автомашины. По результатам испытаний Р-60 на вертолетах, однако, было известно, что ракеты по подобным воздушным целям с малой тепловой контрастностью не очень эффективны и способны захватить чужой вертолет максимум с 500-600 м, а поршневого «нарушителя» и того меньше.

Р-60 устанавливались и на Ми-8, но об успехах их применения автору ничего не известно.

Окончание следует

В статьях цикла «Вертолетная война» использованы фото В. Максименко, А. Артюха, В. Паевского, J1. Мельникова, Д. Евсютина, С. Пазынича, Н. Гуртового. Н. Лисового.

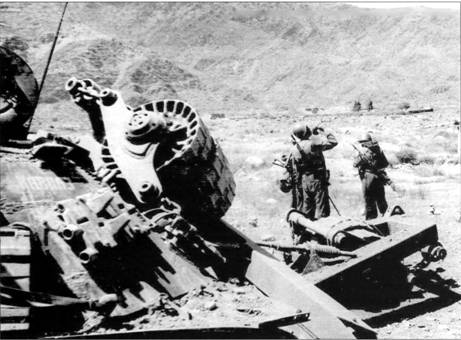

История создания и развития отечественных минных тралов

А. В. Виноградов, д.т.н.,

А. С. Макаренко

(НИИЦСИВФГУ «3 НИИ Минобороны России»)

Использованы фото из архивов авторов и М. Павлова.

Введение

Специфический вид вооружения, к которому относятся минные тралы, появился как средство борьбы с противотанковыми инженерными минами и совершенствовался параллельно с развитием минного оружия и минно-взрывных заграждений (МВЗ).

Массовое применение во всех войнах и вооруженных конфликтах инженерных мин, ведение «наземной минной войны» с неизбежностью вызывает необходимость разработки новых и совершенствования существующих средств преодоления МВЗ. Изменение характера боевых действий, средств вооруженной борьбы на каждом этапе их развития приводило к уточнению оперативно-тактических требований к средствам преодоления МВЗ, что довольно четко просматривается в исследованиях и анализе ранее выполненных работ по созданию этих средств. Следует отметить, что совершенствовались не только сами тралы, но и терминология – противоминные тралы с середины 1950-х гг. стали называться минными.
