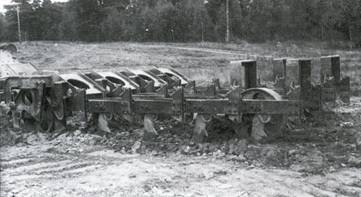

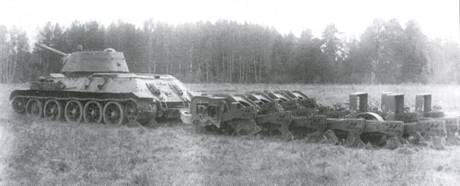

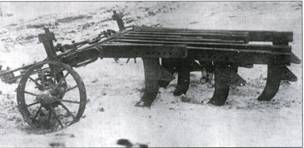

Ножевой трал сплошного разминирования ПТС-1 с ножами, установленными на тягах, в рабочем положении.

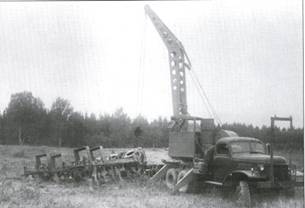

Замена ножей трала ПТС-2 с применением автокрана.

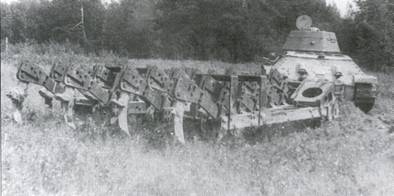

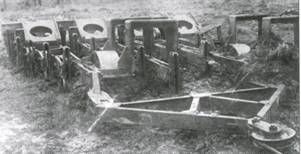

Ножевой трал сплошного разминирования ПТС-2.

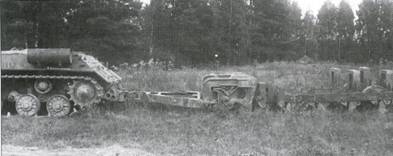

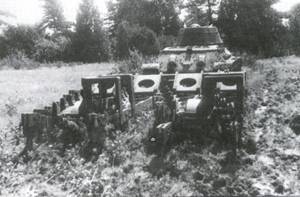

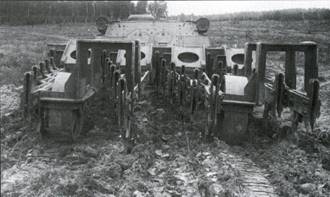

Ножевой трал сплошного разминирования ПТС-2 в транспортном и в рабочем положении.

Характеристика трала	Т-3	Т-4	Т-5	ПТС-1	ПТС-2
Скорость траления, км/ч	5	—	—	—	4,5—8
Ширина траления, мм	1300	До 2500	1800	1140	3700
Глубина траления, мм	250	300	300	До 300	320-480
Вес трала, кг	_	_	3000	1700	9300
Время монтажа трала силами экипажа, мин	30	–	–	–	–

Отечественные бронированные машины 1945-1965 гг.

М. В. Павлов, кандидат технических наук, старший научный сотрудник

И. В. Павлов, ведущий конструктор

Продолжение.

Начало см. в «ТиВ» №5-9,11,12/2008 г., №1-5,7-11/2009 г., №1-12/2010 г. №1-12/2011 г., №1/2012 г.

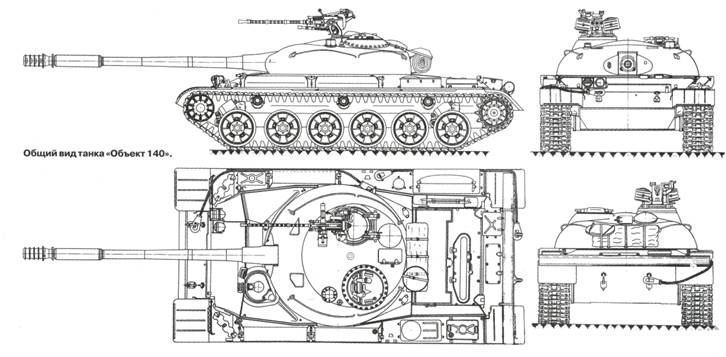

Танк «Объект 140».

Боевая масса – 35,85т; экипаж -4чел.; оружие: пушка – 100 мм, 2 пулемета -7,62 мм, 1 пулемет – 12,7 мм: броневая защита – противоснарядная; мощность двигателя -426 кВт (580 л.с.); максимальная скорость – 54 км/ч.

Танк «Объект 140» был разработан в Нижнем Тагиле в КБ (отдел 520) завода №183 под руководством главного конструктора Л.Н. Карцева в 1954-1956 гг. в рамках ОКР по созданию нового среднего танка (постановление Совета Министров СССР №598-265 от 2 апреля 1954 г.). В ходе проектирования машина получила заводское обозначение Т-64 (не путать с проектом 1947 г.).

После рассмотрения предэскизниого проекта танка в июле 1954 г. и внесения в него изменений, связанных с предъявлением дополнительных требований и замечаний (совместное письмо министерства транспортного машиностроения и НТК ГБТУ №1329747 от 6 сентября 1954 г.), дальнейшая работа по нему перешла в стадию подготовки технического проекта (постановление Совета Министров СССР №880-524 от 6 мая 1955 г.). Технический проект танка, получившего открытое заводское наименование «Объект 140», был готов в декабре 1955 г. После повторного рассмотрения проекта в сентябре 1956 г. доработанные чертежи танка в ноябре того же года были переданы в производство для изготовления опытных образцов. Непосредственно в КБ все работы по машине возглавлял заместитель главного конструктора В.Н. Венедиктов, а ее ведущим инженером являлся И.С. Бушнев.

Первый опытный образец танка, предназначавшийся для заводских испытаний, завод №183 изготовил во второй половине мая 1957 г. В ходе заводских испытаний машины были выявлены высокие температурные режимы в работе двигателя и трансмиссии, а также дефекты в ходовой части. 15 августа 1957 г. испытания были остановлены и завод №183 приступил к устранению выявленных недостатков и внесению соответствующих изменений в конструкцию второго образца.

В марте 1958 г. по просьбе главного конструктора завода №183 Л.Н. Карцева Министерство обороны внесло в Совет Министров СССР предложение о прекращении работ по новому среднему танку «Объект 140» из-за его нетехнологичной в производстве и сложной при техническом обслуживании и ремонте конструкции. Постановлением Совета Министров СССР №609-294 от 6 июня 1958 г. работа по танку «Объект 140» на заводе №183 была официально прекращена.

В ходе ОКР по созданию нового среднего танка «Объект 140» завод №183 выпустил два опытных образца машины (сборку второго танка завершили в конце декабря 1957 г.), а также один комплект корпуса и башни для проверки снарядным обстрелом. Для трех образцов, предназначавшихся для полигонных испытаний, были изготовлены лишь борта и крыши броневых корпусов, а также погоны башен и крышки люков.

< image l:href="#"/>

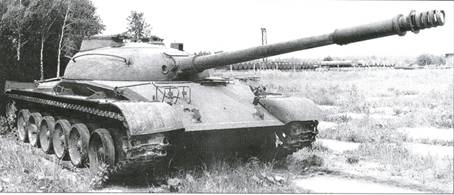

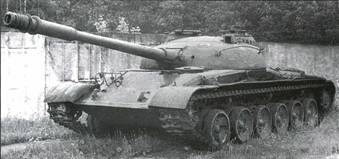

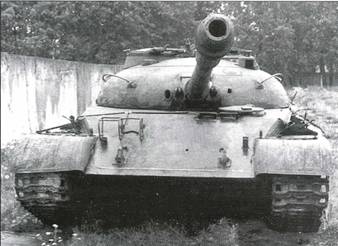

Танк «Объект 140».

Отделение управления танка «Объект 140».

Входной люк и смотровые приборы механика-водителя танка «Объект 140». Хорошо видна трубка системы ГПО левого смотрового прибора.

Продольный разрез танка «Объект 140».

Вид в плане танка «Объект 140» (проект).

Установка баллонов системы УА ППО (вид со стороны рабочего места наводчика).

Танк «Объект 140» имел классическую схему общей компоновки с нетрадиционным расположением двигателя – поперек корпуса в наклонном положении. В состав экипажа входили четыре человека: командир танка, наводчик, заряжающий и механик-водитель.

Отделение управления располагалось слева в носовой части корпуса танка. В нем размещалось рабочее место механика-водителя, над которым в крыше корпуса был выполнен входной люк, закрывавшийся поворотной броневой крышкой. Сиденье механика-водителя могло устанавливаться в двух положениях по высоте (боевом и походном), регулировалось вдоль продольной оси, а также имело несколько положений установки спинки сиденья.

Для наблюдения за полем боя и вождения машины в шахтах у верхней кромки верхнего лобового листа перед механиком-водителем монтировались два перископических смотровых прибора.

Правый смотровой прибор по отношению к левому устанавливался под углом 15°, обеспечивавшим механику-водителю более широкий угол обзора перед машиной со смещением в правую сторону.

Очистка смотровых приборов от пыли и грязи осуществлялась с помощью стеклоочистительной резины (по типу приборов Т-54А). Кроме того, для центрального (левого) прибора была введена гидропневмоочистка. Для вождения танка ночью механик-водитель пользовался прибором ночного видения «Угол» (ТВН-2), который в положении «по- походному» крепился на специальном кронштейне, а в положении «по- боевому» – в шахте вместо левого смотрового призменного прибора. Для подсветки местности служила одна из фар ФГ-10 с инфракрасным фильтром, устанавливавшаяся на верхнем лобовом листе.

Особенностью компоновки отделения управления являлось размещение щитка контрольных приборов слева по ходу движения и рычага переключения передач – перед сиденьем механика-водителя. Рычаги ПМП располагались с обеих сторон его рабочего места. С правой стороны, на верхнем лобовом листе, устанавливалась педаль остановочного тормоза. На днище, с правой стороны, находилась педаль управления топливным насосом, сблокированная с рычагом ручного управления, крепившимся на левом борту впереди щитка контрольных приборов. За смотровыми приборами на лобовом листе монтировались гирополукомпас ГПК-48 и два воздушных баллона (ниже справа).
