ПТ-3 осуществлял траление основных типов противотанковых мин с контактными нажимными взрывателями, навешивался на переднюю часть серийного танка и обеспечивал подрыв мин, заглубленных в грунт. Трал состоял из двух катковых секций, упряжного устройства, рамы и тросовой подвески. Каждый каток снабжался сменными шпорами.

Катки трала были посажены на ось независимо один от другого и с большим зазором между собой. Это улучшало качество копирования местности и условия работы оси, так как взрывная нагрузка действовала на нее лишь после того, как выбирала зазор, на что затрачивалась определенная энергия взрыва. Для удаления диска от центра взрыва на его окружности устанавливались специальные шпоры, предохранявшие сам диск от разрушения.

Общий вес трала ПТ-3 достигал 5300 кг. Габариты: длина – 2870 мм, ширина – 3820 мм, высота – 2240 мм. Скорость траления составляла 10-12 км/ч, максимальная транспортная скорость – 25 км/ч. Ширина полосы траления представляла собой две колеи по 1200 мм. Время монтажа трала силами экипажа танка – 60 мин. Аварийная отцепка от танка не была предусмотрена.

Трал легко разбирался, что позволяло быстро производить его монтаж и демонтаж в полевых условиях для ремонта и транспортировки в разобранном виде. Перевозка трала осуществлялась на двух машинах ЗИС-5 или на одной машине Studebaker US6.

Противоминный трал ПТ-3 поступал на вооружение инженерно-танковых полков, которые обеспечивали успешное преодоление минных полей танковыми соединениями при прорыве подготовленной обороны противника. Впервые танковые тралы ПТ-3 были применены в боевых действиях в районе Киева в ноябре 1943 г. Атака наших танков переднего края вражеской обороны без предварительного проделывания проходов явилась для противника полной неожиданностью, что способствовало успеху наступления. В более широких масштабах противоминные тралы использовались летом 1944 г. в Белорусской операции, а также в операциях 1945 г.

Боевое использование тралов ПТ-3 на фронтах Великой Отечественной войны выявило их конструктивные недостатки, которые устранялись в процессе производства. Так, например, с целью увеличения прочности и надежности в работе раму трала укоротили на 160 мм и изменили ее форму. Следующим этапом совершенствования конструкции катковых тралов стало внедрение свободной, с большим зазором, посадки дисков на ось.

Несмотря на ряд недостатков, применение тралов ПТ-3 для обеспечения боевых операций показало их надежность и эффективность. Тралы этого типа были также рекомендованы к использованию с тяжелыми танками КВ-1 и ИС-2.

В послевоенные годы применение трала ПТ-3 осуществлялось с танками Т-44.

Дисковый трал, изготовленный на заводе «Дормашина» (Рыбинск).

Дисковый дорожный трал, изготовленный на заводе им. Ленина (Ленинград).

Наряду с ПТ-3, в годы Великой Отечественной войны разрабатывались и испытывались другие конструкции тралов. Заслуживает внимание экспериментальный образец взрывного трала, который представлял собой специальное приспособление к танку. Оно состояло из кассеты и десяти зарядов массой по 5 кг каждый. При движении танка заряды выбрасывались из кассеты на минное поле поочередно с определенным интервалом и взрывались, образуя проход. Однако из-за серьезных конструктивных недостатков этот трал не был принят на вооружение.

Глава 3.

Применение противоминных тралов при сплошной очистке местности от взрывоопасных предметов после Великой Отечественной войны

В послевоенный период работы по созданию противоминных тралов велись в двух направлениях: развитие средств преодоления минных полей для боевой техники и создание средств для сплошной очистки местности от взрывоопасных предметов (ВОП), по терминологии тех лет – «сплошного разминирования местности».

Изначально сплошная очистка местности от ВОП проводилась вручную. Помимо низкой производительности, этот способ приводил к довольно значительным людским потерям. В связи с этим возникла необходимость механизации работ по сплошной очистке местности от ВОП.

В 1948 г. по инициативе заместителя начальника Инженерных войск началась разработка тралов для сплошного разминирования. Проектирование тралов было возложено на Центральный проектный инженерный институт (ЦПИИ) СА, который к февралю 1949 г. передал для изготовления Экспериментальному заводу инженерного вооружения СА пять проектов: четыре – тралы ножевого типа и один – трал плужного типа. Все предложенные тралы являлись прицепными, что было одобрено Инженерным комитетом СА.

В качестве тягача предполагалось использовать средний танк. Для предотвращения подрыва танка-тягача при движении по минированной местности на него должен был штатно навешиваться катковый трал.

В 1949т. были проведены испытания опытных ножевых тралов в районе г. Тбилиси.

Трал Т-1 состоял из рамы, щек, семи ножей, прицепного устройства и направляющих полос с вертушками. Рама трала представляла собой сварную конструкцию, включавшую две полосы броневой стали толщиной 60 мм. На раме крепились щеки, в которых монтировались два вала с насаженными на них ножами трала.

Трал Т-2 состоял из рамы, щек, ножей, направляющих полос и прицепного устройства. Рама трала включала две полосы броневой стали толщиной 60 мм, раскосы и тяговую планку. На раме монтировались щеки, между которыми устанавливались стяжки. На стяжках с помощью распорных втулок фиксировались ножи трала, располагавшиеся в три ряда в шахматном порядке. На растяжках заднего ряда ножей в горизонтальном положении крепились направляющие полосы.

Трал Т-3 состоял из рамы, ножей, катков, прицепного устройства и дисковых ножей с приводным устройством. Рама трала включала две броневые полосы толщиной 60 мм, соединенные между собой траверсой. На раме монтировалось прицепное устройство и две щеки. В щеках трала фиксировались два вала, на которые насаживались восемь ножей, устанавливавшиеся в один ряд с равным промежутками. В средней части шеек размещались два катка – на них опирался трал в процессе работы. По ободу каждого катка приваривались шпоры (уголки), улучшавшие сцепление катков с грунтом. На оси катков и на вал дисковых ножей насаживались звездочки, на которых надевались приводные цепи, передававшие вращение от катков к дисковым ножам.

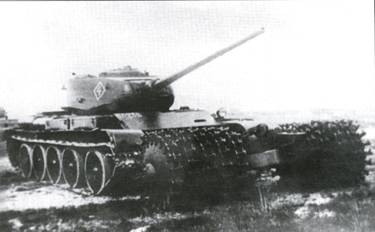

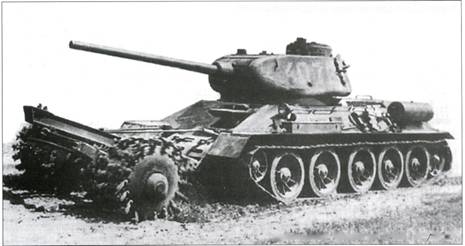

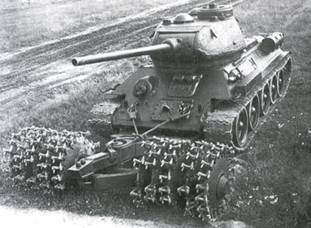

Противоминный трал ПТ-3, установленный на танках Т-34-85 (слева) иТ-44.

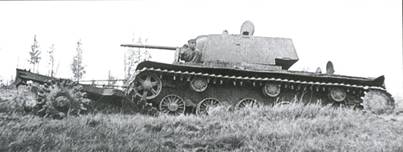

Противоминный трал ПТ-3 установленный на танках КВ-1 (слева) и ИС-2.

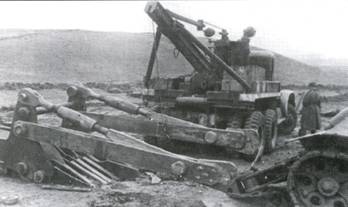

Ножевые тралы сплошного разминирования Т-1 и Т-2.

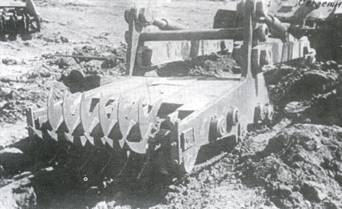

Ножевой трал сплошного разминирования Т-3; справа – навеска трала.

Ножевые тралы сплошного разминирования Т-4 и Т-5.

Ножевой трал сплошного разминирования Т-7.

1 – рама; 2 – валы; 3 – черенковые ножи; 4 – ножи; 5 – прицепное устройство.
