Полуось представляла собой стальную трубу наружным диаметром 60 мм и длиной 600 мм. В средней части полуоси приваривались ушки для крепления амортизационных стоек и тяг рулевого управления.

Конструкция деревянной лыжи включала подошву, лонжерон, кабан и кронштейны. Лыжи Т-образной формы характеризовались более уширенной носовой частью, что должно было способствовать снижению бокового трения.

Схема рулевого управления аэросаней НКЛ-16-41.

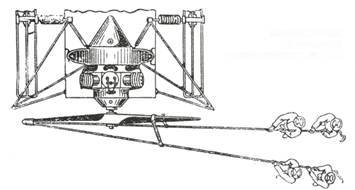

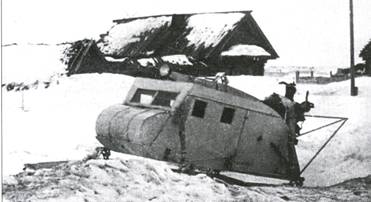

Запуск мотора с помощью амортизатора и ремня.

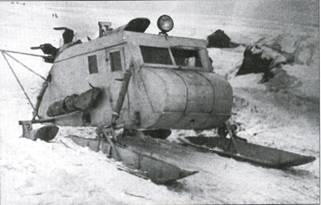

Запуск мотора с помощью амортизатора.

Подошва лыжи была выполнена из 10-мм фанеры. Для повышения устойчивости снизу лыжи крепился металлический подрез. Лонжерон, выполненный из сосновой доски, крепился к подошве тремя кронштейнами и стойками кабана. Кабан лыжи состоял из четырех стоек, к верхним концам которых крепилась втулка для надевания лыжи на полуось. К задней части кабана фиксировалась обойма с роликами тормозных тросиков. Сам тормозной механизм, состоявший из двух вращающихся на оси тормозных рычагов (штырей), монтировался под кабаном. В подошве лыжи под кабаном с обеих сторон лонжеронов имелись прорези для выхода тормозных штырей, врезавшихся в снег и тормозивших аэросани. В нерабочем положении штыри держались пружинами, закрепленными на лонжероне. Тормозные механизмы приводились тросом от двух ножных педалей в носовой части саней.

На аэросанях имелось рулевое управление обратимого типа с передаточным отношением 1:18. Оно состояло из штурвала с тросовым барабаном, тросовой проводки, главного вала управления с одноплечим рычагом, сошек и тяг. Штурвал крепился на трубчатой оси, а сама ось с помощью кронштейнов – к приборной доске и к переднему шпангоуту. На оси штурвала крепился барабан для намотки троса проводки управления, от которого приводился рычаг главного вала. Тросы рулевого управления направлялись роликами, два из которых находились с правой стороны внутри корпуса саней возле места механика-водителя, один – у приборной доски и еще один – на бобышке в задней внутренней части корпуса аэросаней. На выходных концах главного вала крепились сошки, соединенные с ведущими к полуосям лыж рулевыми тягами.

Управление мотором осуществлялось регулированием дроссельной заслонки карбюратора, приводимой тросовой проводкой от ножной педали газа в носовой части саней.

Авиамотор типа М-11 устанавливался на подмоторной раме, размещавшейся в задней части аэросаней над корпусом.

Подмоторная рама состояла из двух дугообразных труб сечением 30x27 мм, сваренных в нижней части в два узла. Рама при помощи болтов крепилась к двум задним узлам корпуса аэросаней.

К передней части подмоторной рамы приваривалось ушко, к которому крепился масляный бак. Сверху и с боков подмоторная рама закрывалась капотом. На многих аэросанях устанавливались подмоторные рамы, изготовленные не из труб, а из углового железа.

Воздушный винт аэросаней был деревянный, двухлопастный, толкающий. Ограждение винта состояло из шести деревянных реек или тонкостенных труб, связанных по три в дваузла. Ограждение (применительно к одной стороне) крепилось в трех точках к мотораме, к узлу на подкосе моторамы и к узлу крепления задней полуоси. Ограждение, как правило, красилось в красный цвет.

По итогам эксплуатации аэросани НКЛ-16 прошли модернизацию, и в 1942 г. была принята к производству усовершенствованная модель НКЛ-16-42.

ТТХ НКЛ-16-41

Длина, мм 5900

Ширина, мм 2530

Высота по мотору, мм 2070

Высота по винту, мм 2723

База, мм 3100

Клиренс по корпусу, мм 265

Клиренс по винту, мм 323

Длина лыж, мм 2743

Полный вес, кг 1600

Сухой вес, кг 1160

Удельное давление на грунт передних лыж, кг/см 2 0,05

Экипаж, чел 1-2

Нормальная нагрузка, чел 3-4

Удельное давление на грунт задних лыж, кг/см 2 0,06

Максимальная скорость по плотному снегу на ровной местности, км/ч 60

Средняя техническая скорость, км/ч 20-30

Радиус поворота, м 10

Полезная нагрузка, кг 440

Расход горючего в час, кг 20-25

Запас хода по проселочной дороге, км 160

Запас хода по снежной целине, км 100

Емкость бензобака, л 165

Емкость масляного бака, л 20

Двигатель М-11Г, авиационный, бензиновый,

воздушного охлаждения

Номинальная мощность, л.с 100

Сухой вес двигателя, кг 165

Продолжение следует

История создания и развития отечественных минных тралов

А. В. Виноградов, д. т. н.,

А. С. Макаренко

(НИИЦ СИВ ФБУ «3 ЦНИИ Минобороны России»)

Использованы фото из архивов авторов и М. Павлова.

Продолжение. Начало см. в «ТиВ» №1 2012 г.

Глава 2.

Создание противоминных тралов в годы Великой Отечественной войны

Массовое применение мин в Великой Отечественной войне потребовало срочного создания средств противодействия. Проделывание проходов в минных полях, прикрывающих позиции войск, осуществлялось в основном ручным способом с использованием комплекта разминирования КР и зарядов взрывчатых веществ. Данный способ требовал значительного времени на проделывание проходов в минном поле и сопровождался большими потерями саперов. Для ускоренного проделывания проходов при преодолении минных полей в первый год войны было разработано и изготовлено несколько типов дисковых тралов.

Дисковый дорожный трал представлял собой прицепное устройство к трактору (танку). В качестве узла подвески использовался механизм поворота среднего грейдера. Рабочими органами являлись 17 сварных дисков. Копирование местности обеспечивалось зазором между осью и внутренним отверстием дисков. Диски снабжались шпорами для улучшения тралящих свойств.

Опытный образец дискового дорожного трала был изготовлен на заводе им. Ленина в г. Ленинграде. Аналогичный трал спроектировали и на заводе «Дормашина» в г. Рыбинске. Он состоял из рамы, подвешенной к передней части танка, и восьми дисков, посаженных на одну общую ось.

Обоим тралам были присущи общие недостатки – большой вес, громоздкость конструкции и низкая взрывоустойчивость, которые значительно снижали маневренность танков, а посадка дисков на общей оси не обеспечивала качественного копирования местности.

В 1942 г. группой сотрудников Военно-инженерной академии им. В.В. Куйбышева под руководством полковника П.М. Мугалева (героя Советского Союза, лауреата Сталинской премии) был разработан противоминный трал ПТ-3 для танка Т-34. Изготовили трал на Тульском механическом заводе. В ходе испытаний ПТ-3 показал хорошие результаты, был принят на вооружение РККА и вполне оправдал себя в ходе боевых действий.
