Лист крыши над двигателем был выполнен откидывающимся на одних и тех же петлях с торсионным валиком, на которых устанавливалась и крыша над водяным радиатором системы охлаждения. Такая конструкция крыши МТО позволила упразднить люки над воздухоочистителем и над двигателем. Над вентилятором системы охлаждения двигателя в корме вместо откидной крышки монтировались жалюзи, регулируемые с места механика-водителя. На втором опытном образце для обеспечения открывания крыши над двигателем (при положении башни с пушкой вперед), кормовой рым на башне переместили вверх. Над входными жалюзи установили измененные сетки с целью их унификации.

Вращающийся полик боевого отделения, вентиляторная перегородка и ограждения торсионов были выполнены из алюминиевых листов. В перегородке МТО имелись воздухопритоки для охлаждения генератора.

Конструкция башни машины, заимствованная у Т-62, в связи с введением подбоя претерпела некоторые изменения: толщину крышки люка заряжающего уменьшили с 25 мм до 20 мм, в крышке командирского люка изъяли сигнальный лючок и ввели усиленные торсионы для облегчения их открывания.

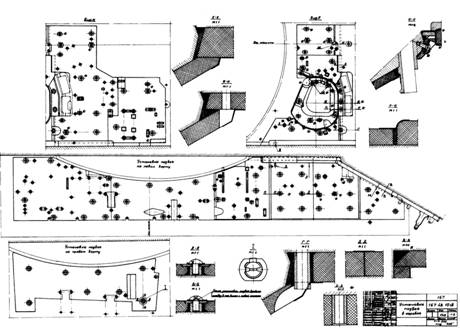

Система ПАЗ машины была значительно усилена за счет установки подбоя и надбоя, выполненных из противорадиационных материалов ПОВ-20 и ПОВ-20/ 50С. Подбой монтировался на внутренних поверхностях корпуса (включая крышки люка механика-водителя и люка выброса стреляных гильз) и башни в местах расположения членов экипажа. Надбой крепился на крышках входных люков командира и заряжающего, на боковой поверхности прилива под командирскую башенку и в местах установки смотровых приборов, а также на крышке люка выброса стреляных гильз. Крепление подбоя (надбоя) к броне производилось путем приклейки листов специальным клеем, разработанным НИИПМ, с дополнительным прижатием их болтами через шайбы. Для этой цели на внутренней поверхности броневых листов корпуса и башни приваривались специальные бонки с резьбовыми отверстиями под болты крепления. Надбой дополнительно закрывался защитным кожухом из листовой стали, привариваемым к прикрываемой броневой детали. При больших толщинах брони применялся материал ПОВ-20 толщиной 20-30 мм, а при малых толщинах брони – ПОВ-20/50С толщиной 40-60 мм. Наличие подбоя (надбоя) в совокупности с броневой защитой обеспечили ослабление проникающей радиации в 8 раз.

Второй опытный образец машины отличался установкой вокруг командирской башенки улучшенной защитой надбоя, введением вырезов в деталях подбоя вокруг люка механика-водителя под винты уплотнения люка. Кроме того, подбой в отделении управления над смотровыми приборами механика-водителя крепился без приклейки, только с помощью болтов. Аналогичным образом устанавливался один из листов подбоя в башне, слева от нагнетателя-сепаратора – для обеспечения возможности его демонтажа. Был упразднен подбой на крышке люка выброса стреляных гильз.

Масса подбоя (надбоя) вместе с деталями крепления составляла 500 кг, из которых 150 кг приходилось на корпус и 350 кг – на башню.

В состав системы ПАЗ, помимо противорадиационного подбоя (надбоя), входили специальный нагнетатель-сепаратор, обеспечивавший подачу очищенного от радиоактивной пыли воздуха (до 600 м^3 /ч) в боевое отделение и создававший избыточное давление в обитаемых отделениях, а также уплотнения корпуса и башни, используемые в аналогичной системе танка Т-62. В отличие от системы ПАЗ танка Т-62, механизм пиропатрона закрытия жалюзи системы охлаждения был перенесен от механика-водителя к перегородке МТО с целью повышения надежности его работы.

Избыточное давление, создаваемое нагнетателем-сепаратором, находилось в пределах 196-275 Па (20-28 мм вод. ст.), вместо 490 Па (50 мм вод. ст.) по ТУ, что явилось следствием недостаточной герметизации установки перегородки МТО, крышек люков командира танка и механика-водителя, а также мест крепления патрубков забора и выхода охлаждающего воздуха генератора.

Системы ТДА и ППО танка были заимствованы у Т-62, за исключением расположения трех баллонов системы ППО, которые крепились в отделении управления (справа от механика-водителя, у стеллажа аккумуляторных батарей), а также измененной конструкции обратных клапанов баллонов.

В МТО танка устанавливался дизель В-26 (А-10) с наддувом. Максимальная мощность двигателя составляла 515 кВт (700 л.с.) при частоте вращения коленчатого вала 2100 мин^{– 1}, в результате чего удельная мощность возросла до 14 кВт/т (19,1 л.с./т), вместо 11,7 кВт/т (15,9 л.с./т) у танка Т-62. Двигатель В-26 второго опытного образца был отрегулирован на мощность 515 кВт (700 л.с.) при частоте вращения коленчатого вала 2000 мин^{– 1}. Созданный на базе дизеля В-55, В-26 отличался от него, в основном, наличием приводного центробежного нагнетателя (частота вращения рабочего колеса равнялась 26700 мин^{– 1} ). Блоки цилиндров имели индивидуальный дифференцированный подвод охлаждающей жидкости. Пуск двигателя производился с помощью сжатого воздуха из двух пятилитровых баллонов (основной способ), либо стартером СТ-16М мощностью 11 кВт (15 л.с.) или комбинированным способом. Зарядка баллонов осуществлялась от воздушного компрессора АК-150ВС, имевшего привод от коробки передач. В условиях низких температур окружающего воздуха для обеспечения надежного пуска двигателя использовался форсуночный подогреватель, заимствованный у системы подогрева танка Т-62.

Емкость внутренних топливных баков, по сравнению с емкостью топливных баков танка Т-62, возросла на 65-80 л за счет увеличения емкостей носового бака, правого бака-стеллажа и среднего бака и составляла 760 л (на втором опытном образце – 745 л). На надгусеничных полках корпуса размещались дополнительные топливные баки общей емкостью 280 л, включенные в систему питания двигателя. Запас хода танка по шоссе достигал 428-445 км, по грунтовым дорогам – 271-382 км (без двух дополнительных 200-литровых бочек с топливом). С дополнительными топливными бочками запас хода по шоссе составлял 550-600 км.

В системе охлаждения двигателя применялся семирядный радиатор с трубками сечением 19,5x2,5 мм и гофрированными пластинами. Поверхность радиатора, омываемую воздухом, по сравнению с радиатором танка Т-62, увеличили на 25% 141* . Монтаж радиатора был перенесен с крыши над двигателем на поперечную балку, которая крепилась к бортам корпуса. На втором опытном образце ввели еще и ограждение радиатора.

140* Учитывая, что уменьшение толщины бортов корпуса на 10 мм в целях сохранения боевой массы танка в пределах 36,5+1,5% тс установленной противорадиационной защитой, незначительно снизило противоснарядную стойкость, по окончании первого этапа заводско-полигонных испытаний было принято решение о возможности использования на танке«Объект 167» бортов корпуса толщиной 70 мм. Однако толщину нижнего лобового листа предлагалось довести до 100 мм, а кормового листа -до 45 мм.

141* По габаритам радиатор системы охлаждения танка «Объект 167» был несколько уменьшен по ширине(на 50мм) но увеличен по длине (на 150 мм).

Дизель В-26 танка «Объект 167» (вид со стороны механизма передач).

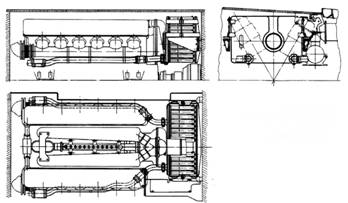

Установка воздухоочистителя в МТО танка «Объект 167».

Схема воздушных потоков в МТО танка «Объект 167».

Топливная системы двигателя танка «Объект 167».

Привод генератора до и после внесения конструктивных изменений.

Поверхность охлаждения масляного радиатора системы смазки двигателя, также была увеличена на 47% по сравнению с масляным радиатором танка Т-62. Это было выполнено за счет уменьшения ширины водяного радиатора. Масляный радиатор монтировался на петлях и мог подниматься в сторону кормы и фиксироваться в откинутом положении, обеспечивая тем самым удобный доступ для обслуживания ПМП и других узлов и агрегатов МТО. На втором опытном образце в системе смазки использовали раздельный подвод масла к воздушному компрессору и нагнетателю.

В связи с размещением увеличенных радиаторов системы охлаждения и смазки и для улучшения условий входа охлаждающего воздуха в вентилятор, последний расположили наклонно и на 7% повысили частоту его вращения. На втором опытном образце танка в связи с изменением частоты вращения коленчатого вала двигателя при максимальной мощности с 2100 до 2000 мин-1 устанавливался вентилятор диаметром 650 мм и шириной 240 мм (вместо диаметра 760 мм и ширины 205 мм – у Т-62).

Для очистки воздуха, поступавшего в двигатель, использовался новый бескассетный воздухоочиститель ВТИ-А, состоявший из 120 высокоэффективных циклонов, собранных в батарею. Детали циклонов изготавливались из алюминиевого сплава АМГ и соединялись пайкой припоем 34А. Удаление пыли из бункера воздухоочистителя производилось эжекционным способом. Установка воздухоочистителя новой конструкции позволила обеспечить высокую степень очистки воздуха с коэффициентом пропуска пыли на среднеэксплуатационном режиме – 0,1-0,2% и исключила необходимость его периодического обслуживания в процессе эксплуатации.
