Потом подошел Н.С. Хрущев. Доклад об основных параметрах «Круга» ему сделал представитель Министерства обороны. Во время ответов на вопросы членов Политбюро и Н.С. Хрущева в дискуссию о необходимости серийного производства вступил главнокомандующий ПВО страны маршал авиации В.А. Судец, который пытался доказывать нецелесообразность серийного производства «Круга», мотивируя тем, что существует система С-75 ПВО страны. На это высказывание быстро среагировал Н.С. Хрущев:
– Вы не поняли преимущества этой системы, Вы потеряли перспективу развития этой техники, товарищ Судец».

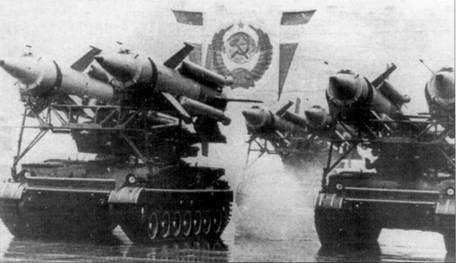

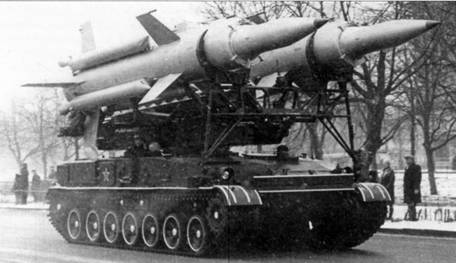

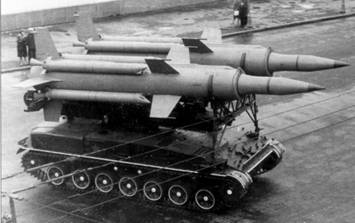

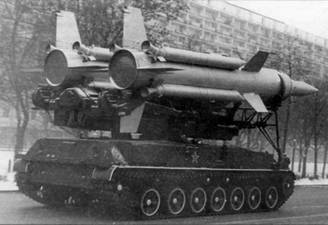

Пусковые установки 2Г124 ЗРК «Круг» на Красной площади.
Пусковая
Действительно, «Круг» представлял собой принципиально новое средство ПВО, при создании которого удалось решить ряд сложных технических задач – обеспечение автоматизированного развертывания (свертывания) боевых средств комплекса, автоматической навигации и топопривязки самоходных боевых средств комплекса, телекодовой связи между боевыми средствами, высоких огневых и разведывательных возможностей, защиты РЭС ЗРК от различных помех, применения эффективной системы контроля и устранения неисправностей.
Вскоре после показа, несмотря на произошедшую в середине октября 1964 г. смену руководства страны, было выпущено Постановление Совета Министров СССР №966-377 от 26 октября 1964 г. «О принятии на вооружение подвижного зенитного управляемого реактивного комплекса 2К1 1 «Круг» с ЗУРЗМ8». В этом документе были закреплены основные характеристики комплекса: одноканальный по цели; командная (телеуправление) система наведения ЗУР по методам «трехточек» и «половинного спрямления»; зона поражения – 3-23,5 км (на 1,5 км ниже установленной ТТЗ по высоте), по дальности – 11 -45 км, курсовой параметр целей – до 18 км (на 2 км меньше, чем в ТТЗ); максимальная скорость обстреливаемых типовых целей (типа F-4C и F-105D) – до 800 м/с (на 200 м/с больше, чем в ТТЗ); средняя вероятность поражения неманеврирующей цели по всей зоне поражения – не ниже 0,7; время развертывания (свертывания) ЗРК – до 5 мин.

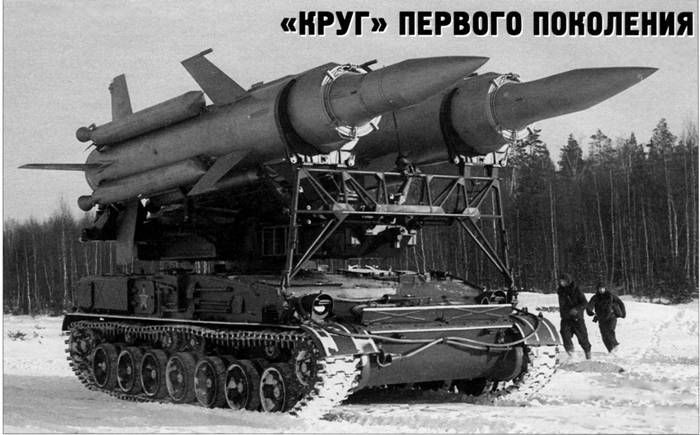

Спустя год пусковые установки ЗРК «Круг» были впервые продемонстрированы во время парада на Красной площади в Москве. За рубежом новый ЗРК получил обозначение SA-4 «Ganef».
Основным подразделением комплекса 2К11 «Круг» стал зенитный ракетный дивизион (зрдн) армейского или фронтового подчинения. Собственно, ЗРК «Круг» и составлял зенитный ракетный дивизион как минимальную совокупность сил и средств, обеспечивающих обнаружение и уничтожение воздушной цели. В состав зрдн входил взвод управления (станция обнаружения целей СОЦ1С12, кабина приема целеуказания КПЦ К-1 «Краб», с 1981 г. пункт боевого управления из состава АСУ «Поляна-Д1» (см. «ТиВ» №6/2003 г.), три зенитных ракетных батареи (одна СНР 1С32, три СПУ 2П24 с двумя ЗУР на каждой), техническая батарея (контрольно-проверочные испытательные станции КИПС 2В9, транспортные машины ТМ 2Т5, транспортно-заряжающие машины ТЗМ 2Т6, машины-заправщики, технологическое оборудование для сборки и заправки ракет топливом). Все боевые средства ЗРК (СОЦ 1С12, СНР 1С32, СПУ 2П24, ЗУР ЗМ8, ТЗМ 2Т6), кроме ТЗМ, размещались на гусеничных самоходных шасси высокой проходимости. Имевшийся у них запас топлива обеспечивал совершение марша со скоростью 45-50 км/ч на удаление до 300 км и возможность ведения боевой работы на месте в течение 2 ч.
Серийное изготовление ряда основных элементов «Круга» было поручено Марийскому машиностроительному заводу. При этом специалистам НИИ-20 пришлось практически полностью перевыпустить схемы соединений антенного поста и всех связей с элементами аппаратного отсека, скорректировать документацию, устранив в ней обнаруженные ошибки и найдя ряд новых решений.
Важную роль в организации серийного выпуска сыграло и КБ Марийского машиностроительного завода, работа которого оказалась сопряжена с целым рядом проблем, связанных с различиями в технологических процессах в НИИ- 20 и на заводе. Так, на заводе не имелось опыта изготовления силовых конструкций и приводов, необходимых для «Круга». Поэтому здесь пришлось решать те же проблемы, что и несколькими годами раньше в НИИ-20 – осваивать аргонодуговую сварку, бороться с деформациями каркасов, создавать испытательную базу для настройки систем и пр.
Большие сложности встретились и при освоении производства аппаратуры «Круга» на Ижевском электромеханическом заводе. Здесь также сказалось отсутствие опыта производства военной аппаратуры во взаимодействии с заказчиком. В частности, для завода оказались весьма серьезной проблемой испытания СРП на влажность. Созданные для этого прибора ламповые решающие усилители должны были «держать влагу» при сопротивлении изоляции 500-1000 МОм и напряжении 250-400 В.
Как вспоминал ветеран НИИ-20 Эдуард Иванович Соренков, «Трижды после тщательных промывок контактов и панелей СРП не выдерживал испытаний по точности работы из-за резкого падения сопротивления изоляции и утечек после

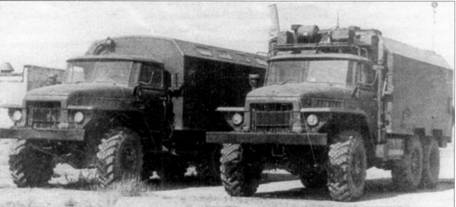

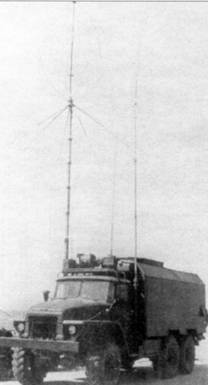

двухдневного выдерживания во влажной среде. В результате для работников завода на долгое время сохранилась в памяти картина со стоящим около стойки прибора заместителем главного конструктора с чайником и кипятильником в руках, который искал таким способом пути утечек тока. В конечном счете разрешению проблемы помог представитель заказчика, высказавший сомнение о допустимости доработок (промывок в спецрастворе) покупных изделий – разъемов на входном контроле завода. Обращение к главному инженеру и его«разборки»со службами привели к немедленному положитель – ному результату. После замены в СРП нескольких сотен разъемов новыми (без промывки) прибор с первого захода успешно выдержал испытания. В честь сдачи первого прибора военпредам дирекция организовала банкет».Кабина сопряжения и связи 9С487 (КСС-Б) пункта боевого управления 9С478 (ПБУ-Б) зенитной ракетной бригады «Круг» – АСУ 9С468М1.
Кабина боевого управления 9С486 (КБУ-Б) пункта боевого управления 9С478 (ПБУ-Б) зенитной ракетной бригады «Круг» – АСУ 9С468М1 («Поляна-Д1»).

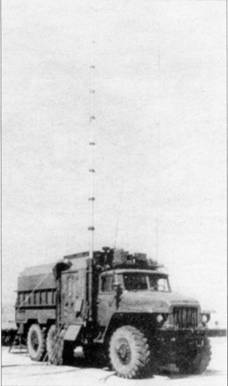

Кабина боевого управления (справа) 9С489 (КБУ-Д) и электростанция (слева) пунта боевого управления 9С479 (ПБУ-Д) зенитного ракетного дивизиона «Круг» – АСУ 9С468М1 («Поляна-Д1»).
Мощный толчок в развитии производства дало и освоение РЛС 1С12 на Новосибирском заводе им. Коминтерна. Здесь специально для этой цели были расширены площади ряда цехов и построено несколько новых. Потребовавшиеся для изготовления столь сложного изделия передовые технологические процессы позволили организовать выпуск РЛС на качественно ином уровне. При этом было освоено и внедрено около 20 новых технологий, в том числе аргонодуговая сварка, заливка трансформаторов эпоксидными смолами, пайка ферритов, гальванопластика, производство керамики и многослойных печатных плат, литье под давлением и по выплавляемым моделям, применение новых материалов и комплектующих изделий. В конечном счете, это позволило уменьшить затраты на изготовление РЛС 1С12 в десять раз.
В 1960- 1970-х гг. работы по созданию, освоению и модернизации «Круга» были отмечены премиями: Ленинской – В.П. Ефремов, И.М. Дризе, Л.В. Люльев, А.Ф. Усольцев, В.В. Райзберг и другие; Государственной – Э.И. Соренков, В.П. Чувилин, А.И. Извеков, Г.Б. Балашов и другие. Государственных наград были удостоены многие представители промышленности и Министерства обороны: орденом Трудового Красного Знамени наградили И.М. Дризе и Р.С. Толмачева, орденом «Знак Почета» – В.П. Епифанова, Ю.Г. Сабинина и Э.И. Соренкова. Многие участники разработки получили медали «За трудовую доблесть» и «За трудовое отличие».
В 1966 г. за работу по созданию «Круга» В.П. Ефремова наградили орденом Ленина. С началом серийного производства ЗРК и его поступлением в войска В.П. Ефремов представил диссертацию в форме научного доклада на соискание ученой степени кандидата технических наук. Диссертация была успешно защищена, но по предложению руководителя КБ-1 ГКРЭ А.А. Расплетина на этом же заседании совета, в тот же день, она была рассмотрена как докторская и защищена.
Приказом министра радиопромышленности 28 августа 1968 г. В.П. Ефремова назначили научным руководителем, 19 сентября – председателем НТС, а 13 февраля 1969 г. – директором и главным конструктором преобразованного НИИ-20 – Научно-исследовательского электромеханического института (НИЭМИ).

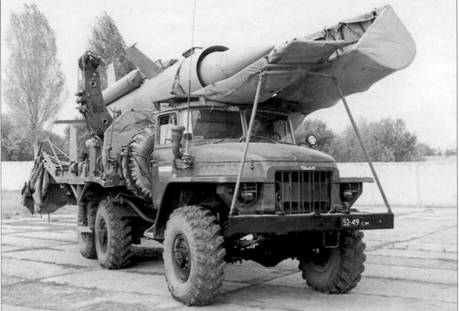

Транспортно-заряжающая машина 2Т6. Внизу: процесс перегрузки ракет с ТЗМ 2Т6 на пусковую установку 2П24.
В.П.Чувилин.
Ю.Г. Сабинин.
Э.И. Соренков.
