Базой для новой машины Кравцев выбрал гусеничный артиллерийский тягач М-2, серийно выпускавшийся на Мытищинском заводе №40 и проверенный в эксплуатации. Привлекала возможность использовать уже отработанные основные агрегаты (двигатель, коробку передач, узлы ходовой части) в конструкции перспективного плавающего транспортера.

В ходе расчетно-аналитических исследований Кравцев рассмотрел шесть различных компоновочных решений машины. В результате было определено, что для переправы через водные преграды тяжелых артсистем и автомобилей типа «Студебекер» (ЗИС-151) грузовая платформа транспортера должна быть длиной не менее 7 м при ширине 3,15 м, т.е. составлять 90% от его длины. Это привело к появлению очередного, седьмого, варианта компоновки транспортера со следующими параметрами: общая длина – 7,85 м, ширина колеи – 2,3 м, размеры грузовой платформы – 5,55x2,6 м. МТО находилось в центре машины под грузовой платформой, гусеницы приводились в движение зубчатыми колесами, расположенными в носовой части, два гребных винта и рули были размещены в тоннелях, в кормовой части. Привод винтов и гусениц осуществлялся карданными валами, проходящими под настилом грузовой платформы. Экипаж находился в передней части транспортера. Такое компоновочное решение ранее нигде не использовалось. Все дальнейшие проработки велись Кравцевым именно в этом направлении [9].

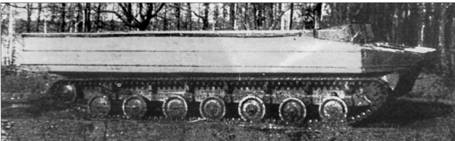

Первый опытный образец гусеничного плавающего транспортера К-61. Впоследствии высота борта корпуса была увеличена, а конструкция заднего откидного борта переработана.

В 1947 г. подполковник Кравцев представил техническое решение нового самоходного десантно-переправочного средства руководству Сухопутных войск и получил одобрение. Затем его предложение было доложено министру Вооруженных Сил СССР и также получило положительную оценку. В приказе МВС СССР №093 от 09.12.1947 г., подписанном заместителем МВС СССР маршалом А.М. Василевским, отмечалось: «…В целях быстрой отработки гусеничных амфибий, предназначенных для переправы артиллерии и танков при форсировании рек, приказываю:

1. Создать в составе ЦПИИ СВ им. Д.М. Карбышева КБ инженерно-танковой техники 1* в составе 12 офицеров для обеспечения срочной отработки опытного образца гусеничной амфибии и проектирования других образцов…»

В 1948 г. приказом командующего СВ №1а от 06.01.1948 г. А.Ф. Кравцев был назначен начальником ОКБ ИКСВ, ас 1951 г. стал главным конструктором переименованного Особого конструкторского бюро Инженерных войск Советской Армии – ОКБ ИВ СА (далее по тексту – ОКБ) 2* .

Сам факт организации опытного КБ, возглавляемого энергичным, инициативным, высокообразованным инженером, волевым изобретателем, стал значительным событием в деле создания высокоэффективных средств инженерного вооружения Советской Армии. Кравцев отлично понимал серьезные проблемы, возникавшие при ведении боевых действий в современной войне, и предлагал свои, оригинальные, машины и устройства, обеспечивавшие их решение.

Хотелось бы отметить, что наибольший вклад в сохранение и систематизацию опыта, накопленного ОКБ, внес Н.Л. Константинов, с 1962 по 1987 гг. служивший на должностях инженера, руководителя группы, главного конструктора проекта, заместителя начальника отдела, начальника отдела, заместителя начальника ОКБ НИИИ им. Д.М. Карбышева. Во многом благодаря «Тетради Константинова» (как называли рукописный справочник по ОКБ) сохранилась история создания в ОКБ средств инженерного вооружения. В настоящее время благодаря глубокому пониманию проблемы систематизации и рационального использования (каталогизации) фондов научно-конструкторской документации руководством НИИЦ СИВ ФБУ «ЗЦНИИ Минобороны России» проводится большая научно-архивная работа.

Коллектив ОКБ, возглавляемый А.Ф. Кравцевым, выполнил большое количество комплексных работ (разработка документации, изготовление макетных и опытных образцов, испытание, доводка и принятие на вооружение), как начатых ранее, так и открытых вновь, по его инициативе (см. перечень работ вверху).

1* В качестве производственной базы был определен 2-й танкоремонтный завод ГБТУ (ВРЗ №2 ГБТУ, г. Москва, ул. Красносельская). КБ располагалось в здании Военно-инженерной академии ( г. Москва, Покровский бульвар д. 11) в помещении музея.

Подполковник Н.Л. Константинов – заместитель начальника ОКБНИИИим. Д.М. Карбышева. 1982 г.

Работы ОКБ, выполненные под руководством А.Ф. Кравцева.

Продолжены работы:

– создание гусеничного плавающего транспортера (ГПТ, ПГТ, К-61,1944-1950);

– доработка и совершенствование плужного танкового траншеекопателя ПТК и других траншеекопателей 3* , а также создание машин и агрегатов механизированной колонны, обеспечивающей прокладку подземного телефонного кабеля связи;

– разработка технического проекта, постройка моделей и макетов планерно-понтонного парка ППВ (К-50,1946-1948 гг.).

Были разработаны:

– трал нажимного действия К-62, (ПМТ, 1948-1950 гг.);

– путепрокладчик на базе Т-34 (К-63);

– индивидуальное средство переправы танков К-66 (приспособление индивидуальной переправы танка Т-54, сооружение к танку Т-70, форсирующему в брод, ИПТ, 1948-1949 гг.);

– танковый мостоукладчик К-67 (МОТ, танковый мостоукладчик МТУ, МТУ-12, 1948-1955 гг.);

– прицепной путепрокладчик К-69 (МКП, 1948-1958 гг.);

– танковый бульдозер К-70 (БТУ, МКП, 1947-1958 гг.);

– самоходный десантный танконосец К-71 (1948-1949 гг.);

– гусеничный самоходный паром К-71 (ГСП, СП-55,1949-1957 гг.);

– саперный танк К-72 (TKC, 1948-1949 гг.);

– плавающая артиллерийская самоходная установка К-73 (АСУ-57П, 1949-1950 гг.);

– маскирующее средство для минных заградителей (1947 г.);

– танковый снегоочиститель К-74 (1949 г.);

– плавающий бронетранспортер К-75П (1947-1949 гг.);

– саперный бронетранспортер К-75 (СБТ, 1949 г.);

– саперный тягач К-76 (СТ, 1949 г.);

– плавающий бронетранспортер К-78 (ПСБТ, 1948-1951 гг.);

– гусеничный минный заградитель МИЗ (К-79, гусеничный минный заградитель ГМЗ, 1948-1960 гг.);

– мостовой танк К-80;

– противоминный трал K-82 (1949 г.);

– экспериментальная секция трала К-83 (1952 г.);

– трал нажимного действия K-84 (1950-1952 гг.);

– прицепной минный заградитель (1952 г.);

– прицепной минный раскладчик с маскирующим устройством (ПМР-3, 1948-1956 гг.);

– легкий плавающий танк К-90 (1950-1952 гг.);

– тяжелый танк К-91 (1949 г.);

– четырехгусеничный трал с прицепом К-92 (1951 г.);

– трал нажимного действия К-93 (ПТК, 1951 г.);

– минный заградитель на базе БТР-152 (1951 г.);

– машина для отрывки траншей К-96 (1950-1953 гг.);

– танковый бульдозер БТУ, (1950-1957 г.);

– моторная лебедка (специальная) К-97 (СЛТ, КУТ, 1950-1952 гг.);

– моторная лебедка K-98 (специальная лебедка на СЛТ, КУТ, 1950-1953 гг.);

– противоминный трал нажимного действия (КБГ, 1952 г.);

– быстроходный бульдозер БАТ (1953 г.);

– висячий мост СП-45 (1953 г.);

– быстроходная траншейная машина БТМ (1953 г.);

– дорожные покрытия ПМС (1953 г.);

– ножевой трал КБГ-2 (1953 г.);

– катково-скользящий трал KCT (1954 г.);

– скользящий трал СКТ-1 (1954 г.);
