Значительные габариты и масса трала Т1 ЕЗ создавали немало проблем при его транспортировке и монтаже на танк. Иногда для передвижения трала по местности требовалось подключать в качестве «толкача» второй танк: с учетом этого на корме танка-тральщика крепился буфер, служивший, отчасти, и противовесом тралу. Застрявший на слабом грунте трал можно было вытащить только с помощью мощного тягача. За свою массивность М1 даже получил прозвище «Тетушка Джемайма» – по популярной торговой марке продуктов с изображением на упаковке пышной добродушной негритянки-кухарки.
Тем не менее, усовершенствованный вариант трала М1А1 получил еще более тяжелые сплошные диски (без вырезов) и также отличался массивностью. Для некоторого облегчения каток собирали всего из четырех сплошных дисков.
Для сплошного разминирования
Каждый каток трала Т1Е5 собирался из шести дисков; поддерживались катки одной центральной стрелой. Здесь также имелась передача вращения на оси катков от ведущих колес танка, причем каждый каток приводился независимо.
Модификация Т1Е6 отличалась от предшественника увеличением числа дисков до 19: уширение полосы траления было вызвано появлением танков М4 с подвеской HVSS и уширенными гусеницами. Кроме того, диски получили рифление по ободу.
Тралы Т1Е4, Е5 и Е6 существовали только в экспериментальных образцах. Единственным послевоенным «наследником» катковых тралов серии Т1 стал испытанный в 1951 г. Т1Е8 («Хай Герман»), предназначенный для навешивания на танк М26 «Першинг». Этот трал набирался из 22-25 дисков из броневой стали, имеющих независимое перемещение по вертикали, и протраливал перед танком сплошную полосу шириной 4,58 м.
На основе опытного «легкого» каткового трала Т2 (предназначенного для установки на легкий танк М3 «Стюарт») специально для Корпуса морской пехоты США был разработан трал Т2Е1. Он рассчитывался на использование с БРЭМ на танковом шасси, при этом стрела БРЭМ служила для удержания трала. Конструкцию этого трала признали неудачной, и работы над ним прекратились в октябре 1943 г. Интересно, что в первом варианте «легкого» тралаТ2, испытанном на Абердинском полигоне в 1942 г., вместо катков на раме просто подвешивался тяжелый прямоугольный брус, волочащийся по грунту (вспомним французский патент 1940 г.): он загребал грунт, поднимал много пыли, но траление осуществлял плохо.
В феврале 1944 г. в преддверии высадки в Нормандии командование 1 -й американкой армейской группы запросило 50 комплектов катковых противоминных тралов, предпочитая их бойковым, представленным британцами. Тем не менее в дополнение к поставке 50 комплектов катковых тралов Т1Е1 и 72 комплектов Т1 ЕЗ (по другим данным, 75 Т1Е1 и 200 Т1 ЕЗ) американское командование заказало в Великобритании 20 комплектов тралов «Крэб» с поставкой в мае 1944 г. для установки их на танки М4 «Шерман». Позднее американские войска в Европе взаимообразно получили еще 15 британских комплектов «Крэб». «Крэб» I (американское обозначение Т2 – не путать с катковым тралом с таким же обозначением) и «Крэб» II (Т4) стали наиболее удачным вариантом бойкового трала Второй мировой войны. Результаты применения тралов в Северо-Западной Европе в 1944 г. побудили американцев заказать в Великобритании в начале 1945 г. еще 105 «Крэбов», но до окончания войны поставки не осуществили.
В создании собственной модели бойкового противоминного трала американцы не продвинулись дальше опытных моделей. Бойковый трал ТЗ, например, был разработан «Лэмсон Компани» в конце 1942 г. вскоре после создания британского «Матильда Скорпион». Ротор с бойками и приводные цепи для ТЗ были заимствованы от британской модели, вращение на ротор (скорость вращения – 75-90 об/мин) передавалось от дополнительного двигателя, смонтированного в кожухе с правого борта. На танк трал крепился на раме американской конструкции. Хотя «Прессед Стил Кар Компании» совместно с «Лэмсон» изготовила 30 комплектов трала ТЗ, его признали неудачным. В 1943 г. работы над ним прекратили.

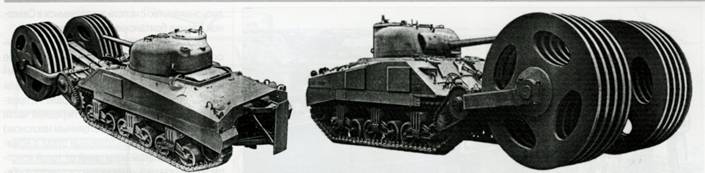

Танк М4 с катковым тралом Т1 ЕЗ. Хорошо видны крепление трала на танк, привод вращения осей катков, дополнительные бронелисты, усиливающие защиту боеукладки (на бортах корпуса) и отделения управления (на лобовом листе), привод вращения от ведущих колес танка, а также упор-буфер на корме для танка-толкача.

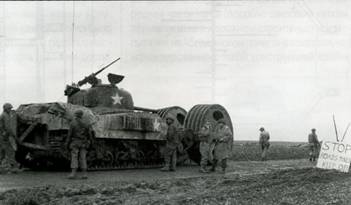

Танк «Шерман» с катковым тралом Т1ЕЗ (М1, «Тетушка Джемайма»), Нормандия, 1944 г.
Трал Т1Е8 («Хай Герман»), установленный на танк М26 «Першинг».
Французский патент №909874, выданный в 1946 г. М. Кордье, на катковый противоминный танковый трал (заявка подана в ноябре 1944 г.). Обратите внимание на установку дисков катка на оси.
Самоходный катковый трал Т1Е1 на базе БРЭМ М32В1 из состава 2-й бронетанковой дивизии США возглавляет идущую по дороге колонну. Бельгия, январь 1945 г.

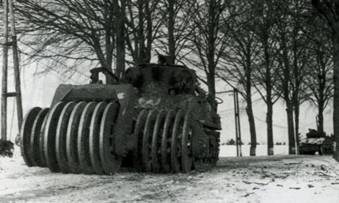

Танк-тральщик М4 с тралом Т1 ЕЗ (М1, «Тетушка Джемайма») в ходе фронтовых испытаний в составе 9-й американской армии. Бавария, декабрь 1944 г.

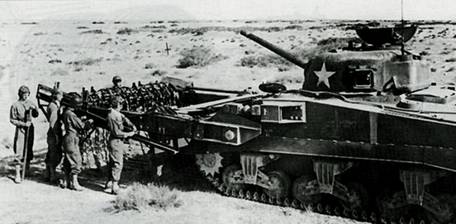

Техобслуживание бойкового трала «Крэб», установленного на танке М4 «Шерман».
Танк-тральщик «Шерман Крэб» демонстрирует способность работы на пересеченной местности.
У.Х. Тэйлор в 1944 г. предложил свой, упрощенный вариант бойкового противоминного трала с установкой приводного двигателя непосредственно на раме трала и упругой опорой для поддержания высоты ротора над грунтом (патент США №2,496, 423 от 1950 г.).
В патенте США №2,486,372, выданном Г.К. Рокуэллу в 1949 г., приведена схема ножевого противоминного трала Т5Е2 с V-образным бульдозерным отвалом и сменными ножами, испытанного еще в 1944 г.

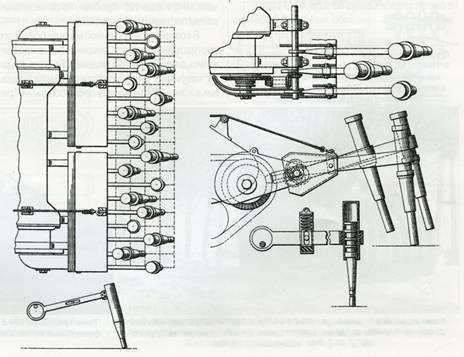

Принцип устройства и работы бойкового («ударного») противоминного трала Т8 можно увидеть из патента США №2,425,018, полученного Э.Р. Вильямсом в 1947 г.
Переделка, выполненная «Крайслер Инжиниринг Дивижн» и получившая обозначение ТЗЕ1, отличалась удлиненной рамой и грязезащитным кожухом – для лучшей защиты самого танка-тральщика и увеличения его подвижности. Привод осуществлялся уже от собственного двигателя танка, скорость вращения барабана была увеличена до 178 об/мин. При массе всего оборудования 2,2 т ТЗЕ1 протраливал полосу шириной 2,95 м. Но и эта конструкция оказалась неудачной.
