В дальнейшем расчетным путем установили, что для полного перебития гусениц с траками из стали ЛГ-13 при перекрытии 1/3 ее диаметра масса снаряженного ВВ должна была составлять не менее 12 кг.

Поскольку наиболее опасным для танка являлся подрыв мины с внутренней стороны гусеницы (в этом случае при перекрытии 1/3 диаметра мины остальные ее 2/3 оказывались под днищем танка), то осуществили два соответствующих подрыва мин с тротиловым снаряжением 6,5 кг каждая. Их произвели под первым левым опорным катком, под которым находились траки из стали КДЛВТ, и шестым правым опорным катком – под ним располагались траки из стали ЛГ-13.

При взрыве мины под первым опорным катком днище машины получило сквозной пролом размером 1000x720 мм (разрушение произошло между первым и вторым торсионами). При этом находившиеся в отделении управления элементы приводов управления и другие детали получили значительные повреждения (пробит и погнут левый топливный бак; сорвано и погнуто сиденье механика-водителя; перебиты тяга главного фрикциона и рычаг управления ПМП; сорваны кронштейн крепления рычага ПМП, топливораспределительный кран и рукоятка ручного газа; деформированы трубопроводы). Располагавшиеся на месте механика-водителя два кролика погибли 193* . Гусеница была перебита, опорный каток сорван с оси и отброшен на 15 м от машины, ограничитель хода балансира разрушен, а торсионный вал получил остаточные деформации.

При подрыве мины под шестым опорным катком в днище танка ИС-2 также образовался сквозной пролом размером 550x600 мм. В результате был погнут вентилятор системы охлаждения двигателя, получил деформации и заклинил ПМП, погнуты и частично перебиты тяги его привода, оторван ограничитель хода балансира. Однако гусеница танка не была перебита полностью – на смежных траках сохранилось по одной неразрушенной проушине.

В обоих случая танк оказался выведенным из строя и требовал капитального ремонта.

Данные результаты испытаний подтвердили необходимость усиления противоминной стойкости днища танка ИС-2, а также особого внимания к этому вопросу при проектировании новых тяжелых машин. Для увеличения противоминной стойкости траков приняли решение о повышении ударной вязкости материала траков и введения контроля за этим показателем при их изготовлении.

Испытания также выявили, что наиболее сильному воздействию взрывной волны подвергались выступающие за пределы корпуса танка агрегаты и детали, к которым, помимо гусениц, относились центральные пробки в броневых колпаках опорных и поддерживающих катков, болты крепления подвески, фара, сигнал, надгусеничные полки и подкрылки.

В период с 21 июня по 30 ноября 1955 г. на НИИБТ полигоне совместно с НИИ-582 Министерства общего машиностроения с учетом результатов испытаний на подрыв ИС-2 провели аналогичные испытания применительно к танку ИС-3 194* .

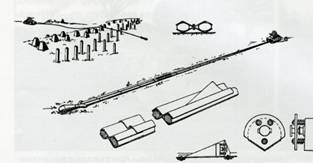

Танк ИС-3, представленный на испытания, прошел УКН и был полностью укомплектован. В ходовой части применили гусеницы с траками, выполненными из стали ТВМ. Всего под гусеницами ИС-3 произвели 25 подрывов мин 195* различного снаряжения (тротил, динамон, ТГ 50/50, с массой ВВ от 4,3 до 9,5 кг), а также удлиненных (массой до 2,16 кг, собирались из тротиловых шашек массой по 240 г) и сосредоточенных (массой до 9-9,5 кг) зарядов, которые располагались с наружной стороны гусениц. Наибольшее число подрывов выполнили с минами тротилового снаряжения. Подрыв мин производился с перекрытием 1/3, 1/2 и 3/5 их диаметра, сосредоточенных зарядов – под серединой гусеницы и с перекрытием 1/2 диаметра.

193* При установке мин с наружной стороны гусеницы животные, расположенные на месте механика-водителя, получали поражения третьей или второй степени тяжести в зависимости от массы ВВ и величины перекрытия мины. При перекрытиях, не превышавших минимальные, животные имели повреждения средней степени тяжести, что применительно к экипажу означало возможность сохра – нения им способности выполнять поставленную задачу.

194* Одновременно с танком ИС-3 был подвергнут испытаниям по подрыву и танк Т-54.

195* В одном из подрывов проверку на противоминную стойкость прошли испытания траки танка Т-10, которые были вставлены в гусеницу ИС-3(ширина трака Т- 10 равнялась 720мм, у танкаИС-3- 650мм).

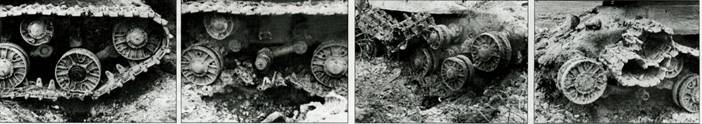

Характер разрушения ходовой части танка ИС-2: при взрыве мины тротилового снаряжения с перекрытием 3/5 диаметра (траки из стали Л Г-13); при взрыве мины с полным перекрытием (траки из стали Л Г-13); при взрыве мины под первым опорным катком с перекрытием 1/3 диаметра и установкой с заглублением; при взрыве мины с внутренней стороны гусеницы с перекрытием 1/3 диаметра.

Характер повреждения ходовой части танка ИС-3 (слева направо): от взрыва 5,5 кг мины с перекрытием 1/2 диаметра; от взрыва 6,5 кг мины с перекрытием 1/2 диаметра; от взрыва 6,5 кг мины тротилового снаряжения с перекрытием 3/5 диаметра.

Установка мины между катками с перекрытием 1/3 диаметра (защитный слой грунта снят) и приборов для измерения давления ударной волны.

При взрыве мин с массой ВВ до 6,5 кг с перекрытием 1/3, 1/2, 3/5 диаметра и мин с массой ВВ 8 кг с перекрытием 1/2 диаметра при установке под опорными катками (при неподвижной машине) гусеница сохранила конструктивную прочность. При этом от двух-трех траков, лежавших на мине, отбивались куски до обода опорного катка. С увеличением массы ВВ и перекрытия мины гусеницей вырывы траков увеличивались, но смежные траки оставались соединенными между собой не менее чем двумя проушинами. Танк без всякого ремонта совершал пробег в 2,5-3 км и мог двигаться дальше.

Остальные узлы и детали ходовой части машины при взрыве мин с массой ВВ 5,5-5,7 кг с перекрытием 1/3 и 1/2 диаметра и массой ВВ 6,5 кг с перекрытием 1/3 диаметра, как правило, не получали существенных повреждений. Так, например, при взрыве мин с перекрытием 1/3 диаметра сбило две головки болтов крепления броневого колпака опорного катка, срезало болт крепления крышки сальника (от удара в упор), осколками отбило небольшие куски от обода опорного катка. Однако при подрыве мины с массой ВВ 5,5 кг и перекрытием 1/3 диаметра имел место один случай разрушения балансира у основания оси шестого опорного катка. При подрыве аналогичной мины с перекрытием 1/2 диаметра сбивался броневой колпак опорного катка.

С увеличением массы ВВ до 6,5 кг при перекрытии 1/3 слабым местом в ходовой части машины становился упор балансира, который отрывался по сварке, а при перекрытии 1/2 диаметра разрушались подшипники опорного катка. С перекрытием мины 3/5 диаметра происходило срывание опорного катка и упора балансира, сбивание двух болтов крепления ограничителя балансира и появление трещин в сварочном шве кронштейна оси балансира. Повреждения аналогичного характера наблюдались и при подрыве мины с массой ВВ 8 кг с перекрытием 1/2 диаметра.
