Нечто подобное осуществило в конце 1950-хгг. ОКБ-586 М.К. Янгеля, начав отработку своей первой межконтинентальной баллистической ракеты (МБР) Р-16 как бы с ее верхней ступени – приступив для начала к летным испытаниям широко унифицированной с этой ступенью ракеты средней дальности (РСД) Р-14. Предварительный эскизный проект этой ракеты был выпущен осенью 1956 г. Первоначально в соответствии с пунктом 13 Постановления №1501-839 от 13 августа 1955 г. «О снаряжении ракеты Р-12 специальным зарядом и улучшении ее тактико-технических данных» предусматривалась проработка ее варианта с более мощным зарядом и с дальностью 3000 км. Однако таких боевых возможностей можно было достичь только на совершенно новом изделии.

ОКБ-586 предложило ракету Р-14 на тех же компонентах топлива, что и Р-12, но вдвое большего веса и способную лететь вдвое дальше. По результатам сравнения с двухступенчатым вариантом предпочтение отдали одноступенчатой ракете, как более простой и дешевой, хотя и относительно тяжелой – со стартовым весом 95 т. Кроме того, одноступенчатый вариант можно было выполнить в длине, обеспечивающей перевозку в железнодорожном вагоне, а также на одной грунтовой тележке, буксируемой тягачом.

Но после выпуска эскизного проекта тема Р-14 на какое-то время отошла на второй план. Основные усилия ОКБ-586 сосредоточились на летной отработке Р-12 и на проектировании межконтинентальной Р-16. Кроме того, потребности войск в РСД можно было практически полностью удовлетворить развертыванием группировки ракет Р-12 с дальностью стрельбы до 2000 км: при размещении на удалении в несколько сот километров от западных границ СССР они поражали большинство возможных целей в Европе. На Дальнем Востоке в 1950-е гг. отношения с Китаем казались безоблачно дружественными. Основными объектами поражения на данном театре военных действий могли стать американские базы в Японии и Южной Корее, в большинстве своем доступные для Р-12. Более эмоциональным, нежели логическим аргументом стало то, что Р-12 формально уступала заокеанским аналогам – ракетам «Юпитер» и «Тор» с дальностями до 3200 и 2800 км соответственно. Но американские базы с этими РСД в Турции, Италии и Великобритании также оказались в пределах досягаемости Р-12.

Несмотря на сомнительную необходимость создания такой РСД, было принято Постановление от 2 июля 1958 г. N«726-348 «О создании баллистической ракеты Р-14». Заинтересованность ОКБ-586 в этой работе в значительной мере носила конъюнктурный характер. Предложения по созданию межконтинентальной Р-16 встретили ожесточенное сопротивление ОКБ-1 С.П. Королева, ряда других организаций и многих влиятельных лиц. В этих условиях высокая степень унификации Р-14 и Р-16 стала дополнительным аргументом в пользу предложений днепропетровцев: открывалась возможность получить две ракеты, потратив при этом ненамного больше средств, чем на разработку только одной МБР. Кроме того, при опережающих темпах разработки Р-14 в ходе ее наземной отработки и летных испытаний можно было заранее выявить и своевременно разрешить основные проблемы, которые могли встретиться при создании Р-16. И, наконец, вплоть до принятия 28 августа 1958 г. второго правительственного постановления о разработке Р-16 официально признанная тема Р-14 служила своего рода прикрытием для развертывания работ по системам и агрегатам Р-16 в организациях-смежниках.

Правительственным постановлением 1958 г. были заданы максимальная дальность Р-14 – 4000 км, точность попаданий – не хуже ±8 км по дальности и ±6 км в боковом направлении при том, что ракета должна была комплектоваться автономной системой управления. Ракету предусматривалось оснастить термоядерным зарядом, разработанным в уральском НИИ-1011 и в дальнейшем поступившим на вооружение в составе морской ракеты Р-13. Комплекс наземного оборудования предполагался в подвижном исполнении. Эскизный проект следовало выпустить в I кв. 1959 г., в апреле 1961 г. приступить к летно-конструкторским испытаниям, а в середине года выйти на пристрелочные и зачетные пуски.

В соответствии с принятым Постановлением от 4 мая 1958 г. «Контрольные цифры семилетнего плана» предписывалось, начиная с 1963 г., приступить к серийному производству Р-14, выпустив до конца семилетки 1959-1965 гг. 80 ракет.

К разработке привлекались основные участники создания ракеты Р-12, включая двигательное ОКБ-456 В.П. Глушко. Валентин Петрович умудрился превратить двухкамерный двигатель РД-215 (8Д513) в своего рода набор «детских кубков», из которых собрал щестикамерную двигательную установку РД-218 (8Д712) для первой ступени МБР, двухкамерную РД-219(8Д713) для ее второй ступени, а также четырехкамерную РД-216 (8Д514) для РСД.

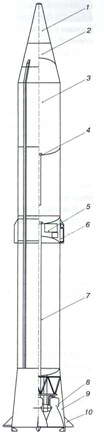

Ракета Р-14 (изделие 8К65).

1 – головная часть; 2 -переходник; 3 – бак окислителя; 4 – промежуточное днище бака окислителя; 5- приборный отсек; 6 – тормозной двигатель; 7 – бак горючего; 8 – двигатель; 9 – хвостовой отсек;

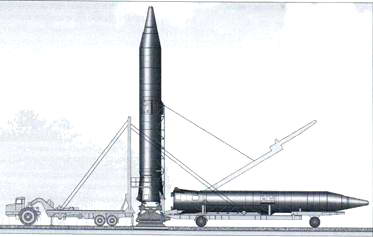

Установка ракеты Р-14 на пусковой стол. Рис. А. Чечина.

Общая компоновка Р-14 (изделие 8К65) в основном повторяла Р-12: переднее расположение бака окислителя, разделенного промежуточным днищем на два полубака; основные приборы в межбаковом отсеке; конический хвостовой отсек с пластинчатыми стабилизаторами, на данном изделии имевшими не треугольную, а трапециевидную форму. От своей предшественницы новая ракета стартовым весом 87,6 т при ненамного большей длине (24,4 м) отличалась в 1,5 раза большим диаметром (2,4 м), совпадающим с соответствующим размером второй ступни Р-16. Стартовый вес Р-14 составлял 86,3 т, из которых 79,2 т приходилось на топливо. На Р-14, как и на верхней ступени МБР, были применены бак горючего и хвостовой полубак окислителя, выполненные из алюминиевых сплавов с использованием химического фрезерования. Менее нагруженный передний полубак окислителя имел более простую конструкцию в виде обечайки, подкрепленной приваренными шпангоутами. Наддув бака горючего осуществлялся азотом, окислителя – воздухом. Для сокращения гарантийных запасов топлива впервые для РСД приняли систему одновременного опорожнения баков.

В отличие от первоначального варианта, на принятой в разработку Р-14 вместо разновидности керосина впервые применили новое горючее – самовоспламеняющийся с окислителем (азотной кислотой АК-27И) несимметричный диметилгидразин (НДМГ, условное название – «гептил»), что обеспечило повышение удельного импульса на 10%, а также позволило обойтись без специального пускового горючего. Так как двигателисты обеспечили работу турбонасосного агрегата на основных компонентах топлива, отпала необходимость и в перекиси водорода. Число жидкостей, заправляемых в ракету, сократилось до двух. Тяга двигателя в наземных условиях составляла 151 т, в пустоте – 177,5 т, удельный импульс-246 и 289 с соответственно. Время работы двигателя достигало 130 с.

Вдвое увеличенная дальность определила многократно большие тепловые потоки, действующие на головную часть при входе в атмосферу. На смену заостренному носку головной части Р-12 пришел притупленный полусферический наконечник из термостойкого сублимирующего материала, обеспечивавший образование отошедшей ударной волны и меньший нагрев конструкции. Коническую поверхность корпуса головной части Р-14 покрыли асботекстолитом.

Головная часть крепилась к переходнику тремя пироболтами. После их разрыва и включения трех установленных на межбаковом отсеке небольших твердотопливных двигателей головная часть отделялась от отстающего корпуса ракеты. При этом возмущения, действующие на головную часть, были существенно снижены по сравнению с ранее применявшейся схемой с расталкиванием корпуса ракеты и боеголовки при помощи толкателей. Как и на Р-12, в конце разгонного участка траектории предусматривалось снижение уровня ускорения путем дросселирования тяги двигателя за счет отключения турбонасосного агрегата.

Для обеспечения точности, не уступающей достигнутой на Р-12 (при вдвое увеличенной дальности), была создана более совершенная автономная система управления, в которой впервые применили гиростабилизированную платформу (ГСП).

Эскизный проект ракеты Р-14 (8К65) выпустили досрочно – в конце 1958 г. В начале 1959 г. появилось дополнение, учитывающее внедрение нового, более совершенного заряда головной части, разработанного в арзамасском КБ-11. За счет ощутимого снижения веса заряда расчетная дальность была увеличена до 4350 км.

Менее чем через год после начала опытно-конструкторской работы по Р-14 ее ход был ускорен в соответствии с партийно- правительственным Постановлением от 13 мая 1959 г. №514-232 «О сокращении сроков создания изделий Р-16, Р-14 и организации их серийного производства», которое должно было обеспечить конкурентоспособность межконтинентальной Р-16 в условиях параллельной разработки королевской Р-9А. Применительно к Р-14 срок начала летных испытаний сдвигался на сентябрь 1960 г., чтобы в следующем году завершить отработку ракеты и поставить Министерству обороны по 20 ракет и комплектов наземного оборудования.

Но в мае 1958 г., еще до выхода первых правительственных документов, начались огневые стендовые испытания (ОСИ) камеры нового двигателя с нештатной баллонной (вытеснительной), а не турбонасосной подачей топлива. В августе приступили к испытаниям двухкамерного блока. При этом для подачи компонентов топлива служил турбонасосный агрегат от двигателя РД-214 ракеты Р-12. Двигательные установки в штатном исполнении в составе Р-14 испытывались в Загорске с 28 марта 1960 г. В ходе испытаний выяснилась недостаточность теплозащиты критического сечения камеры в режиме пониженной тяги на конечном участке работы двигателя. Пришлось изменить конструкцию рубашки охлаждения. Кроме того, для исключения кавитации ввели шнековый преднасос. По результатам испытаний, завершившихся в мае четвертым ОСИ, удельный импульс на 4 единицы превысил заданное значение.
