— организовать работу по установке на тяжелые танки и САУ горизонтальнобазных дальномеров с базой 1,5–1,6 м;

— заводу № 393 в десятидневный срок разослать заводам № 183, ЛКЗ и ЧКЗ предварительные габаритные чертежи перископических прицелов и дальномеров для составления заключения и отзыва;

— изготовить до 15 апреля деревянный макет ТП-47А для примерки на танк завода № 183.

Несколько позже, 23–24 мая 1947 г., прошло совместное совещание представителей Министерства вооружения, Арткома ГАУ ВС, ГБТУ ВС, НИИАВ MB, СКБ-2 при заводе № 393 MB, НИИСПВА MB, завода № 2 MB и ЛКЗ по вопросу согласования пулеметно-пушечного вооружения и оптических приборов танка ИС-7.

В части, касающейся оптических приборов, отмечалось:

«1. В связи с тем, что изготовленный заводом № 39Зпервый опытный образец прицела ТШ-46Б имел неудовлетворительное качество изображения, считать приемлемым предложение начальника СКБ-2 при заводе № 393 — генерал-майора С. М. Николаева о переделке прицела ТШ-46Б с целью улучшения его оптической характеристики, путем увеличения оптической длины прицела с сохранением габаритной длины — 660мм. При этом окуляр прицела относился влево, что улучшало условия работы наводчика.

2. Так как прицел типа ТШ-46Б является единственным приемлемым из существующих прицелов для установки в башне танка ИС-7 и в связи с невозможностью изготовления в 1947 г. для опытных танков перископического прицела ТП-47 со стабилизатором, считать, что на опытные машины, изготавливаемые ЛКЗ в 1947 г., должны быть установлены прицелы типа ТШ-46Б.

3. Считать целесообразным форсировать разработку перископического прицела ТП-47 со стабилизатором в СКБ-2 при заводе № 393.

Одновременно ОГК ЛКЗ, на основании предъявленного генерал-майором С. М. Николаевым габаритного чертежа (эскиза) прицела ТП-47, прорабатывает и согласовывает с СКБ-2 вопросы увязки прибора управления выстрелом «Штурм» с прицелом ТП-47 и его установки в башню танка.

…5. Вопрос об изготовлении дальномера для танка ИС-7 считать необходимым обсудить на специальном техническом совете в Москве.

В целях окончательного уточнения и согласования дополнительно возникавших вопросов по стрелково-пушечному вооружению и оптике танка «Объект 260» — считать необходимым в начале июня 1947 г. провести совместное совещание Министерства вооружения, Министерства транспортного машиностроения, ГАУ ВС, НТК ГБТУ ВС, НИИАВ MB, НИИСПВА MB, заводов № 2, № 393 MB и ЛКЗ».

Технический проект танкового перископического прицела ТП-47А (вариант без стабилизации) поступил в Артком ГАУ ВС, Техническое управление MB, главным конструкторам ЛКЗ, ЧКЗ и завода № 183 27 июня 1947 г.

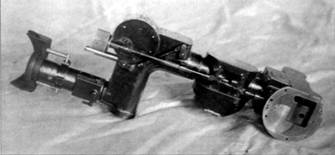

230*Прицелы были изготовлены заводом № 393 MB под установку в башню танка ИС-7 выпуска 1946 г.

Схема установки прицела ТП-47А в башне танка ИС-7.

В связи с тем, что в предлагаемом проекте прицела использовался ряд новых узлов, требовавших производственной проверки, проект технических условий на изготовление прицела предполагалось представить позднее. Это было связано с тем, что поскольку танки, к размещению на которых планировался прицел, еще не были изготовлены в опытных образцах и существовали только в чертежах, то отсутствовали экспериментальные данные по условиям эксплуатации прицела и результатам возможного поражения его при снарядном обстреле (или от последствий удара снаряда о броню башни). Поэтому расчет на прочность деталей прицела и кронштейна не производился, а их проверку предполагалось осуществить в процессе обстрела башен с опытными образцами прицелов, установленных в танках.

Исходя из этого, главному конструктору завода № 183 А.А. Морозову предлагалось подтвердить свое согласие с проектом прицела телеграммой, отправленной непосредственно в Артком ГАУ и СКБ-2 при заводе № 393, а главному конструктору ЛКЗ Ж.Я. Котину тоже телеграммой согласовать габариты прицела ТП-47А с башней танка ИС-7, которые стали бы основанием для разработки стабилизированного прицела. Кроме того, предлагалось данный прицел ТП-47А устанавливать в танке ИС-7 в случае выхода из строя стабилизированного прицела и отсутствия возможности его замены новым.

Одновременно материалы по прицелу ТП-47А были высланы и в адрес ЧКЗ для использования при проектировании новых тяжелых танков.

Проектирование прицела ТП-47А оказалось весьма сложным и трудоемким из-за необходимости выполнения жестких требований по обеспечению точности в механизме угла возвышения, а также необходимости его унификации для танков ИС-7 и Т-54. Поэтому представление окончательного технического проекта прицела задержалось, и срок поставки его опытных образцов перенесли на август 1947 г. Конструкторам танков предлагалось принять все меры для утверждения технического проекта установки прицела до 10–15 июля, так как СКБ-2 при заводе № 393 уже приступило к выпуску рабочих чертежей.

Эскизный проект прицела ТП-47А, разработанный в соответствии с ТТТ 1 Управления ГАУ ВС № 04353 от 30 декабря 1946 г., не имел стабилизации линии визирования и предназначался для использования как в тяжелых, так и средних танках для стрельбы прямой наводкой из пушки и спаренного с ней пулемета.

Оптическая система прицела имела следующие характеристики: увеличение (переменное) — 3,2 и 7,9 х, поле зрения (переменное) — 22 и 8°30', диаметр выходного зрачка — 5,4 и 5 мм, удаление выходного зрачка — 20 мм, перископичность — 240 мм, изменение угла наклона линии визирования — от -8 до +25°.

Согласно эскизному чертежу башни завода № 183, полученному 27 марта 1947 г., а также согласования величины перископичности прицела с ОГК ЛКЗ, прицел с перископичностью 240 мм удачно размещался в башне, обеспечивая удобство работы наводчика. При этом головка прицела выводилась в неподвижную часть поворотного основания люка или же впереди ее.

Отступление от некоторых параметров, предъявляемых ТТТ, было обусловлено конструктивными соображениями. Так, обеспечение требуемой перископичности в 300–320 мм не позволило бы скомпоновать прицел достаточно живучим при попадании снаряда в башню, а получение увеличения, равного 10 х, оказалось невозможным при заданных габаритах прицела. Немецкий прицел TWZ F-3 с увеличением 3 и 10 химел общую длину оптической системы (от объектива до выходного зрачка) 780 мм, в то время как аналогичная длина в прицеле ТП-47А составляла всего 620 мм.

По качеству изображения оптическая система ТП-47А уступала штатному прицелу ТШ и была примерно равноценна довоенному перископическому прицелу ПТ-1 (ПТ-4). При заданных характеристиках и габаритах расчет оптической системы с повышенным качеством изображения становился невозможным.

Смена увеличения в прицеле ТП-47А осуществлялась за счет поворота на 180' Галлилеевской трубки, располагавшейся в параллельном ходе, между линиями оборачивающей системы.

Все механизмы прицела монтировались в одном цельном латунном корпусе, что обеспечивало требуемую живучесть прибора в эксплуатации. Корпус мог также изготавливаться из ковкого чугуна. Защитное стекло головки имело электрообогрев с питанием от бортовой сети с напряжением 13,6В или 26В. Очистку защитного стекла предусматривалось производить сжатым воздухом, для чего при проектировании предусматривалась его соответствующая подводка. В головке и средней части прицела (против сетки с прицельными марками) помещались осушительные патроны. В фокальной плоскости объектива располагалась перемещающаяся сетка с нанесенной на ней шкалой боковых упреждений.

Установка углов прицеливания производилась перемещением пластинки с прицельными марками. Это перемещение выполнял механизм с торцевым кулачком, на оси которого помещался стеклянный диск с нанесенными прицельными шкалами. Диск устанавливался в фокальной плоскости окуляра, и часть нанесенных на нем шкал, отображалась в верхней части поля зрения. Такое построение механизма установки углов прицеливания позволило при фокусе объектива 100 мм (фокус объектива прицела ТШ — 115 мм) увеличить масштаб прицельных шкал по сравнению с ТШ в 10 раз, а также повысить точность установки углов прицеливания. Кроме того, верхняя рабочая часть поля зрения оставалась свободной от шкал. При смене увеличения масштаб прицельных шкал не менялся.
