Расчетная долговечность насосной установки при работе на средних режимах составляла 200 ч, ориентировочная масса насосной установки с двумя электромоторами — 40 кг.

Конструкция гидромотора повторяла конструкцию насоса за исключением устройства качающейся шайбы, угол наклона которой в гидромоторе был постоянным. Изменение чистоты вращения вала гидромотора осуществлялось за счет изменения количества нагнетаемой в него насосом рабочей жидкости, а реверсирование гидромотра — изменением направления потока рабочей жидкости.

Максимальная частота вращения вала гидромотора составляла 2400 мин – 1при расходе

насоса 24 л/мин, а его минимальная устойчивая частота вращения под нагрузкой — 8-10 мин – 1. Крутящий момент на валу гидромотора практически не зависел от частоты вращения и составлял около 117,6 Н м (12 кгс-м) на каждые 0,98 МПа (10 кгс/см^2) давления рабочей жидкости. Максимальное рабочее давление в гидромоторе достигало 11,8 МПа (120 кгс/см^2). Расчетная долговечность гидромотора при работе на средних режимах также составляла 200 ч, а его масса — 5,2 кг.

229*Изменение угла наклона качающейся шайбы влияло на величину хода поршней, вызывая тем самым изменение производительности насоса от 0 (при вертикальном положении шайбы) до 24 л/мин (при ее крайнем положении). Перевод шайбы за вертикальное положение в другую сторону от предыдущего вызывало реверсирование направления потока рабочей жидкости при той же производительности.

Установка пульта наводчика электропривода конструкции ВЭИ в танке ИС-7 (вид на пульт, поворотный механизм и прицел).

Установка электромеханических усилителей (амплидинов) горизонтальной и вертикальной наводки конструкции ВЭИ в нише башни танка ИС-7 (вид со снятой этажеркой механизма заряжания).

Полная масса всей установки гидропривода равнялась 65 кг.

Изготовленный заводом № 279 МАП опытный образец гидропривода прошел стендовые испытания, но в танке ИС-7 установлен не был.

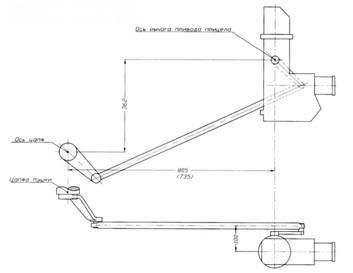

Что касается прицельного комплекса и приборов наблюдения танка ИС-7, то вследствие неготовности телескопического прицела и бинокулярного прибора наблюдения, разрабатывавшихся по ТТТ ГАУ ВС и согласованных с ГБТУ ВС, на опытных образцах машины в январе 1947 г. было принято решение использовать прицел ТШ-46Б и смотровой прибор командира танка ТКП-2, оптические характеристики которых несколько отличались от указанных в ТТТ.

В феврале 1947 г. Артком ГАУ ВС выдал дополнения в ТТТ № 04353 к танковому перископическому прицелу с переменным увеличением (№ 04517). В соответствии с планом Арткома ГАУ ВС и Министерства вооружения, в 1947 г. предполагалось разработать танковый перископический прицел переменного увеличения в двух вариантах: без стабилизации линии прицеливания и под стабилизатор линии прицеливания, разрабатываемый ЛКЗ.

В результате усиления конструкторских кадров СКБ-2 при заводе № 393 MB в ходе дополнительных переговоров с НТК ГБТУ ВС и Арткомом ГАУ ВС согласилось выполнить проектирование перископического прицела со стабилизатором линии прицеливания в едином корпусе.

Стабилизатор линии прицеливания (поля зрения) разрабатывался для следующих условий работы:

максимальная амплитуда угловых колебаний — 10°;

— минимальный период угловых колебаний — 0,5 с;

— максимальное угловое ускорение угловых колебаний — 60 град./с 2.

При этом он должен был удовлетворять следующим требованиям:

— точность стабилизации линии прицеливания — не менее 0,5 т. д.;

— возможность стабилизации в пределах от 10 до 30° (допустимое срезание поля зрения: от 10 до 20° на 10 %, от 20 до 30° — до 30 %);

— способность автоматически компенсировать уход оси гироскопа из стабилизированного положения;

— иметь устройство автоматического производство выстрела (при замкнутой цепи спуска) в момент, когда орудие имело необходимый для поражения цели угол возвышения;

— возможность учета изменения угла прицеливания за время запаздывания выстрела при электромагнитном и при электрозапальном спусковых механизмах, а также ввода поправки на изменение угла прицеливания от наличия переносной скорости снаряда вследствие колебаний танка;

— в случае необходимости иметь устройство для гашения собственных колебаний гироскопа;

— готовность к действию стабилизирующего устройства по истечении не более 1 мин с момента его включения;

— ведение стрельбы с помощью прицела со стабилизированным полем зрения без необходимости применения специальных боеприпасов;

— питание гироскопа от бортовой сети танка;

— общая потребляемая стабилизирующим механизмом и вспомогательными агрегатами мощность — не более 100 Вт;

— вспомогательные агрегаты (преобразователь и т. п.) должны иметь минимальные габариты и быть удобными для размещения в танке. Установка гироскопа не должна ухудшать условия работы наводчика;

— герметичное исполнение механизма стабилизации. Работа гиромотора не должна приводить к запотеванию оптических деталей или появлению налетов. Желательно расположение гиромеханизма в отдельном от оптической системы герметичном отсеке;

— удовлетворительная работа механизма стабилизации при температуре окружающего воздуха от -45 до +45 °C. Исключение возможности его расстраивания от сильной тряски и при ударах снарядов, не пробивших броню;

— срок службы механизма стабилизации не менее 3000 ч и возможность непрерывной работы в течение 5–6 ч;

— в конструкции механизма стабилизации должен быть предусмотрен арретир для стопорения гироскопа в походном положении и возвращения последнего в исходное положение.

Поскольку в мае 1947 г. на три опытных образца танка ИС-7 выпуска 1947 г. для установки был утвержден телескопический прицел ТШ-46Б, то завод № 393 MB по просьбе Ж.Я. Котина в связи с изменением конструкции башни машины приступил к переделке четырех ранее изготовленных прицелов ТШ-46 230*в два прицела ТШ-46А и два прицела ТШ-46Б с вводом в конструкцию последних диоптрийной установки.

Кроме того, 16 мая 1947 г. на состоявшемся в Техническом управлении MB совещании по рассмотрению принципиальных схем танковых приборов и прицелов обсуждались вопросы по принципиальным схемам танковых дальномеров ТД-1,6 и ТД-06, а также перископических прицелов ТП-47А, ТП-47Б, шарнирного прицела ТШ-46 и смотрового прибора ТКП-2. По итогам обсуждения принятое решение предусматривало:

— основным направлением развития считать прицелы перископического типа со стабилизацией линии прицеливания;
