Таким образом, при допусках, выполняемых в условиях серийного производства прицелов с полной производственной оснасткой, общая ошибка привода углов места цели не превышала 1,03 т. д.

Ошибка мертвого хода, влияющая на рассогласование, составляла только 0,13 т. д. При этом на орудии требовалось обеспечить длину переднего плеча параллелограмма с точностью до 0,05 т. д.

Применение оригинального механизма установки углов прицеливания позволило увеличить масштаб прицельных шкал по сравнению со штатным прицелом ТШ в 10 раз. Кроме эксплуатационного преимущества, это дало возможность повысить точность установки углов прицеливания.

Сравнительный расчет точности установки углов прицеливания в штатном ТШ и ТП-47А показал, что при установке максимального угла прицеливания 4° в ТШ возможная погрешность составляла 5°, а в ТП-47А — не превышала 2°.

При проектировании прицела большое внимание уделялось возможности его серийного производства применительно к современным требованиям технологи и организации производства. Сборка большинства узлов прицела (головка, привод углов места цели, дальномерное устройство, механизм углов прицеливания и т. д.) производилась независимо друг от друга. Это позволяло организовать сборочные процессы поточным методом.

С июня 1947 г. СКБ-2 приступило к разработке перископического прицела ТШ-47Б со стабилизированной линией визирования по ТТТ АК ГАУ ВС № 04353-46 г. и дополнению за № 04517-47 г. Прицел также был рассчитан на совместную его эксплуатацию с гироскопическим узлом типа «Штурм» конструкции ЛКЗ. Для установки данного прицела в крыше башни на орудийной системе требовалось разместить только ось для связи с параллелограммом прицела. Готовность прицела ТП-47Б планировалась на конец 1947 г., поскольку его создание было тесно связано с разработкой механизма управления выстрелом и стабилизации на ЛКЗ (работа в этом направлении для перископического прицела в Ленинграде только началась и могла быть закончена не ранее чем через 2–3 месяца).

Именно по этим причинам для машин выпуска 1947 г. и был рекомендован прицел ТШ-46Б, для которого на ЛКЗ имелось в наличии устройство управления выстрелом и стабилизацией «Штурм». ТШ-46Б монтировался на приборе «Штурм», который неподвижно крепился на люльке орудия. Таким образом, прибор «Штурм» и прицел качались вместе с пушкой при отработке углов возвышения.

Габаритный чертеж прицела ТШ-46Б, выполненный СКБ-2 завода № 393 MB, удовлетворял условиям компоновки и его монтажа в башне танка ИС-7. На техническом совещании по вопросу оптических приборов, состоявшемся в ОГК ЛКЗ 7 июля 1947 г. с представителями СКБ-2, было принято решение о некоторых изменениях в конструкции прицела, связанных с улучшением удобства пользования и введения защитного стекла амбразуры с электрообогревом в специальной оправе (питание от бортовой сети танка 26В).

В связи с тем, что при введении этих изменений конструкция прицела сильно отличалась от предыдущего варианта, техническое совещание приняло решение об изменении марки прицела и присвоило ему наименование ТШ-46В. При этом срок поставки двух образцов прицела ТШ-46В (за счет переделки из прицелов ТШ-46 и ТШ-46А) был определен представителями СКБ-2 завода № 393 MB 20 июля 1947 г. Переделку третьего образца планировалось провести в 1,5-месячный срок после его получения с ЛКЗ.

Вся техническая документация по прицелу ТШ-46В, состоявшая из комплекта рабочих чертежей, ТУ на изготовление и приемку, краткого описания, акта заводских испытаний и паспортов, представлялась ЛКЗ в течение августа 1947 г., за исключением паспортов и актов заводских испытаний, прилагавшихся к приборам.

Одновременно на этом же совещании габаритный чертеж прицела ТП-47А был принят ОГК ЛКЗ за основу для разработки эскизного проекта установки стабилизатора «Штурм», вопрос о котором совместно с данным прицелом предполагалось утвердить к 15 августа того же года. Вместе с тем, в башне танка ИС-7 мог устанавливаться и прицел ТП-47А без стабилизатора, для чего с Арткомом ГАУ решался вопрос о предоставлении ЛКЗ его опытного образца.

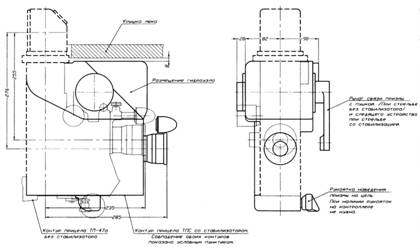

Телескопический прицел ТШ-46В танка ИС-7.

К1 августа 1947 г. все вопросы, связанные с конструкцией и монтажом прицелаТШ-46В в башне ИС-7, между ЛКЗ и заводом № 393 MB были согласованы. Два первых опытных образца прицелаТШ-46В завод N9393 должен был предоставить ЛКЗ не позднее 9 августа 1947 г. Третий образец прицела переделывался из ТШ-46Б в двадцатидневный срок после его получения с ЛКЗ. Гироскопические стабилизаторы для всех трех образцов прицела ТШ-46В изготавливал завод № 212 МСП по чертежам ЛКЗ, а их монтаж на прицелах производился уже непосредственно на ЛКЗ.

Все эти решения нашли отражение в протоколе технического совещания представителей Министерств вооружения и транспортного машиностроения, НИИАВ MB, СКБ-2 завода № 393 MB, КБ ЛКЗ, НТК ГБТУ и Арткома ГАУ, состоявшегося 1 августа 1947 г., на котором вновь рассматривались вопросы о состоянии работ по изготовлению и поставки вооружения и приборов для тяжелого танка ИС-7.

Необходимо отметить, что для обеспечения готовности трех приборов «Штурм» к прицелам ТШ-46В в течение 1,5–2 месяцев ЛКЗ должен был изготовить их в двух вариантах. Первый вариант — прибор «Штурм-1» — выполнялся в двух экземпляров по принципу существовавшего ранее стабилизатора прицельной линии ТОС со следующими по сравнению с ним улучшениями:

— наводка стабилизированной прицельной линии осуществлялось той же рукояткой, что и управление приводом вертикальной наводки пушки с плавно меняющимися скоростями в диапазоне от 0,05 до 3,5 град/с;

— увод стабилизированной прицельной линии исключался благодаря вертикальному положению оси ротора гироскопа стабилизатора;

— повышена точность стабилизации за счет увеличения кинетического момента гироскопа (32000 г-см-с против 11000 г-см-с в приборе ТОС) и применения системы коррекции.

Второй вариант — прибор «Штурм-2» — в количестве одного экземпляра выполнялся по принципиально новой схеме и содержал, кроме стабилизатора прицельной линии, принципиально новый узел — гироскопический упредитель выстрела, автоматически вносивший поправку на время запаздывания выстрела.

Во второй половине 1947 г. прибор «Штурм-2» изготовили в лаборатории № 6 филиала Опытного завода № 100 и проводили его лабораторные испытания.

Поскольку для прибора «Штурм-2» уже были изготовлены и прошли лабораторные испытания гироскопические узлы с системами наведения и коррекции, то их решили использовать и в приборах «Штурм-1». В дальнейшем предполагалось за счет установки упредителей выстрела в приборах «Штурм-1» довести их до состояния прибора «Штурм-2».

К14 августа 1947 г. СКБ-2 при заводе № 393 MB завершило разработку эскизного проекта прицела ТП-47Б и отправило его для рассмотрения на ЛКЗ. Согласно представленному проекту, прицел крепился в башне машины и связывался с пушкой параллелограммом. Поэтому он потребовал принципиально нового стабилизатора по сравнению со стабилизатором «Штурм» для прицела ТШ-46В.

Оптическая система ТП-47Б была однотипна с оптической системой прицела ТП-47А и имела те же характеристики (все оптические детали являлись одинаковыми для обоих прицелов).
