Монополизм Мотовилихинского завода отразился в факте официального принятия на вооружение М-10 под армейским названием «152-мм дивизионная гаубица обр. 1938 г.» еще до полного завершения войсковых испытаний. При отсутствии конкурентов это было неудивительно: приходилось мириться с любыми недостатками и детскими болезнями единственной предложенной военным системы. Однако, как показала история последующей службы М-10, собственно орудие оказалось вполне надежным в эксплуатации.

< image l:href="#"/>

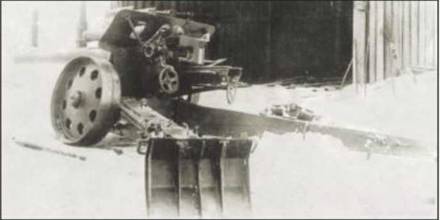

152-мм гаубица М-10 в боевом положении. Внизу — ствол на максимальном угле возвышения.

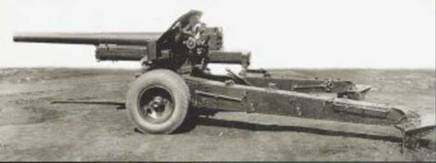

152-мм гаубица М-10 в боевом положении.

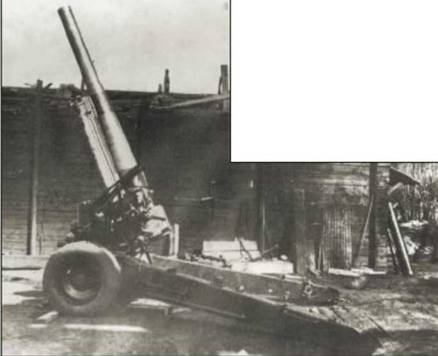

152-мм гаубица М-10 в боевом положении. Ствол на максимальном угле возвышения.

Конструкция орудия

Конструктивно 152-мм гаубица обр. 1938 г. (М-10) состояла из:

— ствола, включающего трубу, муфту и казенник;

— поршневого затвора, открывавшегося вправо.

Закрывание и открывание затвора производилось поворотом рукоятки в один прием. В затворе монтировались ударный механизм с линейно движущимся ударником, винтовой боевой пружиной и поворотным курком; для взведения и спуска ударника курок оттягивался спусковым шнуром. Выбрасывание стреляной гильзы из каморы производилось при открывании затвора в виде коленчатого рычага. Имелись механизм облегчения заряжания и предохранительный механизм, предотвращавший преждевременное отпирание затвора при затяжных выстрелах;

— лафета, включавшего люльку, противооткатные устройства, верхний станок, механизмы наводки, уравновешивающий механизм, нижний станок (с раздвижными клепаными коробчатыми станинами, боевым ходом и подрессориванием), прицельные приспособления и щитовое прикрытие.

Люлька корытообразного типа укладывалась цапфами в гнездах верхнего станка.

Противооткатные устройства в люльке под стволом включали гидравлический тормоз отката и гидропневматический накатник. Длина отката переменная. В походном положении ствол оттягивался назад.

Уравновешивающий механизм пружинного толкающего типа размещался в двух укрытых кожухами колонках по обе стороны ствола орудия.

Верхний станок штырем вставлялся в гнездо нижнего станка. Амортизатор штыря с пружинами обеспечивал вывешенное положение верхнего станка относительно нижнего и облегчал его вращение. С левой стороны верхнего станка находился маховик секторного поворотного механизма, с правой — маховик подъемного механизма с двумя зубчатыми секторами.

Боевой ход — подрессоренный, с колодочными тормозами, с четырьмя колесами от грузового автомобиля ЗИС-5, по два ската на сторону. Шины ГК типоразмера 34x7 ЯРШ заполнялись губчатой резиной.

Прицельные приспособления включали независимый от орудия прицел с двумя стрелками и панораму типа Герца. Конструкция прицела, за исключением нарезки шкал, была унифицирована со 122-мм гаубицей М-30. Линия прицеливания независимая, т. е. при установке на устройстве угла прицеливания и угла места цели оптическая ось панорамы оставалась фиксированной, вращалась лишь прицельная стрелка. Цена деления шкал угла возвышения и угломера панорамы составляла две тысячных, такова же была допустимая погрешность при выверке прицела. Для упрощения наводки в вертикальной плоскости имелся дистанционный барабан со шкалами расстояний для полного, первого, второго, третьего, четвертого и седьмого зарядов.

Изменение установки прицела на одно деление на шкале расстояний для соответствующего заряда приблизительно соответствовало изменению дальности стрельбы на 50 м. Оптическая часть панорамы обеспечивала четырехкратное увеличение угловых размеров наблюдаемых объектов и имела перекрестие в фокальной плоскости.

Хотя орудие находилось в валовом производстве всего 22 месяца, в его конструкцию внесли несколько изменений, направленных в первую очередь на улучшение технологического процесса изготовления. В частности, несколько изменилась форма нижнего станка — вместо одного большого отверстия в его передней части стали делать три менее крупных. Две гаубицы М-10 в экспозиции Артиллерийского музея в Санкт-Петербурге являются наглядной тому иллюстрацией. По аналогии с историей производственных изменений М-30 можно предположить замену ряда цельнокованных деталей на их сварные варианты без ограничений в плане взаимозаменяемости.

Ствол 152-мм гаубицы М-10 с казенником и затвором.

Затвор гаубицы М-10 в открытом положении.

Прицельные приспособления. Панорама установлена.

Хронология создания и серийного производства 152-мм гаубицы обр. 1938 г. (М-10) и вооруженных ей боевых машин

1 августа 1937 г.	Сдача в АУ технического проекта 152-мм гаубицы М-10 ОКБ Мотовилихинского завода (завод № 172).
2 ноября 1937 г.	Завершение постройки опытного образца, начало его заводских испытаний.
5 ноября 1937 г.	Проведены первые стрельбы из М-10 на заводском полигоне.
25 июля 1938 г.	Подача на полигонные испытания двух образцов с разными нарезками и длинами стволов.
19-23 октября 1938 г	Полигонные испытания этих опытных образцов. Пройдено 2650 км в общем исчислении, из орудий было сделано 2238 выстрелов. Система полигонные испытания не выдержала, но рекомендована после устранения недостатков для войсковых испытаний.
Начало 1939 г.	Первые войсковые испытания. По их результатам системе требуется доработка.
29 сентября 1939 г.	Постановление Комитета обороны при СНК СССР о принятии М-10 на вооружение под официальным названием “152-мм дивизионная гаубица обр. 1938 г.» (в тот же день, что и для 122-мм гаубицы М-30).
Конец 1939 года	Начало серийного производства гаубицы М-10 на заводе № 172.
22 декабря 1939 г. — Ю января 1940 г.	Повторные войсковые испытания М-10.
Начало 1940 года	Начало серийного производства гаубицы М-10 на заводе № 235.
Январь 1940 года	Изготовление прототипа танка «КВ с большой башней», вооруженного 152-мм танковой гаубицей обр. 1938/40 гг. (М-10Т).
Февраль 1940 года	Фактический запуск “КВ с большой башней» в серийное производство на ЛКЗ
1941 год	Пиковый объем производства за годы выпуска — 833 орудия.
1 июля 1941 года	Распоряжение о прекращении серийного производства КВ-2. Всего выпущено 213танков.
Сентябрь 1941 г.	Завершение серийного производства М-10 на всех заводах. Всего построено 1522 орудия.

Боеприпасы

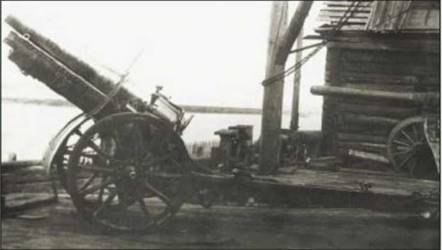

От 152-мм гаубиц-«модернизантов» эпохи Первой мировой войны М-10 унаследовала все 530-е семейство снарядов и возможность ведения огня старыми 152-мм гранатами (фугасными снарядами) 533-го семейства и шрапнелями 501-го семейства. Первые были разработаны, приняты на вооружение и поставлены на поток в начале 1930-х гг. Официально они именовались гранатами или снарядами “дальнобойной формы», так как за счет улучшенных аэродинамических свойств при той же начальной скорости, угле бросания и близкой массе они летели существенно дальше по сравнению со старыми боеприпасами. Преимущества от введения новых снарядов и сохранения на складах старых были теми же самыми, что и в случае 122-мм гаубиц.

Ввиду большей начальной скорости у М-10 (по сравнению со 152-мм гаубицей обр. 1909/30 гг.) без ограничений можно было вести огонь на всех штатных зарядах только стальной осколочно-фугасной гранатой дальнобойной формы 0ф-530 и, возможно, бетонобойным снарядом Г-530. Для всех прочих типов снарядов требовалось внимательно следить за допустимой для них мощностью метательного заряда.

Мы не рассматриваем изменения номенклатуры и устройства боеприпасов после 1943 г., поскольку они имели место применительно к «наследнице» Д-1 (хотя все нововведения без ограничений могли использоваться и небольшим оставшимся числом М-10). Эту тему автор надеется осветить в отдельной публикации, посвященной 152-мм гаубице обр. 1943 г. Здесь же кратко остановимся на боевых качествах гаубичных снарядов шестидюймового калибра.
