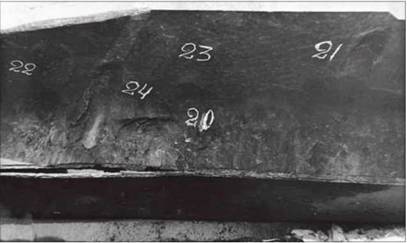

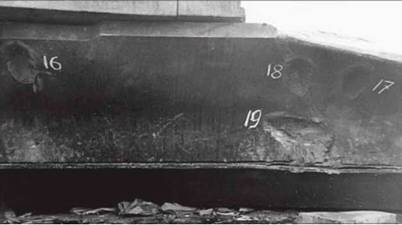

Носовая часть корпуса танка «Объект 277» после обстрела (лобовая часть).
Носовая
Необходимо отметить, что оценка броневой защиты танка «Объект 277», выполненная во ВНИИ-100 еще осенью 1957 г., показала ее недостаточную стойкость к различным кумулятивным средствам поражения (КСП). Так, например, башня против пехотных кумулятивных гранат ПГ-2 и ПГ-82 имела курсовые углы непробития ±76° и ±80°. Против 76-мм невращающегося кумулятивного снаряда курсовой угол непробития составлял ±60°. Однако кумулятивными минами и 85-мм невращающимся кумулятивным снарядом корпус башни пробивался под различными курсовыми углами со всех допустимых дальностей стрельбы.
Для носовой части корпуса, имевшей сфероидальную форму с плавным переходом от носовых сечений к бортовым, вследствие ее недостаточной защиты отсутствовали курсовые углы непробития для всех рассматривавшихся КСП, за исключением кумулятивных гранат ПГ-2, ПГ-82 и 76-мм снаряда. Борт корпуса обладал следующими углами непробития: для ПГ-2 и ПГ-82 – ±30° и ±29°, для кумулятивных мин МК-10 и МК-11 – ±25° и ±21°, для снарядов калибра 76 мм и 85 мм – ±25° и ±17°.
Корма корпуса также представляла слабую защиту против рассматривавшихся средств. Зоны курсовых углов непробития составляли: для кумулятивных гранат ПГ-2 и ПГ-82 – ±113° и ±115°, для кумулятивных мин МК-10 и МК-11 – ±114° и ±110°, для снарядов калибра 76 мм и 85 мм – ±110” и ±106” 17* .
17
287 Аналогичные результаты были получены и при оценке броневой защиты танка «Объект 278». Исключение составляли кормовые детали и кормовые скосы бортов, не относящиеся к основным броневым деталям.
Полученные результаты свидетельствовали о необходимости усиления броневого корпуса и башни танка с целью обеспечения их защиты от КСП под курсовыми углами, заданными действовавшими требованиями к защите танков от бронебойных снарядов. В качестве одного из путей усиления броневой защиты без существенного увеличения толщины брони и, соответственно, боевой массы машины предлагалось использование нового типа бронирования – из литой брони криволинейной формы и переменного сечения с большими углами наклона, разработанного ВНИИ-100 совместно с ЦНИИ-48 и филиалом ВНИИ-100 18* .
18

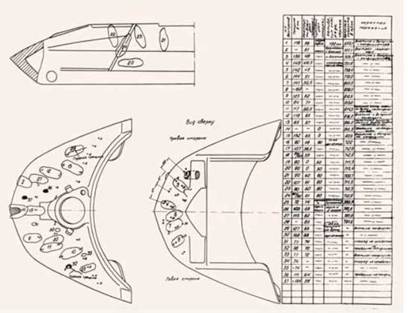

288 По типу броневой защиты корпусов и башен опытных танков «Объект 907» и «Объект 279», проверенных обстрелом кумулятивными боеприпасами.
Продолжение следует
Михаил Никольский

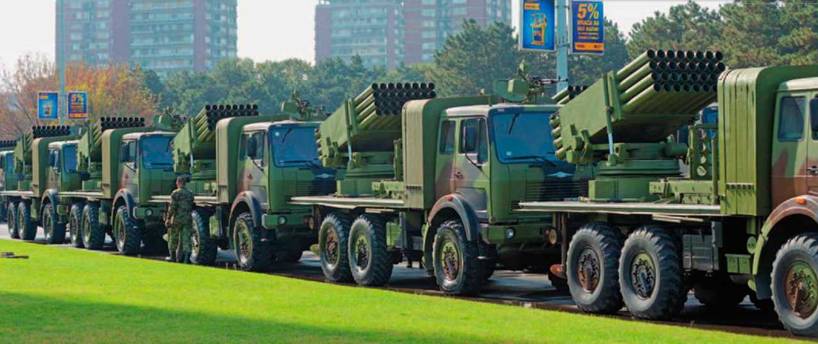

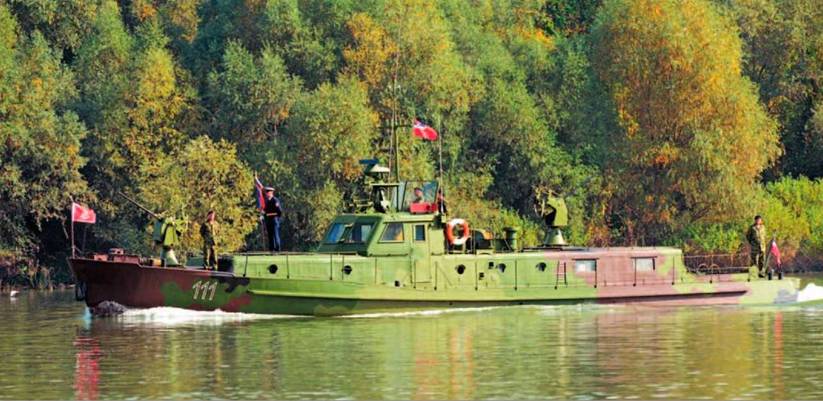

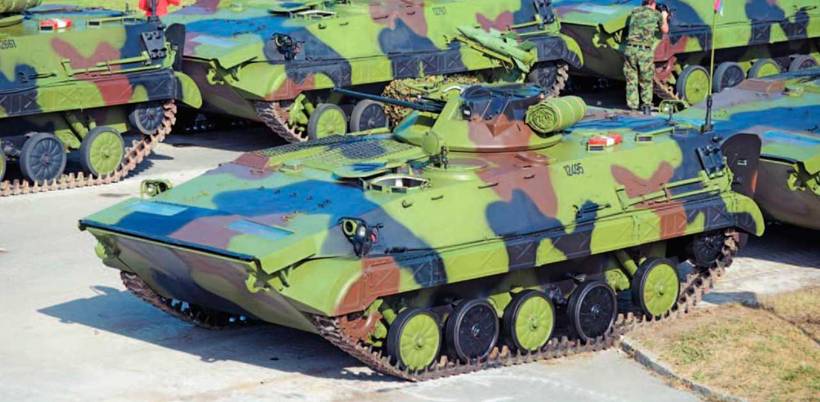

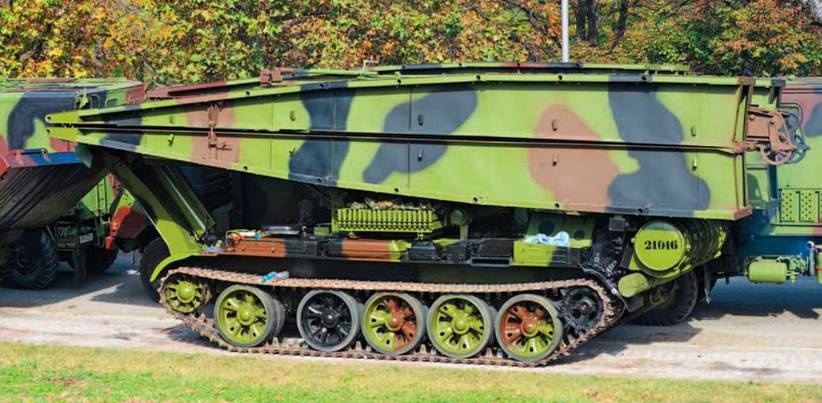

Военный парад в Белграде. 16 октября 2014 г.
