Другим отличием танка «Объект 278» от первого варианта («Объект 277») являлось применение прогрессивной подвески с пневматическими рессорами и гидроамортизаторами, обеспечивавшими повышение средней скорости движения по местности при снижении массы конструкции. При этом подвески двух вариантов машин были полностью взаимозаменяемыми. Необходимо отметить, что при создании новых тяжелых танков ОКБТ ЛКЗ предусматривало максимально возможную унификацию их узлов.

В связи с большим объемом работ и необходимостью соблюдения сроков главный конструктор ОКБТ ЛКЗ Ж.Я. Котин принял решение о разделении руководства проектами: ведущим инженером машины «Объект 277» был назначен Н.Ф. Шашмурин, а Н.М. Чистяков продолжил руководить проектом «Объект 278». Очередное заседание техсовета ОКБТ ЛКЗ по проектам танков «Объект 277» и «Объект 278», на котором отчитывались уже Н.Ф. Шашмурин и Н.М. Чистяков, состоялось 24 ноября 1955 г.

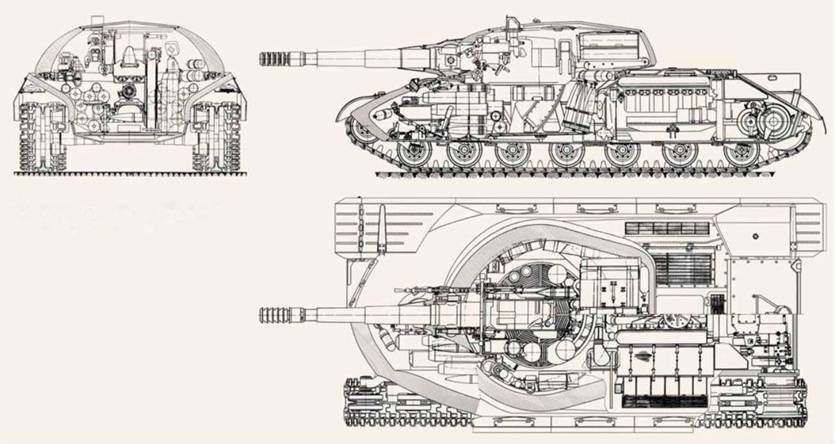

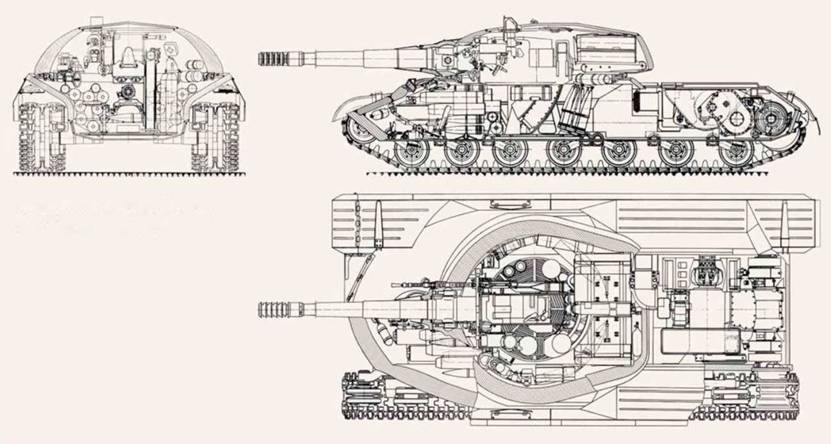

Продольный, поперечный разрезы и вид в плане танка «Объект 278». Эскизный проект, 1956 г.

В своем докладе Н.М. Чистяков отметил, что, несмотря на использование в танке «Объект 278» компоновки «Объекта 277» с поперечным размещением ГТД в МТО, удалось получить выигрыш по общей массе машины: двигатель и трансмиссия были легче дизельного варианта. Это обстоятельство привело к смещению центра тяжести танка вперед. К этому моменту уже выполнили эскизный проект новой коробки передач, а бортовой редуктор запустили в производство. По сравнению с прежним вариантом этот редуктор имел ряд важных преимуществ (меньшие габариты и масса, улучшенные условия отвода тепла). При создании облегченной трансмиссии использовали грузовой вал Т-10, сократив в новой ПКП количество передач переднего хода до трех. Однако оставались нерешенными вопросы по входному редуктору. Варианты редуктора, предложенные СКБТ Г.А. Оглоблина и отделом №4 ОКБТ, не подходили по габаритам. Кроме того, предусмотренный запас топлива (1050 л) был недостаточным.

Из доклада Н.Ф. Шашмурина следовало, что основной проблемой компоновки танка «Объект 277» являлось выполнение требований к боевой массе. В результате в боекомплекте удалось разместить только 30 выстрелов. Отсутствовало окончательное решение по узлам ходовой части и не были организованы работы по использованию легких сплавов. При массе корпуса в 20 т и башни в 8,5 т уложиться в заданную массу не представлялось возможным.

По компоновке нерешенными оставались вопросы габаритов и характеристик пушки и боекомплекта, а также выбора схемы заряжания. По пушке наиболее оптимальным виделось применение сгораемых гильз, в противном случае ее использование в приемлемых габаритах было затруднительно.

Было предложено три варианта механизации заряжания. В варианте, спроектированном в отделе №5, была механизирована подача девяти выстрелов с горизонтальным расположением в нише башни и подача еще 16 снарядов к месту заряжающего, располагавшегося на подвесном полу.

Во втором варианте, представленном Л.И. Горлицким и ориентированном на применение пушки с вертикальным клиновым затвором, механизированными являлись подача и заряжание десяти выстрелов. Сам механизм располагался наклонно на задней стенке башни. Теоретическая скорострельность составляла 8 выст./мин.

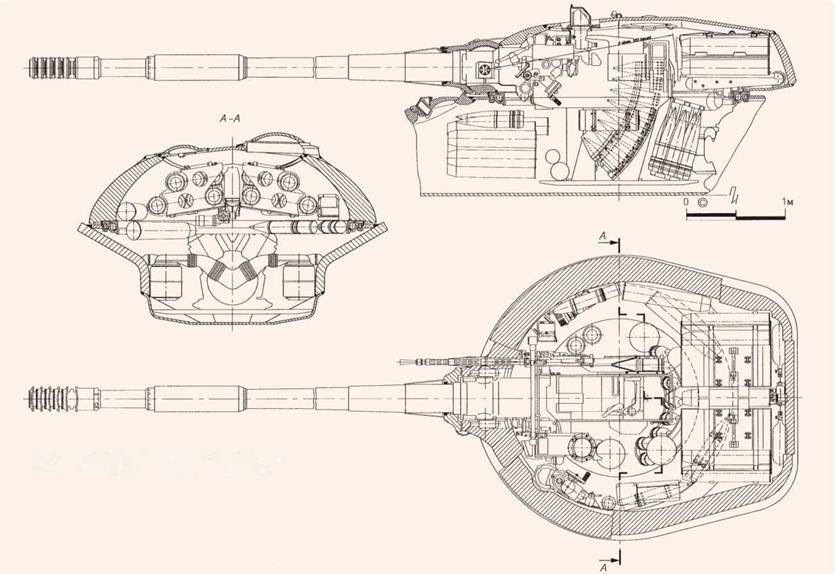

Установка вооружения в танке «Объект 277» («Объект 278»)- Эскизный проект, 1956 г.

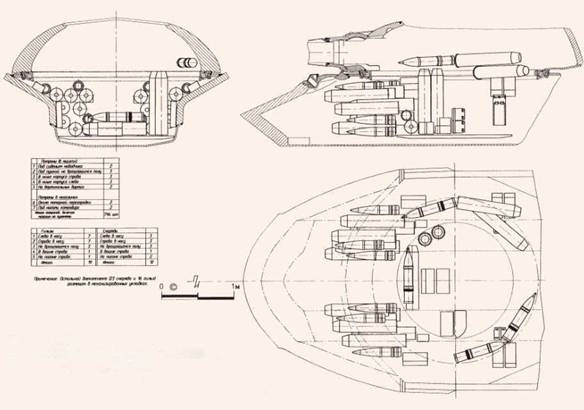

Размещение боекомплекта в танке «Объект 277» («Объект 278»). Эскизный проект, 1956 г.

Еще по одному варианту механизации шаровой башни, предложенному отделом №11, доложил А.Н. Попов. В этом проекте механизированными являлись подача и заряжание 16 снарядов и пяти гильз. Всего в башне размещались 22 гильзы и 31 снаряд, что привело к уменьшению габаритов рабочего места заряжающего и ухудшило условия его работы. Остальные снаряды и гильзы находились в корпусе. Кроме того, в отделе №11 проработали вариант механизма заряжания с расположением в башне 19 гильз и 29 снарядов. Однако против этого варианта выступил начальник группы вооружения А.С. Шнейдман. По его словам, при размещении 75% боекомплекта в башне при ее поражении «все это взлетит на воздух». Тем не менее, во всех вариантах не удалось разместить в боекомплекте пушки 35 выстрелов.

По конструкции ходовой части также не было единого мнения: предлагалось использовать нормальное расположение балансира по типу Т-10, осуществить вынос балансира наружу или разместить его между ободьями катка. При этом конструктивно стремились получить экономию по массе и при условии отказа от кронштейна ленивца уложиться в требуемую массу корпуса.

В течение 1955 г. в ОКБТ ЛКЗ выполнили большой объем исследований по танку «Объект 277». Для всестороннего анализа различных конструктивных решений предэскизный проект выполнили в нескольких вариантах. При этом основное внимание уделялось максимальному использованию существующих в серийном или опытном производстве агрегатов, систем, технологических приемов и др.

По эскизному проекту, представленному на рассмотрение в Министерство транспортного машиностроения и ГБТУ, основные элементы бронекорпуса изготавливались из листового проката с гибкой, а отдельные детали корпуса могли быть выполнены из броневого литья (детали носа и кормы). В конфигурации корпуса широко использовались большие углы наклона, повышающие его снарядостойкость.

Броневой корпус танка «Объект 277». Эскизный проект, 1956 г.

Силовая установка состояла из двигателя М-850 с системой эжекционного охлаждения, водомасляных радиаторов (железных), а также систем воздухопуска, топливной, смазки, обогрева и др.

Проект предусматривал использование ПКП танка Т-10 с уменьшенными габаритами и улучшенной системой управления (гидропривода), а также бортового редуктора облегченного типа с включенным в ведущее колесо планетарным рядом.

Ходовая часть танка базировалась на основе отработанных элементов танков Т-10 и «Объект 260», со значительным изменением рабочих параметров: рабочего хода катка, внедрением внутренней амортизации катка и установкой гидроамортизаторов большой энергоемкости.

Во всех вариантах боевого отделения танка ОКБТ предлагало использовать пушку с коротким откатом и гильзу с частично сгорающим корпусом, а для обеспечения повышенной скорострельности – механизацию заряжания снарядов и гильз части боекомплекта. Башня принималась из броневого литья.

19 января 1956 г. состоялось заседание техсовета ОКБТ по вопросам создания ПАЗ для танков «Объект 277» и «Объект 278».

В частности, в области защиты от воздействия ударной волны требовалось повысить прочность крыши корпуса, крышек люков, крепления наружного оборудования, предусмотреть возможность перекрытия отверстий установки пулеметов и прицелов; внедрить прочное, но эластичное уплотнение амбразуры под пушку, а также усилить крепление башни к корпусу и улучшить ее стопорение. Рекомендовалось стремиться к получению обтекаемых форм башен и корпусов, устранить возможность заклинивания башни, предохранив шариковую опору от попадания песка и грязи, оборудовать обитаемые отделения огнестойким и эластичным подбоем для поглощения импульса ударной волны, а также разработать специальную конструкцию сидений для членов экипажа.

Для защиты от светового и теплового излучения предусматривалось выполнить огнестойким внешнее лакокрасочное покрытие машины и выбрать его наиболее эффективный цветовой оттенок, а все чехлы и обивки спинок сидений также сделать огнестойкими.

Требования к защите от проникающей радиации предлагалось учитывать на этапе разработки броневой защиты, исключив применение материалов и присадок, которые могли стать источниками интенсивной наведенной радиации. В конструкции смотровых приборов планировалось использование специальных оптических материалов, снижавших эффект потемнения при воздействии гамма-излучения. Для контроля уровня радиоактивности на рабочих местах предполагалась установка дозиметрического оборудования.

Защиту от радиоактивной пыли предлагалось реализовать путем герметизации внутреннего объема танка и создания в нем избыточного давления, а также фильтрации воздуха наряду с использованием индивидуальных средства защиты членов экипажа. Кроме того, предусматривалась отработка методов применения имеющейся аппаратуры для дезактивации машин.

Доработанные эскизные проекты танков «Объект 277» и «Объект 278» рассмотрели на техсовете ОКБТ ЛКЗ 16 марта 1956 г.с участием представителей ВНИИ-100, СКБТ ЛКЗ, завода №172, ЦИАМ, Военной приемки ГБТУ при ЛКЗ и НТК ГБТУ, Несколько ранее, 24 февраля 1956 г., при выборе окончательных ТТТ для машин, «Объект 277» определили как основной для реализации всех требований, а «Объект 278» – в качестве перспективного по силовой установке, броневой защите и подвижности 12* . При этом оговаривалось снижение его боевой массы до 51 т.

12

282 Одновременно на этом техсовете был рассмотрен вопрос о модернизации танка Т-10, получившего наименование «Объект 272М», для которого выполнялись все требования, реализованные в танке «Объект 277» с применением ПАЗ и подводного вождения.
