Американский флот в межвоенный период и в годы Второй мировой войны, как уже говорилось, стал пионером в области активного применения беспилотной авиатехники, поэтому и в первые послевоенные десятилетия ВМС проводили работы опережающими темпами, предлагая как усовершенствованные варианты беспилотных воздушных мишеней, так и реализуя две самостоятельные программы по созданию совершенно новых БЛА вертолетного типа.

В рамках первой программы появился дистанционно-пилотируемый вертолет, который компания «Каман Эркрафт Корпорейшн» (организована в 1945 г. 26-летним Чарльзом Каманом для проектирования и выпуска вертолетов новой конструкции) разработала в 1953 г. на базе созданного для авиации ВМС США пилотируемого учебно-тренировочного и вспомогательного вертолета НТК-1. После внедрения в 1962 г. в США новой единой системы обозначений вооружений, военной и специальной техники он получил обозначение ТН-43А/Е и имел внутрифирменное обозначение К-240.

НТК-1 представлял собой трехместный вертолет двухвинтовой поперечной схемы с перекрещивающимися несущими винтами противоположного вращения (так называемый синхроптер или синхрокоптер). Он был спроектирован специалистами «Каман» во главе с главным конструктором Антоном Флеттнером (немецкий инженер, сконструировавший по заказу кригсмарине вертолеты Fi-265 и Fi-282 «Колибри» и вывезенный в США в рамках известной операции «Скрепка») по заказу американского флота в 1950 г. на базе опытной двухместной модели К-225. Последняя, в свою очередь, представляла собой машину общего назначения и отличалась открытой ферменной конструкцией и деревянными несущими винтами. К-225 был облетан в 1948 г. и получил сертификат типа в апреле 1949 г.

ВМС США первоначально провели оценочные испытания двух К-225 (их обозначение в компании было ХНК-225, а Управление (Бюро) аэронавтики ВМС США присвоило им номера 125476 и 125477), а затем выдали задание на доработку вертолета в учебно-тренировочный для военно-морской авиации. После успешного завершения испытаний НТК-1 в течение 1951-1953 гг. авиация ВМС США получила 29 таких машин.

Вертолеты НТК-1 стали первыми серийными машинами, поставлявшимися компанией «Каман» в авиацию ВМС США. Они дислоцировались на военно-морской авиабазе Пенсакола вплоть до 1957 г. и использовались в качестве учебно-тренировочных, спасательных и медико-эвакуационных, а в годы корейской войны применялись также в качестве многоцелевых или вспомогательных. Военно-морские специалисты даже пытались изучить с их помощью возможность решения вертолетами противолодочных задач – почему, собственно, и было решено выполнить на его базе дистанционно-пилотируемый вариант.

Один из серийных вертолетов НТК-1 (заводской номер 129344) в рамках вышеуказанной программы переоборудовали в дистанционно-пилотируемый вариант, получивший обозначение НТК-1К «Каман Дрон» и успешно облетанный 30 июля 1957 г. (на тот момент аппарат находился еще в «недособранном» виде и был окрашен в характерный желтый цвет).

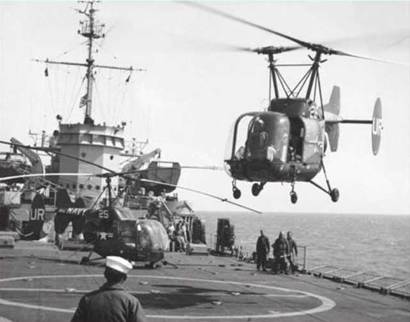

Вертолет НТК-1 выполняет посадку на палубу боевого корабля.

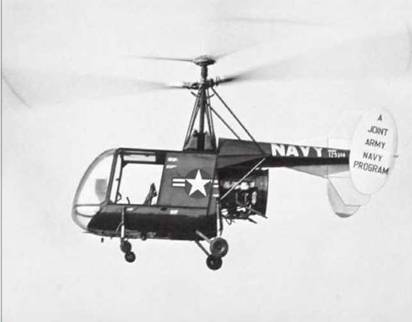

Первый в мире беспилотный вертолет НТК-1 К во время испытаний.

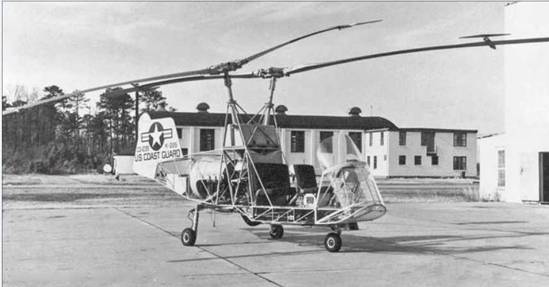

Двухместный вертолет К-225.

Управление прототипом в ходе первых испытательных полетов осуществлялось дистанционно, но в кабине все же присутствовал летчик-испытатель. Как говорится, на всякий непредвиденный случай.

Испытания проходили достаточно успешно, причем быстро выяснилось, что управлять беспилотным вертолетом может оператор, совершенно не имевший опыта полетов на летательных аппаратах и всего лишь после нескольких часов обучения. После того как налет НТК-1 К приблизился к 100 ч, командование ВМС США выдало компании заказ на постройку еще трех прототипов. Первый полет без «пилота на подхвате» состоялся в 1957 г.

Предполагалось применять данный БЛА для ведения разведки и наблюдения, укладки кабеля связи, перевозки грузов, а также для решения ударных задач (в ходе испытаний заказчик экспериментировал с установкой на аппарат различного вооружения). Примечательно, что командование Армии США также имело виды на такой вариант, рассчитывая применять его для перевозки особо опасных грузов, таких как взрывчатые вещества, боеприпасы или химические вещества, а также для ведения разведки, поиска и спасания сбитых летчиков, эвакуации раненых с поля боя и пр.

Впрочем, беспилотный вертолет в серию не пошел, но полученный в ходе реализации данного проекта опыт позволил ускорить работы по другой программе – создания беспилотного противолодочного вертолета, которому, как и всей программе, присвоили обозначение DASH – аббревиатура от «Drone Anti-Submarine Helicopter», что можно перевести как «Беспилотный противолодочный вертолет». Причем широкий круг специалистов впервые узнал о таком весьма нетривиальном даже в наше время аппарате из статьи флотского лейтенанта Эдварда Моргана, вышедшей в январе 1963 г. в авторитетном американском журнале «Просидингс», издаваемом Военно-морским институтом в Аннаполисе.

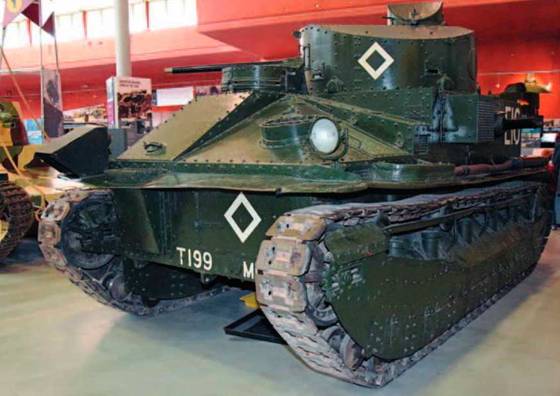

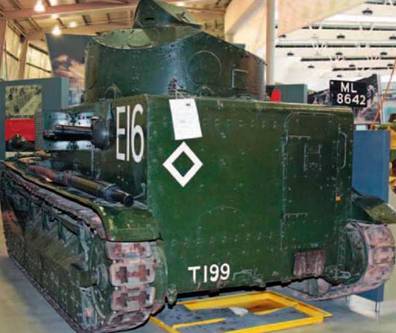

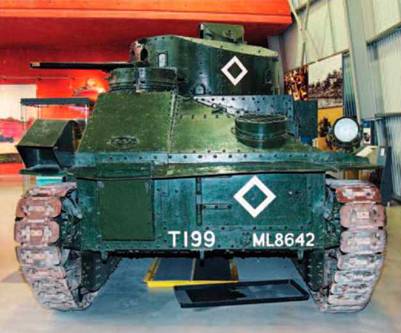

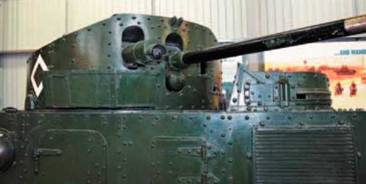

Танк "Виккерс" Mk II* экспозиции британского. Музея бронетанковой техники в Бовингтоне

Эти фото преоставил редакции журнала "Техника и вооружение" наш постоянный читатель Уве Харнах из Швейцарии. Подробный рассказ об истории создания и применения 12 тонных танков "Виккерс" был опубликован в "ТиВ" №8, а об испытаниях первых машин такого типа в Советском Союзе – в №9 за этот год.

Вверху: Заводской образец танка "Объект 277" (№2) на испытаниях.

М.В. Павлов, кандидат технических наук, старший научный сотрудник

И.В. Павлов, ведущий конструктор

Отечественные бронированные машины 1945-1965 гг

К проработкам ТТТ на проектирование нового тяжелого танка «Объект 277» коллектив ОКБТ ЛКЗ приступил еще в начале 1955 г. (согласно договору с НТК ГБТУ №Н2-89/И-576). К августу того же года следовало представить эскизный проект танка с повышенными параметрами огневой мощи (на 50%) и броневой защиты (на 25-50%) в двух вариантах. Кроме того, предусматривалось увеличение максимальной и средней скоростей движения (до 55 км/ч и 35 км/ч соответственно), запаса хода до 300 км (с использованием топлива из дополнительных баков, причем запас топлива, размещенный внутри танка, должен был составлять не менее 75% от его общего количества) и гарантийного срока службы до 3000 км.

При боевой массе до 55 т танк «Объект 277» (1-й вариант) требовалось вооружить 130-мм пушкой, стабилизированной в двух плоскостях наводки (начальная скорость бронебойного снаряда – 1000 м/с), и спаренным с ней 14,5-мм пулеметом КПВТ. Предлагалось использовать в танке прицел-дальномер, ночной прицел и ночные приборы наблюдения командира и механика-водителя. Боекомплект включал 35-40 выстрелов к пушке и 800 патронов к пулемету КПВТ.

Верхний и нижний лобовые броневые листы корпуса не должны были пробиваться 122-мм бронебойными снарядами с ударной скоростью 900 и 800 м/с соответственно, при обстреле под всеми курсовыми углами. По проекту, детали верхнего бортового пояса защищали от 122-мм бронебойного снаряда с ударной скоростью 710 м/с при аналогичных условиях обстрела. Башня должна была обеспечивать защиту от 122-мм бронебойного снаряда с ударной скоростью 900 м/с при курсовых углах обстрела ±60”. Толщина брони днища – не менее 20 мм.

Предусматривалась герметизация корпуса и башни машины от проникновения воды (для возможности преодоления водных преград по дну) и пыли в зоне ядерного взрыва. Танк должен был сохранять живучесть и обеспечивать защиту экипажа от воздействия ударной волны с избыточным давлением в ее фронте 0,34-0,39 МПа (3,5-4 кгс/см^2 ).

Повышение максимальной и средней скоростей движения планировалось обеспечить за счет установки дизельного двигателя мощностью 735,3 кВт (1000 л.с.), легкой в управлении и надежной в эксплуатации трансмиссии, использования в ходовой части опорных катков нового типа и подвески из легких сплавов (титана и алюминия) 10* . Среднее давление на грунт предполагалось не более 73,5 кПа (0,75 кгс/см^2 ).

10

280 Работы по перспективным элементам ходовой части велись в ОКБТ ЛКЗ параллельно с задачей завершить выпуск рабочих чертежей во II квартале 1955 г.
