Для испытаний вооружения и военной техники на воздействие воздушной ударной волны требовалось создать полигоны и лаборатории с ударными трубами. В 1950 г. на 4-й площадке НИИИ им. Д.М. Карбышева в Нахабино под руководством сотрудника 3-й лаборатории А.Г. Соколова (начальник лаборатории – Б.А. Зпов) была возведена миниатюрная ударная труба длиной 20 м из стальных труб диаметром 0,4 м для изучения эффектов генерирования ударных волн за счет сжигания пороховых зарядов. Эти работы оставались основополагающими на протяжении всей истории трубного строительства в СССР.

Затем там же, на 4-й площадке, была построена реактивная ударная труба Т-1200, которая изначально рассматривалась как модель трубы большого диаметра для возведения в Ногинске. В 1951 г провели пробные пуски с пороховыми реактивными двигателями на трубе неполной длины и без опорной конструкции для установки двигателей в концевом торце.

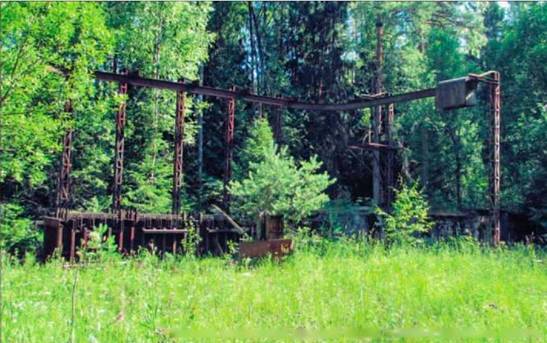

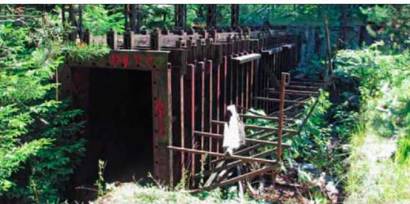

Остатки реактивной ударной трубы Т-1200 в Нахабино, 2014 г.

В 1952 г. длину трубы довели до 100 м и смонтировали стальной опорный стапель для крепления двигателей и предотвращения обратного выхлопа продуктов сгорания. В том же году к головному торцу присоединили расширенный стальной испытательный блок. В 1953 г. головной торец закрыли перфорированным экраном для блокировки волны разрежения, срезающей часть ударной волны.

На трубе Т-1200 в испытательном блоке и в грунтовом приямке проводились эксперименты на моделях средств инженерного вооружения и фортификационных сооружений, а также определялись дифракционные аэродинамические нагрузки на элементы боевых машин. Малые габариты стенда и приямка шириной 1,5 м ограничивали испытания конструкций и моделей размером до 70-80 см. Конструктивные элементы сооружений испытывались на моделях пролетом полного габарита стенда.

По постановлению Совета Министров СССР №749-341 от 13 июля 1959 г. на полигоне ГосНИИ МПВО в окрестностях г. Ногинска Московской области была возведена реактивная ударная труба (стенд-труба) РУТ-2200. По завершении строительства на основании директивы ГШ ВС СССР от 3 сентября 1964 г. №ОРГ 27/11688 в составе ЦНИИ-26 сформировали научно-испытательный полигон для эксплуатации этой установки. РУТ-2200 периодически использовалась до настоящего времени.

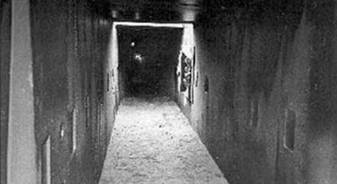

Одновременно в г. Аксае построили взрывную ударную трубу Т-2300 с глухим задним торцом для испытания СИВ и конструкций ВФС на ударно-волновые нагрузки, в основном, возбуждаемые взрывами сосредоточенных зарядов бризантных ВВ. Строго говоря, данная установка не возводилась, а являлась естественной пещерой (штольней) в скальном массиве. Труба Т-2300 периодически использовалась на протяжении 1960-1980 гг.

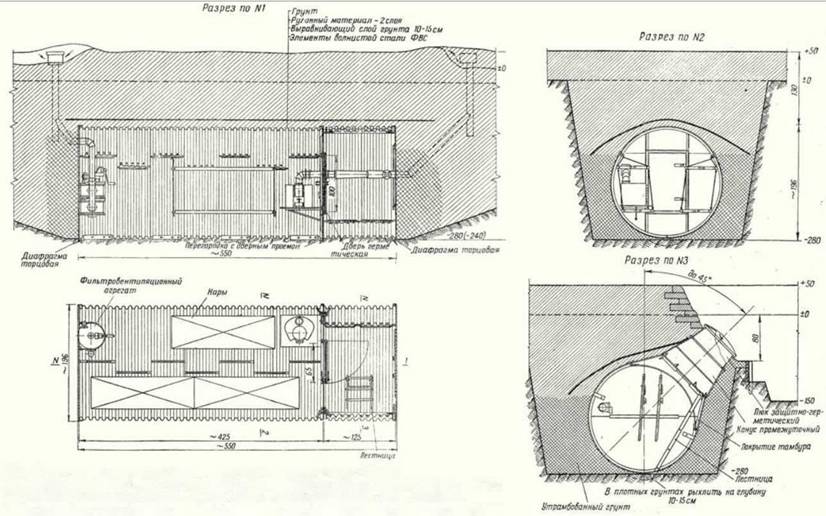

Общий вид, план и разрезы сооружения из волнистой стали КВС-У.

Полезная площадь – 8 мг . Рабочих мест – 5-6. Масса – 1332 кг. Объем вынутого грунта – 65 м3 . Время работы экскаватора Э-305В – 1,4 (5) маш.-ч. Работа расчета из 7 чел. – 18 чел.-ч.

Цифра в скобках-для варианта посадки сооружения при высоком уровне грунтовых вод (УГВ).

Новая угроза

К началу 1950-х гг. стратегическая авиация США имела на вооружении более 700 атомных бомб. Американцы провели 45 ядерных испытаний, включая бомбардировки японских городов Хиросимы и Нагасаки в 1945 г. В Советском Союзе к этому моменту провели всего восемь испытаний атомного оружия, были изучены результаты атомной бомбардировки авиацией США японских городов Хиросимы и Нагасаки. В интересах совершенствования противоатомной защиты войск, проверки расчетных нормативов по поражению атомным оружием техники и вооружения требовалось провести учение с максимальным приближением к реальной обстановке. В связи с этим, 29 сентября 1953 г. вышло постановление Совета Министров СССР, положившее начало подготовке Вооруженных Сил и страны к действиям в особых условиях.

14 сентября 1954 г. состоялись Тоцкие войсковые учения с участием военнослужащих, в ходе которых применялся подрыв ядерных боеприпасов. Газета «Правда» 17 сентября 1954 г. писала: «6 соответствии с планом научно-исследовательских и экспериментальных работ в последние дни в Советском Союзе было проведено испытание одного из видов атомного оружия. Целью испытания было изучение действия атомного взрыва. При испытании получены ценные результаты, которые помогут советским ученым и инженерам успешно решить задачи по защите от атомного нападения».

ВИА им. В.В. Куйбышева, научно-исследовательские, испытательные и проектные организации активно участвовали в подготовке и проведении этих учений. На полигоне выполнили полное фортификационное оборудование позиций и районов, возвели сооружения открытого типа и закрытого типа (огневые, блиндажи и убежища из лесоматериала, с применением волнистой стали и из сборного железобетона), установили контрольно-измерительные средства.

Результаты учений были проанализированы и обобщены. На основании результатов натурных испытаний, научных и экспериментальных исследований были разработаны теоретические основы расчета конструкций ФС на действие поражающих факторов ядерного взрыва и выданы практические рекомендации по проектированию новых и приведению существующих сооружений в соответствие с новыми требованиями. В ходе исследований были выявлены самые слабые места фортификационных сооружений – входы, амбразуры, воздухозаборные, дымовые отверстия и места ввода коммуникаций (электричество, связь и пр.), которые следовало оборудовать защитными устройствами (защитными дверями, защитными клапанами и пр.). Наиболее рациональными конструктивными решениями по несущей способности и материалоемкости при воздействии ударной волны ядерного взрыва были определены круговая и арочная формы поперечного сечения остова сооружения для промышленной разработки. Вплоть до середины 1980-х гг. именно они определяли технический облик войсковых фортификационных сооружений промышленного изготовления для ПУ.

К середине 1950-х гг. при инженерном оборудовании ПУ предписывалось возводить типовые фортификационные сооружения из лесоматериала, с использованием элементов волнистой стали и сборного железобетона, которые были приведены в соответствие с новыми требованиями. Однако время возведения сооружений оставалось на прежнем уровне, что не удовлетворяло требованиям ведения маневренных боевых действий, особенно при оборудовании пунктов управления. Вопросы размещения и защиты подвижных средств связи (KLUM, СМ и др.) в специально устраиваемых укрытиях в районах развертывания ПУ в наставлениях и руководствах в 1956 г. не были отражены. Это, вероятнее всего, было связано с незаконченностью исследований на ударных трубах по оценке защитных свойств укрытий и окопов для техники при воздействии скоростного напора и воздушной ударной волны ядерного взрыва.

Быстротечность обстановки, ограниченные сроки для оборудования, частая смена районов развертывания ПУ обусловили необходимость перехода к принципиально новым техническим формам конструкций фортификационных сооружений. Были сформулированы основные направления их развития:

– приведение в соответствие существующих типовых сооружений к новым требованиям по защитным свойствам;

– разработка сборно-разборных полевых сооружений из новых материалов;

– разработка подвижных полевых сооружений.

В качестве основной концепции при их разработке было принято создание фортификационных сооружений промышленного изготовления – полной заводской готовности к применению.

В это же время впервые провели ряд НИР по унификации и стандартизации наиболее массовых типов полевых фортификационных сооружений и их элементов, по разработке простых конструкций унифицированных сооружений, доступных для изготовления всеми родами войск, а также по использованию сборных конструкций фортификационных сооружений промышленного изготовления из волнистой стали, фанеры и сборного железобетона.
