Расчетная величина начальной скорости снаряда 1980 м/с, указанная в отчете, является несколько завышенной. По расчетам НИИ-3 начальная скорость рассматриваемого снаряда при условиях, указанных в отчете, может быть получена порядка 1870 м/с.
Расчетная начальная скорость подкалиберного оперенного снаряда той же массы равна 1894 м/с.
2. Танковая пушка с глубоконарезным стволом и подкалиберным снарядом со звездчатым поддоном имеет следующие основные недостатки:
– трехслойные тонкостенные скрепленные стволы с глубокими нарезами являются практически непригодными в технологическом отношении;
– звездчатый поддон не может обеспечить стабильной баллистики снаряда, вследствие неизбежного прорыва пороховых газов в зазор между стволом и поддоном. При этом нестабильность баллистики будет увеличиваться с увеличением износа ствола;
– обеспечение фиксации снаряда в каморе орудия, особенно при стрельбе сходу, для глубоконарезного ствола является сложной проблемой, которая в отчете не рассмотрена;
– создание осколочно-фугасного снаряда для пушки ГН-85/175,
В связи с изложенным, продолжение работы в представленном на отзыв направлении, нецелесообразно и следует искать другие пути увеличения мощности вооружения, не имеющие указанных выше недостатков.
3. Жесткая схема закрепления орудия в башне танка с системой упругого подкрепления в виде пространственной решетки из гидропружинных буферов двухстороннего действия, дает возможность исключить противооткатные устройства.
Эта схема является принципиально новым решением, которое позволяет упростить артиллерийское орудие и устанавливать в современные танки пушки с более совершенной механизацией заряжания.
По мнению 1 Управления АНТК, предлагаемая схема жесткой установки орудия в подрессоренной башне танка является технически реальной и перспективной.
Однако необходимо отметить, что в отчете недостаточно полно рассмотрен вопрос, связанный с обеспечением безопасности работы экипажа при стрельбе с места и сходу из танка, имеющего упругоподкрепленную башню.

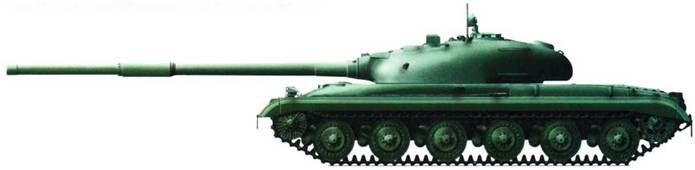

Танк «Объект 278» со 140-мм гладкоствольной пушкой М-65ГЛ.
Совершенно не исследованы также в отчете вопросы стабилизации пушки в обеих плоскостях наводки, точности стабилизации, кучности стрельбы и т.д. В этой связи целесообразно при продолжении работы по упругому подкреплению башни подключить к ней ЦНИИ-173 и ЦКБ-393 для комплексного решения всех вопросов, дабы исключить какие-либо возможные неожиданности при реализации этой идеи в образце».
Кроме того, повысить огневую мощь перспективных тяжелых танков предполагалось за счет использования 140- или 150-мм гладкоствольных пушек. Эта идея зародилась в конструкторском бюро завода N°172 в рамках темы НИР №9 (шифр «Таран») – создание истребителя танков на базе самоходной установки конструкции Уралмашзавода, вооруженного 152,4-мм гладкоствольной пушкой М-69 (постановление Совета Министров СССР №505-253 от 8 мая 1957 г.).
Для оценки возможности использования более мощных пушек в новом тяжелом танке руководство завода №172 (директор – В.Н. Лебедев, главный конструктор – М.Ю. Цирульников) в декабре 1958 г. предложило СКБ-2 ЧТЗ (и.о. главного конструктора – Д.Л. Скворцов) в инициативном порядке выполнить компоновочные проработки по размещению в боевом отделении танка «Объект 770» пушек М-68 и М-69.
Выяснилось, что при установке в танке 130-мм нарезной пушки М-68, приспособленной под выстрел раздельно-гильзового заряжания с вращающимся снарядом конструкции B.C. Кренева (НИИ-24) и сгораемой гильзы, укороченной с 1070 мм до 900 мм, конструкции НИИ-6 имелась возможность значительно упростить прицел и исключить дальномер из системы управления огнем, а также создать простую и надежную систему механизированного заряжания на 21 выстрел. Кроме того, можно было уменьшить массу башни при одновременном повышении ее бронестойкости, а также сократить численность экипажа с четырех до трех человек.
При использовании 152,4-мм гладкоствольной пушки М-69, предназначенной под унитарный заряд с невращающимся снарядом конструкции В.В. Яворского (НИИ-24), требовалась значительная переделка башни для размещения выстрелов, имевших длину 1640 мм, а также увеличение диаметра ее погона в свету до 2600 мм (против 2400 мм).
Радиус обметания казенника пушки составлял 2340 мм, что исключало ее прокачку между бортами корпуса и, соответственно, круговое вращение башни.
Установить в танке пушку М-69 с выстрелом со снарядом конструкции В.В. Яворского допускалось только при уменьшении размеров ее казенника до габаритов казенника 130-мм пушки М-65 (имел радиус обметания 1930 мм) и разделении заряда на две части, длина которых не должна была превышать 800-850 мм. В этом случае в системе механизированного заряжания размещались 9-11 выстрелов.
В связи с этим на заводе №172 к концу 1958 г. проработали вопрос использования в тяжелых танках «Объект 278», «Объект 279», «Объект 770» 130-мм нарезной пушки с расточкой ее канала ствола на калибр 140 мм. В боекомплекте предполагалось использовать оперенный подкалиберный снаряд В.В. Яворского.
Новая 140-мм гладкоствольная пушка М-65ГЛ была рассчитана на давление пороховых газов в канале ствола 3600 кгс/см^2 . Дульный тормоз вследствие уменьшения силы сопротивления откату не устанавливался. Длину трубы ствола для обеспечения уравновешенности пушки при расточенном канале ствола и снятом дульном тормозе увеличили на 1250 мм. При этом полная длина ствола (по сравнению со стволом М-65, имевшим дульный тормоз) увеличилась на 790 мм и составляла 8460 мм.
Оперенный подкалиберный снаряд имел массу 10 кг (была принята из условия сохранения массы аналогичного 152-мм снаряда по теме НИР «Таран»), массу заряда 16,2 кг, плотность заряжания 0,7 (масса заряда и плотность заряжания были приняты оптимальными из условия получения максимальной скорости снаряда).
Расчеты показали, что характеристики по бронепробиваемости
и дальности прямого выстрела у гладкостенного ствола калибром 140 мм практически одинаковы с аналогичными характеристиками 152,4-мм пушки по теме «Таран». При этом масса и габариты пушки М-65ГЛ имели более приемлемые значения.М-65ГЛ могла быть установлена не только в тяжелые танки «Объект 278», «Объект 279» и «Объект 770», но и в артсамоход конструкции Уралмашзавода, если он смог бы выдержать сопротивление откату, равное 130 тс. В противном случае для истребителя танков можно было бы использовать базу одного из тяжелых перспективных танков и сэкономить при этом значительные государственные средства и мощности.
Исходя из этого, завод №172 предложил изготавливать по теме «Таран» не 152,4-мм гладкоствольнуюю пушку, а 140-мм пушку М-65ГЛ, с одновременной организацией производства новых боеприпасов к ней.

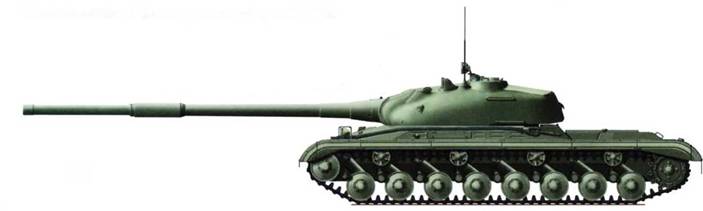

Танк «Объект 770» со 140-мм гладкоствольной пушкой М-65ГЛ.
| Таблица 69. | ||||
|---|---|---|---|---|
| ТТХ 140-мм пушки М-65ГЛ и пушки «Таран» двух вариантов | ||||
| Параметры | М-65ГЛ | «Таран» | ||
| 1 вариант | 2 вариант | ТТХ, утв. СМ СССР | ||
| Калибр орудия, мм | 140* | 152,4* | 130 | – |
| Калибр снаряда (подкалиберного), мм | – | 52 | 60 | – |
| Начальная скорость снаряда, м/с | 1651 | 1720 | 1800 | – |
| Масса снаряда в стволе, кг | 10 | 11,5 | 9 | – |
| Масса снаряда в полете, кг | – | 8 | 5 | – |
| Максимальное давление в стволе, кгс/см^2 | 3600 | 4000 | 4500 | – |
| Длина ствола с казенником и дульным тормозом, мм | 8460 | 9045 | 8875 | – |
| Наличие дульного тормоза | Нет | Щелевой | Литой двухкамерный | – |
| Сила сопротивления откату, тс | 130 | 53,5 | – | – |
| Длина отката, мм | 250 | 300 | – | – |
| Масса качающейся части, кг | 4000 | 4500 | – | 4500 |
| Дальность прямого выстрела (при высоте цели 2 м), м | ок.2000 | 2050 | 2150 | 3000 |
| Бронепробиваемость под углом от нормали, мм: | ||||
| 60° на дальности 1000 м | – | 180 | 170 | – |
| 60° на дальности 2000 м | – | 165 | 150 | – |
| 60° на дальности 3000 м | 169 | 150 | 130 | 150 |
| 30° на дальности 3000 м | 372 | 250 | 310 | 300 |
| 0° на дальности 1000 м | – | 315 | 350 | – |
| 0° на дальности 2000 м | – | 290 | 330 | – |
| Длина снаряда, мм | – | 770 | 285 | – |
| Длина гильзы, мм | – | 760 | 1071 | – |
| * ствол гладкостенный |
