Л. — Резисторы R₂ и R₃, соединенные последовательно с конденсатором связи C₁, представляют собой делитель напряжения, который должен передавать на второй транзистор только часть напряжения, создаваемого первым транзистором на резисторе R₁. Кроме того, ты видишь, что в цепи эмиттера второго транзистора имеется резистор обратной связи R₄.

Н. — Несчастный транзистор! Ты двумя способами снижаешь его усиление.

Л. — Это как раз то, что нужно: для того чтобы оба выходных напряжения были одинаковыми, усиление второго транзистора должно равняться единице, т. е. он не должен ни усиливать, ни ослаблять.

Н. — Значит, его роль строго ограничивается поворотом фазы.

Л. — Действительно, это все, что от него требуется…

Имеется и другой способ получить два противофазных напряжения с помощью только одного транзистора, включая последний по смещенной схеме с ОЭ и ОК с двумя нагрузочными сопротивлениями (рис. 105). Сигнал на выходе 1 находится здесь в противофазе, а сигнал на выходе 2 совпадает по фазе с сигналом на входе.

Рис. 105. Фазоинвертор в схеме с разделенной нагрузкой.

Н. — Но это точное воспроизведение лампового фазоинвертора, в котором сопротивления нагрузки включаются в анодную и катодную цепи.

Л. — Ты узнал эту схему в ее «транзисторном» виде.

Н. — Все показанные тобой схемы для меня старые знакомые, ведь я хорошо помню их ламповые варианты.

Чудесная двухтактная схема

Л. — Однако на лампах нельзя осуществить двухтактную схему без фазоинвертора.

Н. — Мне не верится, что такое чудо можно сделать с транзисторами.

Л. — Тем не менее это факт, а чудо и в этом случае заключается в дополнительной симметрии транзисторов структур р-n-р и n-р-n. Проанализируй внимательно схему, где я изобразил два транзистора, включенных по схеме с ОЭ (рис. 106).

Рис. 106. Двухтактная схема без фазоинвертора, работающая на транзисторах с дополнительной симметрией, включенных по схеме с ОЭ.

Н. — Поступим, как обычно… Допустим, что первый полупериод входного сигнала делает обе базы более отрицательными. В этом случае транзистор структуры р-n-р усилит сигнал, а транзистор структуры n-р-n останется запертым. При следующем полупериоде, который сделает базы более положительными, транзистор р-n-р останется безучастным, а транзистор n-р-n пропустит коллекторный ток. Чудесно! Ловко! Умно!

Л. — Умерь свой энтузиазм, дорогой друг. Эта схема требует применения двух батарей (или но крайней мере батареи со средним выводом), что несколько усложняет положение. С этим же мы сталкиваемся и в аналогичном двухтактном каскаде при включении транзисторов по схеме с ОБ (рис. 107).

Рис. 107. Еще одна двухтактная схема без фазоинвертора, но с включением транзисторов по схеме с ОБ.

Н. — Действительно, эта схема должна работать так же хорошо, как и предшествующая. Здесь транзистор структуры р-n-р реагирует на положительные полупериоды сигнала, приложенного к его эмиттеру, а транзистор структуры n-р-n включается в работу при отрицательных полупериодах. Но я опасаюсь, что эти две батареи не очень удобно применять для питания других транзисторов, которые могут иметься в схеме.

А теперь я хочу просить тебя об одном одолжении. Я хотел бы собрать усилитель на транзисторах для своего портативного радиограммофона. Мог бы ты начертить мне практическую схему его оконечного каскада? Я хочу иметь достаточно мощный двухтактный усилитель.

Л. — Вот схема, которую ты просишь, Незнайкин (рис. 108). Достаточно ли она ясна для тебя?

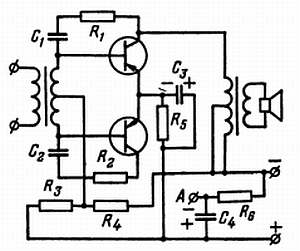

Рис. 108. Практическая схема двухтактного каскада с отрицательной обратной связью и температурной стабилизацией. Резистор R₆ и конденсатор С₄ образуют развязку цепей питания предшествующих каскадов.

Н. — Боже мой, на первый взгляд она совершенно классическая. Входной трансформатор… Параллельная обратная связь для каждого транзистора, осуществленная включением между коллектором и базой последовательно соединенных цепочек R₁C₁ и R₂C₂. Смещение задается делителем напряжения R₃R₄. Резистор R₅ служит для ослабления влияния температуры; он блокирован конденсатором С₃… Все это стало для меня уже совершенно обыденным. Однако какую роль играет в схеме развязка, состоящая из резистора R₆ и конденсатора С₄?

Л. — Принимая во внимание значительные изменения тока, отбираемого от источника питания мощными транзисторами в режиме В, целесообразно развязать этот источник, чтобы предотвратить реакцию на предыдущие каскады. Такова роль R₆ и С₄, к которым в точке А присоединяются коллекторные цепи каскадов, предшествующих выходному. Удовлетворен ли ты моим ответом?

Н. — Вполне, и я спешу приняться за работу. Поэтому позволь мне раскланяться с тобой.
