Транзистор?.. Это очень просто!

Рис. 124. Схема генератора с колебательным контуром в цепи коллектора и с катушкой обратной связи в цепи базы.

Л. — Вне всякого сомнения, если ты правильно сориентируешь направление витков катушек.

Н. — Как, не прибегая к практической проверке, установить, выполнено ли это условие?

Л. — Вспомни схему индуктивной трехточки, транзисторный вариант которой я для тебя приготовил (рис. 125). Как ты видишь, на пути от коллектора к базе ток протекает по виткам катушки всегда в одном направлении. Примени это правило к изображенной тобой схеме (рис. 124). Если в катушке L₁ток, идя от коллектора к отрицательному полюсу, протекает по виткам в направлении движения часовой стрелки, то сделай так, чтобы в катушке L₂ по пути от отрицательного полюса к базе ток протекал по виткам в этом же направлении.

Рис. 125. Генератор можно собрать и с одной катушкой, если сделать от нее отвод. На рисунке изображена схема такого генератора, называемая «индуктивной трехточкой».

Н. — А если заземлена база и мы подаем напряжение обратной связи на эмиттер, то, несомненно, следует изменить направление витков катушек.

Л. — Разумеется. Если обратиться к схеме на рис. 126 с колебательным контуром L₁C₁ в цепи эмиттера, то катушка связи L₂, включенная в цепь коллектора, должна ориентироваться в обратную сторону по сравнению с катушкой L₁.

Рис. 126. Наиболее распространенная схема генератора с настраиваемым контуром в цепи эмиттера. Колебательный контур индуктивно связан с коллекторной цепью транзистора при помощи катушки обратной связи.

Триоды под всеми соусами

Н. — Мне кажется, что я мог бы нарисовать добрый десяток схем различных генераторов. Но ведь ты говоришь мне о них только для того, чтобы перейти к вопросу преобразования частоты. Я зашел в тупик. Как сделать гетеродин-преобразователь на транзисторах, которые представляют собой всего лишь полупроводниковые триоды? Нет ли возможности сделать полупроводниковые гексоды, гептоды и октоды?

Л. — До сих пор таких приборов не сделали. Может быть и можно сделать полупроводниковые приборы с двумя управляющими электродами, воздействуя на ток одновременно потенциалом базы и электрическим полем другого электрода, которое отклоняло бы электроны с прямого пути… Но пока можно прекрасно обойтись нашими триодами. Разве первые супергетеродины не были сделаны в ту пору, когда была известна лишь лампа с тремя электродами?

Н. — Скорее рассказывай, как с помощью только одного транзистора ты и создашь колебания, и наложишь их на поступающие из антенны колебания высокой частоты, и осуществишь детектирование, выделяя в результате всего этого составляющую промежуточной частоты?

Л. — Очень просто, Незнайкин! Возьми генератор, схема которого изображена на рис. 126, включи в точке В контур, настроенный на частоту антенны, включи затем в точке Л первичную обмотку трансформатора промежуточной частоты, и ты получишь схему, показанную на рис. 127. Если контур C₂L₂гетеродина настроен на частоту, отличающуюся от частоты принимаемых сигналов на величину промежуточной частоты, то преобразование частоты осуществляется без каких бы то ни было трудностей.

Рис. 127. Схема преобразователя частоты, полученная непосредственно из схемы генератора, показанной на рис. 126.

Н. — Действительно, ты вводишь в цепь базы сигнал, возбуждаешь собственные колебания между эмиттером и коллектором и, конечно, пользуешься нелинейностью характеристики транзистора, на который подается соответствующее смещение, чтобы детектировать биения. Такой метод эксплуатации бедного транзистора, нагрузка его таким обилием разнообразных функций, мне кажется, возвращает нас к худшим временам рабства.

Л. — Транзистор от этого не чувствует себя намного хуже. Но если ты хочешь четко разграничить функции гетеродина и смесителя, что бывает вполне целесообразно на коротких волнах, то можешь прибегнуть к помощи отдельного гетеродина (рис. 128).

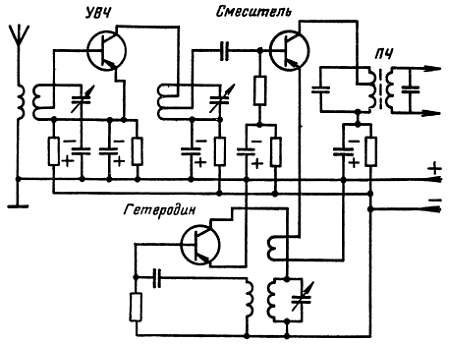

Рис. 128. Схема преобразователя частоты с отдельным гетеродином.

Н. — Я нахожу это весьма симпатичным. И я с радостью отмечаю, что для меня на карте чудесной страны транзисторов нет больше белых пятен.

Беседа четырнадцатая

ВАГОНЫ И ПОЕЗДА

Этой последней беседой заканчивается путешествие наших друзей по чудесной стране транзисторов. Последняя встреча позволит Любознайкину и Незнайкину применить приобретенные знания для объяснения полной схемы радиоприемника на транзисторах. Основываясь на известных уже понятиях, наши друзья обсуждают прекрасные перспективы будущего, открывающиеся перед транзисторами.

_{Содержание: Полная схема приемника. Ферритовая антенна. Разнообразные применения транзисторов. Преобразователь постоянного тока. Будущее транзисторов.}

Развлечения для взрослых, покой для детей

Незнайкин. — Не удивляйся, Любознайкин, тому, что я играю игрушечным электрическим поездом. Он предназначен для моего маленького племянника, и я проверяю исправность телеуправления и стрелок.

Любознайкин. — Да, именно это говорят отцы, дарящие своим сыновьям электрический поезд, потому что они не осмеливаются признать, как это забавляет их самих… Но ты испортишь своего племянника. Какое разнообразие вагонов! Пассажирские вагоны всех классов, спальные, вагон-ресторан, вагоны-холодильники, цистерны, платформы; к чему бы это?..

Н. — Это позволяет получать бесконечное количество различных железнодорожных составов.

Л. — Точно так же изученные нами схемы различных каскадов на транзисторах позволяют составлять бесчисленное множество разных радиоприемников. Невозможно рассмотреть их все. Но если ты хочешь, мы в качестве примера разберем одну полную схему, состоящую из вагонов… я хотел сказать, из следующих каскадов: преобразователя частоты, как на рис. 127; двух каскадов усиления промежуточной частоты, как на рис. 116, но с отводами в первичной обмотке, чтобы уменьшить затухание, вносимое в контур предшествующим транзистором; детектора, как на рис. 120; двух каскадов низкой частоты на резисторах, как на рис. 91; оконечного двухтактного каскада, как на рис. 102.

Прошу тебя внимательно рассмотреть эту схему (рис. 129, а, б), по которой с некоторыми отличиями в деталях собрано большинство портативных радиоприемников, нарушавших твой покой на пляже. Видишь ли ты в ней что-нибудь, что могло бы тебя заинтересовать?

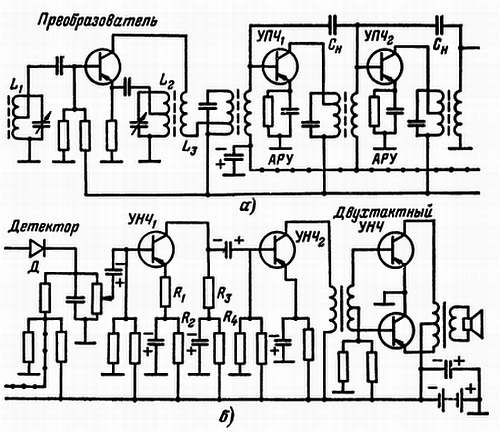

Рис. 129. Типовая схема портативного радиоприемника на транзисторах, составленная из рассмотренных ранее каскадов. На схеме не указаны номиналы резисторов и конденсаторов, так как они зависят от типов применяемых транзисторов.
