Транзистор?.. Это очень просто!

Н. — Для чего поставлен здесь резистор R₂?

Л. — Для предотвращения чрезмерного снижения сопротивления нагрузки диода из-за шунтирующего входного сопротивления транзистора. При этом уменьшается затухание, вносимое схемой детектора в последний колебательный контур промежуточной частоты, и повышается эффективность работы детектора при малых сигналах. Этому также способствует небольшое смещение диода в прямом направлении, создаваемое при помощи резистора R₄, который присоединяется к отрицательному полюсу батареи и выводит рабочую точку диода на участок характеристики с наибольшей кривизной. Соответствующее этой точке «пороговое» напряжение точечных диодов составляет примерно 0,25 В (рис. 121).

Рис. 121. Зависимость тока диода от приложенного к нему напряжения. Следует обратить внимание на худшую чувствительность точечного диода к малым напряжениям (заметный ток появляется только при напряжении порядка 0,25 В).

Н. — Я вижу, что ты от этого же детектора получаешь напряжение для АРУ.

Л. — Да, но я не уверен, что напряжения, получаемого на нагрузке детектора, всегда достаточно для успешной работы АРУ. Однако, прежде чем говорить об усиленной АРУ, я хочу предложить тебе разобраться самому в действии одной более «изысканной» схемы диодного детектора. Вот посмотри (рис. 122).

Рис. 122. Схема детектора, создающего напряжение АРУ на отдельном резисторе R₅. Пульсации выпрямленного диодом тока сглаживаются конденсатором С₅.

Н. — Я этого не боюсь. От предыдущей схемы она отличается цепочкой C₃R₇C₄ — настоящим небольшим фильтром, пропускающим низкие частоты, предназначенным для устранения всяких следов промежуточной частоты в напряжении, поступающем на усилитель низкой частоты. Кроме того, ты создаешь регулирующее напряжение для системы АРУ на особом резисторе R₅, заблокированном конденсатором С₅. Чтобы этот конденсатор не шунтировал цепи низкочастотного сигнала, ты соединил точку А с диодом через резистор R₆. Кроме того, при помощи резистора R₆, присоединенного к отрицательному полюсу источника питания, ты подаешь на базы регулируемых транзисторов начальное смещение. Одним словом, здесь цепи низкой частоты лучше отделены от цепей АРУ. Но я хотел бы знать, как ты осуществляешь усиленную АРУ.

Л. — Очень просто, путем детектирования с помощью транзистора (рис. 123), точнее говоря, с помощью эмиттерного р-n перехода, который также представляет собой диод. Его пороговое напряжение значительно меньше, чем у точечных диодов, так что небольшого отрицательного смещения, порядка 0,1 В, создаваемого делителем напряжения достаточно, чтобы сделать возможным детектирование сигналов с малой амплитудой. Запомни получше, что это смещение не должно превышать 0,1 В; без этого условия транзистор вместо детектирования начнет усиливать колебания промежуточной частоты, что нам совершенно не нужно… Открываясь же только при отрицательных полупериодах входного напряжения, транзистор будет создавать в цели коллектора лишь токи, соответствующие этим полупериодам.

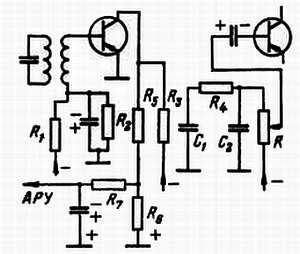

Рис. 123. Схема детектора с транзистором, одновременно усиливающим напряжение АРУ.

Н. — Но это в точности повторяет детектирование на изгибе анодной характеристики электронной лампы! И я прекрасно вижу, что произойдет дальше. Наши односторонние импульсы коллекторного тока создадут на нагрузочном сопротивлении транзистора усиленное напряжение низкой частоты, которое после отфильтровивания цепочкой C₁R₄C₂ высокочастотной составляющей подается на усилитель низкой частоты. Между выходом фильтра и входом усилителя низкой частоты ты поставил потенциометр для ручной регулировки громкости.

Л. — Правильно! Кроме того, ты можешь отметить наличие резистора R₆, который вместе с резистором R₅ образует делитель выходного напряжения детектора. С этого делителя через резистор R₇ снимается регулирующее напряжение на базы транзисторов, управляемых цепью АРУ.

Противоположность обратной связи

Н. — Как я вижу, это регулирующее напряжение действительно усиливается. И если мы говорим о детектировании, то я хотел бы спросить тебя, можно ли осуществить с помощью транзистора регенеративный детектор, — то самое устройство, которое всегда меня восхищало своей чрезвычайно высокой чувствительностью.

Л. — Конечно, да. Для этого достаточно подать во входную цепь часть усиленной энергии из выходной цепи детектора. Само собой разумеется, нужно, чтобы…

Н. — …напряжение обратной связи находилось в фазе с входным напряжением. В противном случае мы создадим отрицательную обратную связь и вместо повышения усиления снизим его.

Л. — Необходимо соблюдать и еще одно условие: связь между входной и выходной цепями не должна превышать определенной нормы, иначе…

Н. — …наш регенераторный детектор превратится в генератор высокой частоты, и его звучание создаст интерференционные свисты в расположенных поблизости приемниках.

Л. — Это происходит тогда, когда из выходной, цепи во входную подается энергии больше, чем поглощается входной цепью. Ты знаешь, Незнайкин, что генератор высокой частоты не всегда является причиной разногласий с соседями. В надлежащем исполнении именно такой генератор позволяет осуществлять преобразование частоты в супергетеродином приемнике.

Н. — Я в восторге от того, что ты занялся последним «белым пятном» на моей географической карте. Предполагаю, что характерная для транзисторов гибкость позволит сделать большое количество различных схем гетеродинов.

Л. — И ты не ошибаешься. Действительно, колебательный контур можно включить либо в цепь коллектора, либо в цепь эмиттер — база, заземлить можно или эмиттер, или базу, подавая напряжение обратной связи соответственно на базу или на эмиттер. Наконец, можно сделать гетеродин только с одной катушкой, которая одновременно будет входить в колебательный контур и служить для создания обратной связи.

Н. — Если позволишь, то я попытаюсь составить одну простую схему гетеродина (рис. 124). Я включу настраивающийся контур в цепь коллектора; катушка L₁ этого контура связана с катушкой L₂, сигнал с которой через конденсатор С₂ подается на базу транзистора, а смещение базы обеспечивается резистором R. Будет ли моя схема генерировать?
