Транзистор?.. Это очень просто!

4

Музей в Париже, аналогичный Политехническому музею в Москве. — Прим. перев.

5

В этом месте Любознайкин допускает неточность. Ток насыщения, о котором идет речь ниже, проходит при приложении обратного напряжения только к одному р-n переходу, т. е. между средним выводом транзистора (базой) и одним из крайних. — (Прим. ред.).

6

Сопротивления, о которых говорит Любознайкин, рассчитываются путем деления малых изменений напряжений на вызываемые ими изменения тока.

Следовательно, входное сопротивление

где U_б ^_ малое изменение напряжения между эмиттером и базой, а I_б — возникающее в результате этого изменение тока базы.

Точно так же выходное сопротивление

где U_к — изменение напряжения, приложенного между коллектором и эмиттером, а I_к — соответствующее изменение тока коллектора.

Иногда при расчетах используют параметр выходная проводимость транзистора, представляющий собой отношение изменения выходного тока к вызвавшему его изменению выходного напряжения:

(Прим. ред.).

7

Все эти рассуждения касаются транзистора структуры n-р-n. Для транзисторов структуры р-n-р полярности всех напряжений обратные. — Прим. ред.

8

Строго говоря, частотный предел работы транзистора определяется не временем пробега носителей через базу (это привело бы лишь к задержке усиливаемого сигнала), а различием времени пробега для отдельных носителей, в результате чего происходит «размывание» усиливаемого сигнала. Однако разброс времени пробега прямо пропорционален идущему в расчет среднему значению времени пробега, так что в конечном счете это время ограничивает частотный предел транзистора. — Прим. ред.

9

Емкость коллекторного перехода у тетрода остается такой же, как у триода о аналогичной геометрией. Уменьшение роли этой емкости на высоких частотах обусловлено снижением сопротивления области базы из-за того, что активная часть базы размещается в непосредственной близости от основного вывода базы. — Прим. ред.

10

Иногда пользуются понятием статической крутизны прямой передачи транзистора — отношением постоянного тока коллектора к постоянному напряжению база — эмиттер:

Прим. ред.

11

Пользуясь иной терминологией, говорят, что коэффициент передачи тока равен произведению полной проводимости прямой передачи на входное сопротивление: Y₂₁h₁₁= h₂₁.

12

Механизм нелинейных искажений в усилителях с транзисторами сложнее, чем здесь описывается. В частности, большую роль играет внутреннее сопротивление источника усиливаемого сигнала. Изучив этот вопрос глубже, Незнайкин, быть может, умерил бы свой восторг. — Прим. ред.

13

Любознайкин несколько лукавит: он выбрал для точки P 5 В для того, чтобы эта точка оказалась на характеристике I_б — 0,2 мА, что облегчает расчеты по определению различных значений напряжений и токов.

14

На практике различают четыре вида обратной связи, схематически представленные на наших рисунках. Обратная связь может прилагаться к входу усилителя последовательно или параллельно с первоначальным сигналом. Она может порождаться выходным током (обратная связь по току) или напряжением, которое этот ток создаст на выходной нагрузке. Схемы 1 и 4 чаще применяются в однокаскадных усилителях. Схемы 2 и 3 чаще встречаются в усилителях, оканчивающихся трансформатором, причем обратной связью охватывается сразу 2–3 каскада.

15

Это «усиление», обозначенное буквой , можно легко представить, записав, что

потому что I_э = I_к+ I_б.

Разделив числитель и знаменатель на I_б, получим:

Отсюда видно, что меньше единицы. Выражение I_к/I_б, как мы помним, есть усиление по току в схеме с общим эмиттером, которое мы обозначаем буквой . Следовательно,

Для транзисторов с большим коэффициентом значение , приближается к единице, иначе говоря, изменения тока на выходе и входе примерно одинаковы.

16

Усиление по току в схеме с ОК

Как видно, в схеме с ОК усиление по току несколько больше, чем в схеме с ОЭ. Между коэффициентами усиления по току трех основных схем существует очень простое соотношение

17

В предшествующем примечании мы составили очень простое соотношение между коэффициентами усиления в трех основных схемах:

= ·

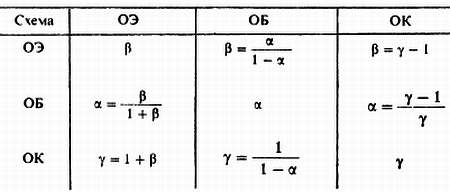

Следующая табличка позволяет выразить каждый из этих коэффициентов через два других:

18

Более глубокий анализ, учитывающий, в частности, выходное сопротивление первого транзистора, показал бы, что положение не столь катастрофично. Однако приведенные здесь рассуждения в первом приближении остаются в силе.
