Трехмерный мир. Евклид. Геометрия

Метод танграма в «Началах»

Одним из важнейших достижений китайской геометрии было изобретение танграма, позволяющего составлять различные фигуры с одинаковой площадью. Древнегреческие математики развили и обобщили эту технику, придав ей огромный дедуктивный потенциал. В частности, метод танграма позволил Евклиду доказать одну из основополагающих теорем древнегреческой геометрии, знаменитую теорему Пифагора, и решить задачи тысячелетней давности, унаследованные от месопотамских мыслителей.

Классический китайский тантрам — это элементарный геометрический метод, который основывается на следующем фундаментальном постулате.

Две фигуры, состоящие из равных частей, равны между собой.

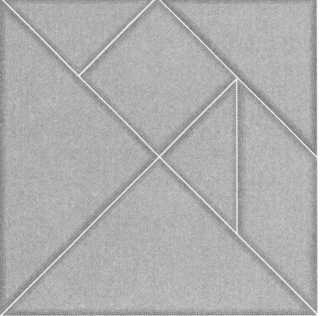

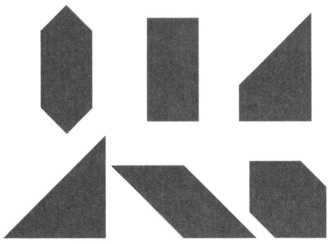

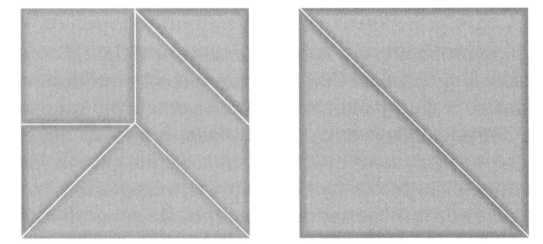

В Китае этот метод был известен с незапамятных времен и назывался qi qiao ban — «семь дощечек мастерства». В Европу танграм попал как игра-головоломка и в таком виде распространился по всему миру. Изначально семь составляющих его частей сложены так, что образуют квадрат (см. рисунок 1 на следующей странице). Площади фигур, составленных из всех этих частей, равны площади квадрата (рисунок 2). Эта особенность позволяет, помимо прочего, показать значение диагонали квадрата. Итак, из данного квадрата можно сложить еще два с равной площадью (рисунок 3). Таким образом, мы видим, что при помощи диагонали квадрата справа можно построить еще один (как данный первоначально) с площадью, вдвое большей. Мы использовали термин «показать», поскольку в этом случае речь идет о простом наблюдении фигур без использования каких-либо логико-дедуктивных методов.

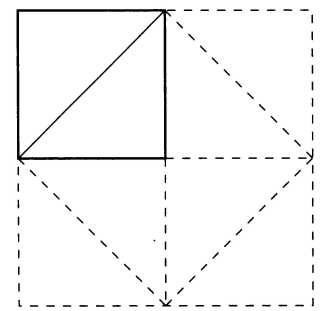

Такой вид рассуждения тесно связан с диалогом Платона о воспоминании «Менон», где Сократ показывает: раб знает то, о чем он не знает, что знает. Рассуждение Сократа строится по принципу следующего: возьмем квадрат (со сплошным контуром, см. рисунок 4). Повторив его четыре раза, мы получим квадрат с пунктирными сторонами, как видно на том же рисунке. Затем проведем диагональ и на ней построим еще один квадрат. Получаем наклонный квадрат с пунктирными сторонами. Очевидно, что площадь этого квадрата равна сумме площадей двух квадратов, равных данному.

РИС. 1

РИС. 2

Танграм работает по такому же принципу, только используются прямоугольные равнобедренные треугольники, построенные на диагонали квадрата, в который части танграма сложены изначально. Евклид использовал в своей геометрии (точнее, в геометрии, основанной на его постулате о параллелях) обобщенный метод танграма: для деления отрезка таким образом, чтобы его части образовывали прямоугольник с площадью, большей, меньшей или равной площади данного квадрата; для геометрического решения месопотамской задачи, применяемой в решении уравнений второго порядка; для построения квадратуры многоугольников — то есть квадрата с площадью, равной площади данного многоугольника; наконец, для определения золотого сечения — операции, заключающейся в разделении отрезка на две части так, чтобы меньшая относилась к большей так, как большая относится к целому.

Евклид располагал базовым инструментом — параллелизмом, с помощью которого смог доказать следующие результаты.

Книга I, предложение 29. Накрест лежащие углы равны между собой.

Книга I, предложение 32. Сумма трех внутренних углов треугольника равна сумме двух прямых углов.

Книга I, предложение 34. Противоположные стороны и углы параллелограммов равны между собой.

РИС.З

РИС. 4

Предложения 29 и 34 позволяют применить обобщенный метод танграма, то есть использовать тантрам, не ограничиваясь изначально заданными фигурами, на которые он разделен. Для этого нужны теоремы, устанавливающие равенство их площадей.

Книга I, предложения 35 и 36. Параллелограммы, находящиеся на одном и том же основании и между одними и теми же параллельными прямыми, равны между собой.

Книга I, предложение 37. Треугольники, находящиеся на одном и том же основании и между одними и теми же прямыми, равны между собой.

РИС. 5

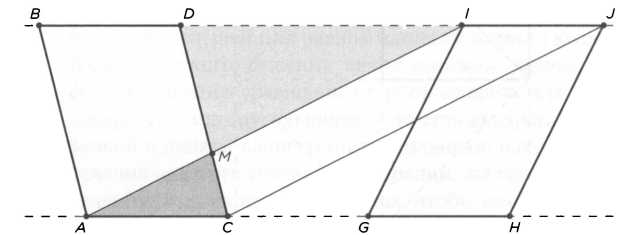

Рисунок 5 иллюстрирует предложения 35 и 26 первой книги.

Евклид говорит, что параллелограммы ВС и IH обладают одинаковой площадью. Сегодня это утверждение кажется нам очевидным. У фигур одинаковое основание и одинаковая высота, а площадь получается путем умножения этих двух величин (хотя это тоже требует доказательства). Однако древнегреческая геометрия оперирует размерами, у которых вследствие несоизмеримости нет длины. Из-за этого один или оба отрезка не могут быть измерены (этот вопрос мы рассмотрим подробнее в главе 5). Следовательно, необходимо найти способ доказать равенство этих двух площадей. Евклид использовал общее понятие 1. Если бы ему удалось доказать, что площади параллелограммов ВС и AJ с общим основанием равны и что площадь второго равна площади параллелограмма IH с которым у него одинаковое основание, то и параллелограммы ВС и IH были бы равны.

Точка обозначает конец линии или ее начало?

Кто знает. Никто.

Мо-цзы (479-400 до н. э.)

Начнем с первого вопроса. Евклид анализирует все фигуры (то есть пользуется методом китайского танграма) и применяет общие понятия 2 и 3. Треугольники BAI и DCJ состоят из белой фигуры и серой, которая является общей для них обоих. Если мы отнимем у них этот общий кусок («от равных отнимем равное»), то получится, что площади четырехугольников BAMD и IMCJ равны, хотя они и имеют разную форму.

Теперь добавим к этим четырехугольникам треугольник АМС (темно-серый), который станет их общей частью. Поскольку мы прибавили «к равным равное», получается, что площади параллелограммов ВС и AJ с общим основанием АС равны. В чем разница между случаем, который мы только что доказали, и общим утверждением предложений 35 и 36 первой книги? Она состоит в том, что, как мы уже видели, в этом случае речь идет не просто о равных основаниях, а об одном и том же основании (в паре ВС и AJ — отрезок АС, в паре AJ и IH — отрезок IJ).

В этом доказательстве Евклид, возможно, использовал предложение 4 из первой книги (критерий равенства по двум сторонам и углу), которое устанавливает равенство треугольников BAI и DCJ. Для этого ему были необходимы некоторые свойства, вытекающие из постулата о параллельных (см., в частности, предложения 34 и 29 первой книги). После того как Евклид пришел к этому результату, он мог использовать метод танграма, при котором части не равны друг другу, но имеют одинаковую площадь. В этом и состоял принцип обобщенного танграма, который Евклид использовал с большим мастерством. Предложение 37 первой книги является простым выводом из предыдущих, поскольку сводится к доказательству того, что площадь треугольников равна половине площади параллелограмма (см. рисунок 6).

Разум не сосуд, который надо наполнить, а факел, который надо зажечь.

Плутарх

Евклид, как до него и другие древнегреческие математики, вывел геометрию на новый уровень и придал ей большую ясность, обобщив простые и очевидные результаты. В данном случае он установил, правда не объясняя это отдельно, а сразу используя в своих доказательствах, что площади можно высчитывать при помощи различных по форме фигур (параллелограммов и треугольников).
