Фильтрующий колодец используется для очистки сточных вод одного дома при благоприятных грунтовых условиях (песчаные и супесчаные грунты и низкий уровень грунтовых вод – на 1 м ниже основания колодца).
Фильтрующий колодец (рис. 37) сооружают из красного кирпича, бутового камня или собирают из железобетонных колец.

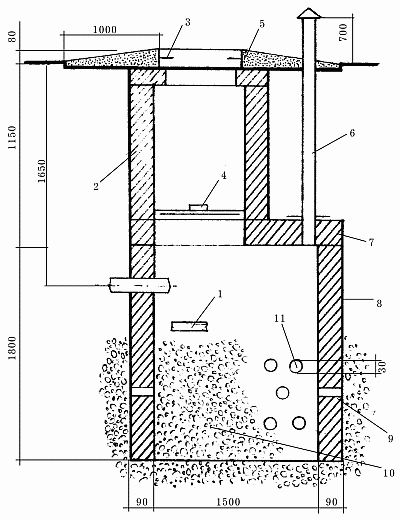

Рис. 37. Фильтрующий колодец из сборных железобетонных элементов: 1 – водоотбойная доска; 2 – железобетонное кольцо; 3 – чугунный люк или
На высоте 1 м в колодце устраивается донный фильтр из гравия, щебня, спекшегося шлака или осколков кирпича. Стенки колодца должны иметь отверстия и снаружи быть обсыпаны тем же материалом на высоту фильтра слоем толщиной в 400–500 мм. В железобетонных кольцах просверливают отверстия диаметром 50–60 мм через каждые 100 мм по длине и высоте в шахматном порядке.
Конструкция верхней надфильтровой части колодца предусматривает вытяжку вентиляционной трубы с флюгаркой диаметром 100 мм, высота трубы над поверхностью земли составляет 0,5–0,7 м.
Сверху колодец перекрывается деревянной крышкой. Зимой при температуре –25 °C предусмотрена вторая утепляющая крышка.
Сточные воды в колодце очищаются c помощью биопленки, образующейся на поверхности загрузки фильтра микроорганизмами, которые поглощают в пищу органические вещества, содержащиеся в сточной воде. После очистки в колодце вода дополнительно очищается в почве.
Наряду с фильтрующими колодцами в песчаных и супесчаных грунтах применяются поля подземной фильтрации. При этом уровень грунтовых вод должен составлять не менее 1,5 м. По сравнению с фильтрующими колодцами такие поля подземной фильтрации отличаются простотой сооружения и эксплуатации. Эти сооружения представляют собой распределительную трубу с колодцами на ней, которая отводится от дозирующей камеры септика. Через колодцы сточная вода поступает в оросительную сеть.
Диаметр пластмассовых, асбестоцементных или керамических дренажных труб для распределительного трубопровода составляет 100–125 мм. Трубы закладываются на глубину не менее 0,5 м. Для колодцев из железобетонных колец необходимо основание из бетона или красного кирпича. Диаметр колодцев составляет 500–700 мм.
В бетонном основании колодца устраивается лоток на уровне лотков подходящих и отходящих труб. Сверху колодец должен быть закрыт деревянным щитом, слоем рубероида или гидроизола и присыпан слоем земли или шлака.
Оросительные трубы также могут быть пластмассовыми, асбестоцементными или керамическими. Их диаметр составляет 75–100 мм, длина отдельной трубы – не более 20 м. Располагают оросительные трубы в траншеях на глубине от 0,7 до 1,8 м в зависимости от понижения температуры в зимнее время. Дно траншеи засыпают гравием, щебнем или шлаком. Расстояние между параллельными дренажными трубами при песчаных грунтах составляет не менее 1,5 м, при супесях – 2,5 м.
На концах оросительных труб или лотков устанавливаются вентиляционные стояки диаметром 100 мм с флюгаркой на конце. Их высота составляет 0,5–0,7 м над поверхностью земли.
В некоторых случаях используется коллекторная система полей подземной фильтрации
без сооружения колодцев, оросительные трубы присоединяются при этом к нижней части распределительной трубы-коллектора диаметром 150 мм в шахматном порядке.В качестве тройников используются чугунные канализационные фасонные части. Рекомендуется применять 2 коллектора, присоединяемых к одному распределительному колодцу.
Регулировать подземное орошение по зонам приусадебного участка можно, закрывая выход оросительной трубы или коллектора из распределительного колодца заглушкой.
Для очистки сточных вод на водонепроницаемых или слабофильтрующих грунтах устраивают песчано-гравийные фильтры. Они состоят из оросительной сети, фильтрующей загрузки и дренажной сети.
Располагаются фильтры в специально вырытом котловане, дно которого примерно на 1,5 м ниже лотка отводящей трубы из септика или дозирующей камеры. На дно котлована засыпается слой гравия, щебня или котельного шлака, на который укладывается дренажная сеть.
Сеть состоит из центральной трубы-коллектора и водосборных асбестоцементных или пластмассовых труб диаметром 100 мм и с отверстиями диаметром 10 мм через каждые 100 мм в шахматном порядке. Расстояние между трубами – 0,5 м. Коллекторы должны быть оборудованы чугунными канализационными крестовинами.
Дренажную сеть необходимо засыпать щебнем, гравием или шлаком. Аналогичным образом устраивается оросительная сеть, которую сверху засыпают тем же материалом на 50 мм над трубами, накрывают слоем рубероида и засыпают грунтом. Размер фильтра составляет 2,5 м в длину и 2 м в ширину, длина оросительных труб – 10 м.
От конца коллектора оросительной сети и начала коллектора дренажной сети необходимо выводить вентиляционные стояки с флюгаркой диаметром 100 мм, возвышающиеся над землей на 0,5–0,7 м. Расстояние от лотка дренажных труб до уровня грунтовых вод должно составлять не менее 1 м.
После того как сточные воды были очищены в фильтрующем колодце или песчано-гравийном фильтре, прежде чем сбрасывать их в водоем или водоотводные канавы и овраги, необходимо провести их дезинфекцию.
Обеззараживание проводится в «мокром» колодце с установленным в нем хлорпатроном.
Дно такого колодца располагается на 0,5 м ниже лотков подводящей и отводящей труб. Хлорпатрон дезинфицирует сточные воды в течение 1 мес, при условии, что диаметр колодца 0,5 м, высота слоя воды 0,5 м и объем воды около 0,1 м3.
Постоянный сброс воды с остаточным содержанием хлора в водоем может повредить водной растительности, микроорганизмам и рыбам, поэтому проводить обеззараживание с помощью хлора следует только в случае повышенной эпидемиологической опасности по согласованию с органами санитарной охраны.
Если уровень грунтовых вод слишком высок, сооружения подземной фильтрации приходится размещать на поверхности земли. Для решения этой проблемы используют фильтрующие насыпи и кассеты.
В глинистых грунтах фильтрующая насыпь имеет конструкцию, аналогичную песчано-гравийному фильтру, но располагается частично или полностью на поверхности земли.
При этом песчано-гравийная загрузка над слоем рулонного водонепроницаемого материала засыпается сверху и по откосам слоем грунта на высоту 0,5–0,8 м.
