Технологические отсеки фюзеляжа - 4Ф, 5Ф и 6Ф - топливные баки-отсеки. Отсек 4Ф имел круглое сечение постоянного диаметра 2000 мм, передняя стенка отсека представляла собой сферическую форму для восприятия избыточного давления в баке. Длина отсека 4Ф - 9750 мм. Отсек 5Ф - надкессонный, с плоским днищем, под отсеком 5Ф располагался кессон крыла. Поперечные сечения отсека 6Ф, аналогичны поперечным сечениям отсека 5Ф, но имели меньшие геометрические сечения. Топливные баки были соединены системой трубопроводов.
В гермошпангоутах топливных баков - отсеков имелись люки с герметичными крышками для доступа внутрь баков.
Над баками был расположен гаргрот, в форме полуцилиндра.
В хвостовой части фюзеляжа размещался хвостовой отсек, в котором была установлена четырехкупольная парашютно-тормозная установка (ПТУ). Створки ПТУ при выпуске парашюта раскрывались в стороны.
Под фюзеляжем и центропланом крыла была установлена гондола с пакетным расположением четырех двигателей.
Гондола двигателей технологически делилась на переднюю часть мотогондолы и хвостовую часть.
Носок передней части гондолы представлял собой вертикальный клин, на котором слева и справа установлены регулируемые створки воздухозаборника и сам воздухозаборник. В носке гондолы была размещена ниша передней опоры шасси. За нишей передней опоры в носке между воздушными каналами был расположен отсек оборудования, в котором, располагались агрегаты самолетных систем.
В центральной зоне гондолы между воздушными каналами был размещен расходный топливный бак. По бокам центральной части гондолы под центропланом располагались левая и правая ниши главных опор шасси. Кинематическая схема створок главных опор позволяла закрывать их при выпущенных опорах.

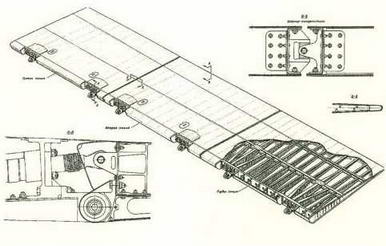

Элевон крыла. (Николай Гордюков)
Крыльевой противофлаттерный балансир. (Ильдар Бедретдинов)
Конструкция и компоновка крыла
Крыло самолета Т-4 имело треугольную в плане форму с изломом по передней кромке.
Профиль крыла - симметричный с относительной толщиной 2,7%.
Крыло самолета технологически делилось на две части:
– центральную (центроплан);
– консоли крыла.
Центральная часть крыла имела многобалочную конструкцию с часто расположенным поперечным набором (нервюрами) и панелями, представляющими собой обшивку, подкрепленную стрингерами.
Центральная часть крыла делилась на:
– герметичную переднюю, в которой был расположен топливный бак-отсек;
– негерметичную заднюю.
По периметру топливного отсека были предусмотрены люки для осмотра и ремонта при обнаружении течи.
Стык центральной части крыла с консолями осуществлялся по узлам силовых балок болтами, по панелям: по верхней поверхности с помощью гребенки, по нижней - с помощью силовой ленты.
На верхней поверхности центральной части крыла располагались узлы стыковки ее с фюзеляжем, на нижней поверхности - узлы крепления главных опор шасси и узлы крепления гондол двигателей.
Основные силовые продольные балки имели двутавровые сечения и были выполнены из стали. Промежуточные продольные балки представляли из себя ферменную конструкцию с поясами двутаврового сечения. Верхние и нижние панели топливного отсека
были выполнены из стали ВНС-2 и представляли собой обшивку, подкрепленную стрингерами.Задняя часть центроплана была негерметична. Нижняя поверхность негерметичного отсека полировалась для повышения ее способности отражать тепло от работающих двигателей.
Каждая консоль крыла состояла из основного отсека и носка и представляла собой сварную конструкцию. Элементы конструкции консолей крыла были выполнены из титановых сплавов. В консолях крыла топливных баков не было.
В конструкции консоли были применены силовые балки двух типов:
– цельноштампованные, двутаврового сечения;
– сборные с поясами таврового сечения.
Несиловые балки были выполнены из поясов таврового сечения и стенок.
Верхние и нижние панели отсека состояли из обшивки, подкрепленной часто расположенными стрингерами. Соединение стрингеров с обшивкой производилось контактной электросваркой.
Нервюры консолей были выполнены: цельноштампованными, арочными и стеночными.
Носок консоли состоял из двух панелей, подкрепленных гофром, и набора облеченных нервюр.
Левый и правый элевоны консолей состояли каждый из трех секций, отклоняющихся вверх на угол 25° и вниз на угол 10°. Каждая секция была шарнирно подвешена в двух точках и отклонялась с помощью гидроцилиндров.
Киль самолета Т-4. (Ильдар Бедретдинов)
Переднее горизонтальное оперение самолета. (Ильдар Бедретдинов)
Геометрические характеристики киля. (Николай Гордюков)
Элементы конструкции киля. (Николай Гордюков)

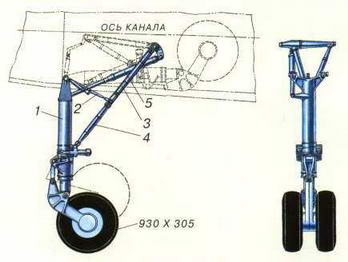

Передняя стойка шасси. (Николай Гордюков)
1 - амортизационная стойка 2 - механизм распора 3 - верхнее звено подкоса 4 - нижнее звено подкоса 5 - подъемник
Основная стойка шасси. ( Николай Гордюков)
Фотографии передней стойки шасси самолета "101". (Ильдар Ведретдинов)
