Ударно-разведывательный самолет Т-4
Шрифт:
Состав средств РО обеспечивал ведение командной радиосвязи между самолетами в дециметровом диапазоне и дальней связи в коротковолновом диапазоне волн. При дальней связи обеспечивалось ведение телефонных переговоров, прием и передача стандартных сообщений, автоматическая передача разведывательной информации. В том и другом случаях принимаемая и передаваемая информация подвергалась кодированию (криптозащите).
Внутреннюю телефонную связь, выход на внешнюю связь и прослушивание речевой информации обеспечивало самолетное переговорное устройство (СПУ). На блок речевой информации (РИ-65) возлагалась обязанность оповещения экипажа об аварийных ситуациях, отказах самолетных систем и систем бортового оборудования,
К особенностям системы РО следует отнести: ведение криптозащитной телефонной и телекодной радиосвязи, атакже наличие пульта стандартных сообщений, который обеспечивал экипажу передачу формализованных сообщений, типа: "Вижу группу кораблей, количество, дальность до них, координаты и т.д.". Посылка сообщений сопровождалась одновременной посылкой координат самолета. Принятая и передаваемая информация регистрировалась на бумажной ленте цифропечатающего устройства СУ-38 и представлялась экипажу.
Состав средств разведки комплекса "Рапира" и их технические характеристики определялись кругом задач, возлагаемых на самолет- разведчик, а также его профилем полета, то есть выполнение полета на больших высотах. Кроме того, состав разведывательного оборудования определялся районами сбора информации: сухопутные или морские, а также необходимостью ведения разведки в дневных или ночных условиях.
Высокая эффективность ведения разведки могла обеспечивается только комплексом средств, работающих в различных диапазонах длин волн электромагнитного спектра - от микрон до метров. С этой целью для обеспечения комплексности выполнения задачи был определен состав аппаратуры разведки, в который входило оборудование:
– общей радиотехнической разведки;
– детальной радиотехнической разведки;
– детальной радиолокационной разведки - радиолокационная станция бокового обзора с синтезированной апертурой;
– инфракрасной разведки;
– дневной обзорной фотосъемки;
– дневной детальной фотосъемки;
– дневной боковой перспективной фотосъемки;
– дневной топографической съемки;
– ночной фотосъемки с применением фотоосветительных бомб ФОТАБ;
– панорамно-кадровой фотосъемки.
Вся вышеперечисленная аппаратура размещалась в четырех подвесных сменных контейнерах.
Кроме того, в каждом контейнере размещалась следующая аппаратура:
– блок "БУВМ-Р" - управление средствами разведки, обработка радиотехнической развединформации, сопряжение с "БУВМ-НК" навигационного комплекса и с комплексом радиосвязного оборудования, контроль работоспособности средств комплекса "Рапира" и выдача информации в систему сигнализации самолета;
– фоторегистратор координат ФК-4 обеспечивал регистрацию работы средств разведки (координат местоположения самолета, углового положения и текущего времени).
По зарегистрированной информации при дешифровании результатов разведывательного полета производилось определение координат обнаруженных объектов с привязкой по времени.
Вне зависимости от вариантов самолета Т-4 на его борту постоянно устанавливалась аппаратура попутной радиационной разведки "Галина", информация которой передавалась по коротковолновому радиоканалу комплекса.
Одной из проблем, возникшей в процессе разработки средств разведки, явилось обеспечение ее работы при нагретом до температуры 300°С стекле оптического иллюминатора на обшивке фюзеляжа. Для ее решения была проведена научно-исследовательская работа "Овал", в процессе которой имитировались реальные условия работы фотосредств через нагретый оптический
иллюминатор.Очень важным звеном в выполнении разведки являлась доставка развединформации и ее оперативность. Значительное удаление самолета Т-4 от наземного комплекса приема, обработки и дешифрирования развединформации при выполнении разведки ограничивало возможность ее передачи по радиоканалам. В связи с этим имелась возможность передачи только по коротковолновому радиоканалу обработанной на борту самолета разведывательной информации от средств детальной радиотехнической и радиационной разведки. Развединформация от средств общей радиотехнической разведки документировалась на магнитной пленке, а от средств фото- и инфракрасной разведки - на фотопленке. Кроме того, разведывательные данные от средств детальной радиотехнической разведки фиксировались на бумажной ленте цифропечатающего устройства СУ-38.
Вся развединформация, полученная от самолета в полете и после посадки его на аэродром дешифрировалась и обрабатывалась в наземном комплексе обработки информации. Наземный комплекс приема и обработки представлял собой сложную систему, состоящую из ряда лабораторий, обеспечивающих прием разведывательной информации по радиоканалу, обработку и дешифрирование. Комплекс должен был состоять из лабораторий, размещенных на 22-х автомобилях типа "Урал".
Самолет Т-4, вне зависимости от варианта его комплектации, должен был выполнять боевые задачи вне территории СССР и на значительном удалении от него. Это в свою очередь накладывало определенные требования на объем задач, решаемых комплексом обороны, а также к составу средств.

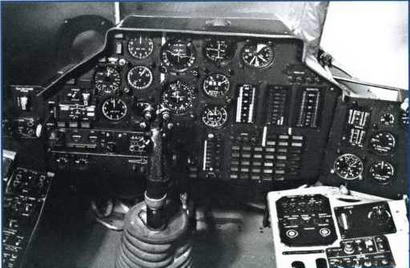

Кабина пилота: а - приборная доска

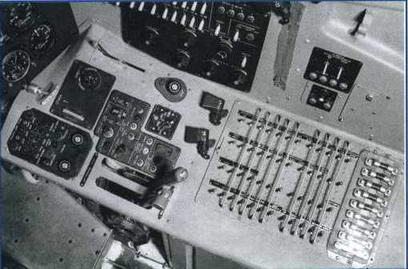

б - левый пульт

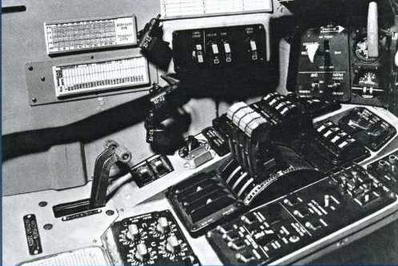

в - правый пульт

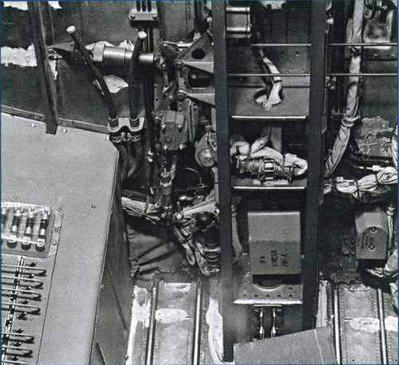

г - задняя стенка кабины (ОАО "ОКБ Сухого")
Комплекс обороны "Отпор" проектировался в составе средств:
– индивидуальной обороны, устанавливаемых на борту каждого варианта комплектации самолета;
– коллективной обороны, также устанавливаемых на борту каждого варианта комплектации самолета;
– коллективно-групповой обороны, размещавшихся в подвесном сменном контейнере.
Средства индивидуальной и коллективной обороны самолета включали в себя:
– радиотехническую (РТ) аппаратуру обнаружение облучения самолета РЛС ПВО и истребителей;
– станцию активных помех;
– аппаратуру обнаружения пуска ракет и отслеживания их траекторий в инфракрасном (ИК) диапазоне;
– радиотехническую аппаратуру обнаружения облучения самолета РЛС целеуказания, целераспределения системы ПВО противника;
– станцию активных помех РЛС целеуказания, целераспределения системы ПВО противника;
– автомат сброса дипольных отражателей и ложных тепловых целей;
– аппаратуру управления средствами комплекса обороны и сопряжения с бортовым оборудованием самолета.
По данным от информационной аппаратуры (РТ-разведки и ИК-обнаружения пуска ракет) должно было производиться управление средствами обороны с одновременным выполнением самолетом противоракетного маневра.
