Ударно-разведывательный самолет Т-4

Фотографии основной стойки шасси (левый борт) самолета ‘‘101". (Ильдар Ведретдинов)

Продольный набор элевонов состоял из переднего лонжерона и двух стенок, поперечный - из часто расположенных нервюр.

Исследования, проведенные в ОКБ П.О. Сухого, показали, что наиболее рациональной конструктивно-силовой схемой тонкого сверхзвукового крыла большой стреловидности, обеспечивающей местную жесткость, являлась многостеночная кессонная конструкция, воспринимающая изгиб, кручение и местные нагрузки.

Принятая и реализованная конструктивно-силовая схема крыла обеспечивала прочность и хорошую весовую отдачу при нормальной и повышенной температурах.

Таблица 1.

Характеристики крыла

Площадь крыла полная, м2 295,7

Удлинение 1,51

Сужение 6,86

Относительная толщина профиля, %:

– по корневому сечению 2,35

– по концевому сечению 2,74

Площадь элевонов, м² 22,09

Конструкция и компоновка вертикального оперения

Вертикальное оперение самолета имело трапециевидную форму в плане с углом стреловидности по передней кромке 51° и состояло из киля и руля направления. Руль направления по высоте был разделен на две части.

Управление рулем направления осуществлялось гидроцилиндрами, установленными внутри киля.

Гидроцилиндры крепились на балках киля и нервюрах руля направления.

По своей конструктивно-силовой схеме киль представлял собой многолонжеронную конструкцию.

Стыковка киля с фюзеляжем осуществлялась по 9 лонжеронам. Лонжероны киля имели двутавровое сечение и изготавливались целиком из стали горячей штамповкой. Некоторые лонжероны состояли из двух частей: нижней, изготавливавшейся из стали горячей штамповкой и верхней, представлявшей собой сварную конструкцию из полок и стенок.

Верхняя и нижняя части руля направления имели одинаковую конструкцию. Каркас руля направления состоял из лонжерона, стенок, нервюр и носков.

В киле были размещены антенны радиоэлектронных комплексов, тросы и исполнительные органы системы управления рулем направления.

Таблица 2.

Характеристики вертикального оперения

Площадь, м2 35

Относительная площадь 0,135

Удлинение 0,89

Сужение 3,92

Относительная толщина профиля, %

– по корневому сечению 3,47

– по концевому сечению 3,52

Плечо вертикального оперения, н 10,572

Площадь руля направления, м² 6,5

Относительная площадь руля направления 0,185

Угол стреловидности по передней кромке переднего горизонтального оперения 51° 20'

Компоновка и конструкция переднего горизонтального оперения

Переднее горизонтальное оперение (ПГО) служило для оптимальной продольной балансировки самолета на взлете и посадке и для балансировки Т-4 в горизонтальном полете при нулевом отклонении элевонов.

Переднее горизонтальное оперение имело трапециевидную форму в плане со стреловидностью по передней кромке 55°. ПГО было выполнено цельноповоротным, с прямой осью вращения и состояло из взаимозаменяемых правой и левой консолей.

Управление ПГО осуществлялось с помощью дублированного электропривода.

Профиль переднего горизонтального оперения - двойная трапеция.

Каждая консоль состояла из передней, средней и хвостовой частей. Средняя часть, в свою очередь, состояла из верхней и нижней панелей, лонжерона, нервюр, задней и передней стенок.

Таблица 3.

Характеристики ПГО

Параметры Характеристики

Площадь поворотной части, м2 6,45

Относительная площадь поворотной части 0,0227

Удлинение 1,4

Сужение 4,38

Относительная толщина профиля, %:

– по корневому сечению 5,42

– угол по концевому сечению 4,73

Угол стреловидности по передней кромке переднего горизонтального оперения, град 55

Взлетно-посадочные устройства самолета

Взлетно-посадочные устройства самолета состояли из шасси трехопорной схемы с носовым колесом и были рассчитаны на эксплуатацию самолета с аэродромов 1 класса с бетонированным покрытием.

Основные стойки шасси были снабжены двухосными тележками с четырьмя тормозными колесами. Каждое колесо имело спаренную шину.

Передняя стойка шасси имела рычажно-подвешенные колеса со стартовыми тормозами. Механизм управления служил также демпфером "шимми".

Для уменьшения объемов, занимаемых главными опорами в убранном положении, была применена система уборки с разворотом на 90° и запрокидыванием на 70° тележек шасси.

Тормозная система главных опор шасси имела основное, аварийное и стартовое торможение от гидросистемы.

Мотогондола. (Ильдар Бедретдинов)

Передняя часть воздухозаборника самолета "101". В центре заборника виден вертикальный клин. (Ильдар Бедретдинов)

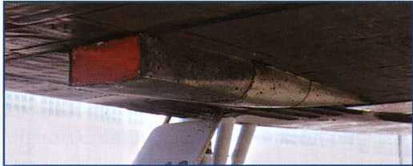

Обтекатель слива пограничного слоя левого крайнего воздухозаборника. (Ильдар Бедретдинов)

Обтекатель слива пограничного слоя двух центральных воздухозаборников. (Ильдар Бедретдинов)

Правый воздухозаборник самолета "101". (Ильдар Бедретдинов)

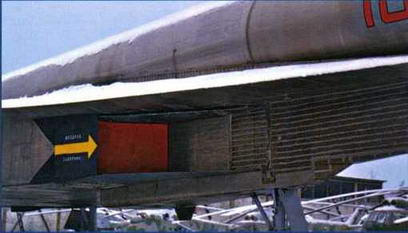

Створка перепуска воздуха. (Ильдар Бедретдинов)
