Практический потолок, м
24000
24000
24000
Максимальная дальность полета на крейсерской скорости с нормальной боевой нагрузкой без дозаправки топливом в воздухе, км:
При скорости 3000 км/ч
7500
9000
10500
При скорости 900 км/ч
11000
14000
16000
Число и тип двигателей
4хРД36-41
4хК-101
4хК-101
Суммарная тяга двигателей, кгс
4x16000
4x20000
4x20000
Тяговооруженность
0,35
0,35
0,35
Удельная нагрузка на плановую проекцию самолета при максимальной стреловидности крыла и нормальной взлетной массе, кг/м2
350
350
335
Длина разбега, м
1350
1100
1100
Длина пробега, м
950
950
950
Боевая нагрузка, кг:
– нормальная
9
9
9
– максимальная
45
45
45
Радиоэлектронное оборудование самолета
Радиоэлектронное оборудование самолета Т-4МС состояло из следующих основных взаимосвязанных систем:
– навигационного комплекса;
– пилотажного комплекса;
– обзорно-прицельного комплекса;
– системы разведки;
– системы управления ракетами;
– системы радиосвязного оборудования;
– системы обороны самолета;
– вычислительного комплекса.

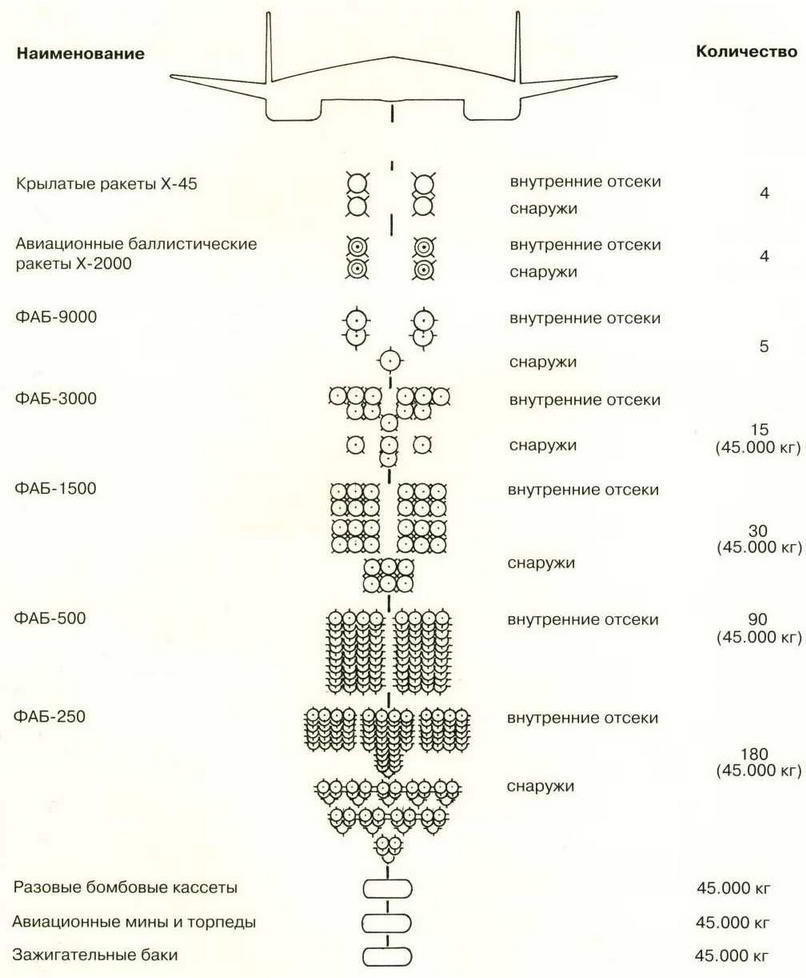

Схема размещения вооружения на самолете Т-4МС. ( Николай Гордюков)
* Максимальая боевая нагрузка самолета 45.000 кг
Оборудование самолета размещалось в носовом негерметичном отсеке, герметичном предкабинном отсеке, герметичной кабине экипажа, герметичном закабинном отсеке и герметичном хвостовом отсеке. Унифицированные блоки спецоборудования устанавливались, как и на самолете Т-4, на типовых амортизированных стеллажах- этажерках. Основная масса радиоэлектронного оборудования отработана на самолете Т-4 и переходила на самолет Т-4МС без изменений.
Вооружение самолета
Для размещения различных видов вооружения (ракеты - Х-45, Х-2000, ТУС-2 и др., обычные и специальные авиабомбы, минно-торпедное вооружение, разовые бомбовые кассеты и зажигательные баки, контейнеры с аппаратурой разведки и коллективной обороны, расходуемые средства индивидуальной обороны) на самолете имелось два внутренних отсека вооружения, снабженных теплоизоляцией и системой кондиционирования. Обеспечивалась транспортировка и сброс подвесок на любых скоростях и высотах полета самолета.
Размеры отсеков вооружения позволяли осуществлять внутреннюю подвеску нормальной боевой нагрузки во всех вариантах вооружения (до 9 тонн) и до 36 тонн авиационных бомб. Для подвески боевой нагрузки в перегрузочном варианте (до 45 т) на самолете имелись дополнительные точки наружной подвески.
При подвеске вооружения сверх нормального боевого запаса (9 т) для сохранения максимальной взлетной массы (170 т) должна была производится недозаправка топливных баков.
Подвеска и пуск ракетного вооружения осуществлялись
с помощью пусковых устройств. Бомбовое и минно-торпедное вооружение подвешивалось на специальных многозамковых балочных держателях.Использование самолета Т-4 в качестве авиационно-космического комплекса
В начале 1973 г. в ОКБ рассматривался вопрос об использовании самолета Т-4 в качестве авиационно-космического разгонного комплекса, предназначенного для перехвата спутников, а также для выведения на околоземную орбиту космических аппаратов.
Комплекс должен был состоять из системы контроля, управления ракетной системы и системы наведения.
Расцепку ракетной системы и самолета предполагалось осуществлять на скоростях М=2,4-3.
С этой целью в ОКБ были разработаны две компоновочные схемы системы "самолет-разгонщик - космический аппарат":
– по первой аэродинамическая и конструктивно-компоновочная схемы разгонщика оставались без изменения, и космический аппарат устанавливался на пилоне под фюзеляжем;
– по второй аэродинамическая и конструктивно-компоновочные схемы самолета дорабатывались, и космический аппарат устанавливался на ложементах на верхнюю поверхность фюзеляжа, а с целью обеспечения его старта с верхней поверхности фюзеляжа была применена двухкилевая схема вертикального оперения с расположением консолей вертикального оперения на фюзеляже с углом развала их во внешнюю сторону, равным 30°.
Экспериментальные исследования были проведены для второй компоновочной схемы и они предусматривали:
– испытания модели исходного варианта самолета Т-4 для получения контрольных аэродинамических продувок;
– испытания модели самолета-носителя без ракетной ступени с измененным вертикальным оперением для изучения возможных изменений аэродинамических характеристик самолета, в частности характеристик путевой и статической устойчивости самолета-носителя;
– испытания модели самолета-носителя с пристыкованной моделью отделяемого аппарата для определения изменений аэродинамических характеристик, связанных с установкой отделяемого аппарата на самолет-носитель.
Испытания модели самолета в исходном варианте и в варианте самолета-носителя, как с отделяемым аппаратом, так и без него проводились и по углам атаки, и по углам скольжения. Были также проведены аэродинамические испытания изолированной модели отделяемого аппарата. Это дало возможность определить некоторые характеристики интерференции между носителем и отделяемым аппаратом. Во время испытаний проводилось наблюдение и фотографирование картины обтекания. Для получения качественной картины обтекания поверхности модели были проведены испытания по визуализации потока методом свежемаслянного покрытия с последующим фотографированием. Испытания модели самолета Т-4 с отделяемым аппаратом проводились в 1977-78 г.г. в Институте теоретической и прикладной механики Сибирского отделения АН СССР в г. Новосибирск.
Тема развития не получила, хотя в США подобные исследования дошли до стадии летных испытаний (самолет-разгонщик SR-71 и вторая ступень D-21 (обе машины фирмы "Lockheed")) впоследствии эти исследования были использованы при создании космического челнока "Space Shuttle".

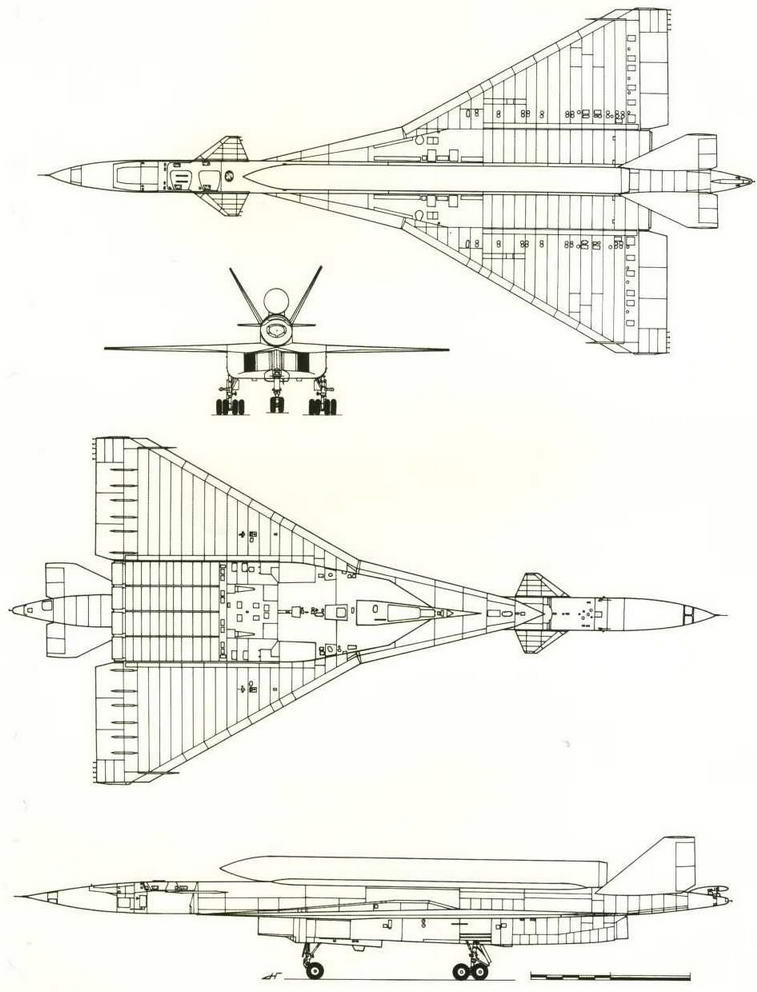

Проект самолета-разгонщика ВКС на базе Т-4 (№ 2 по схеме на стр. 136). (Николай Гордюков)
