Ударно-разведывательный самолет Т-4
Шрифт:

При принятии для стратегического самолета систем оборудования и вооружения, отвечающих задачам по ТТЗ ВВС и находящихся в разработке, общий вес оборудования, вооружения и нагрузки должен был составить 24-25 т. Этой нагрузке, при максимальном удовлетворении требований по дальности полета, соответствует максимальный взлетный вес самолета равный 300 т.

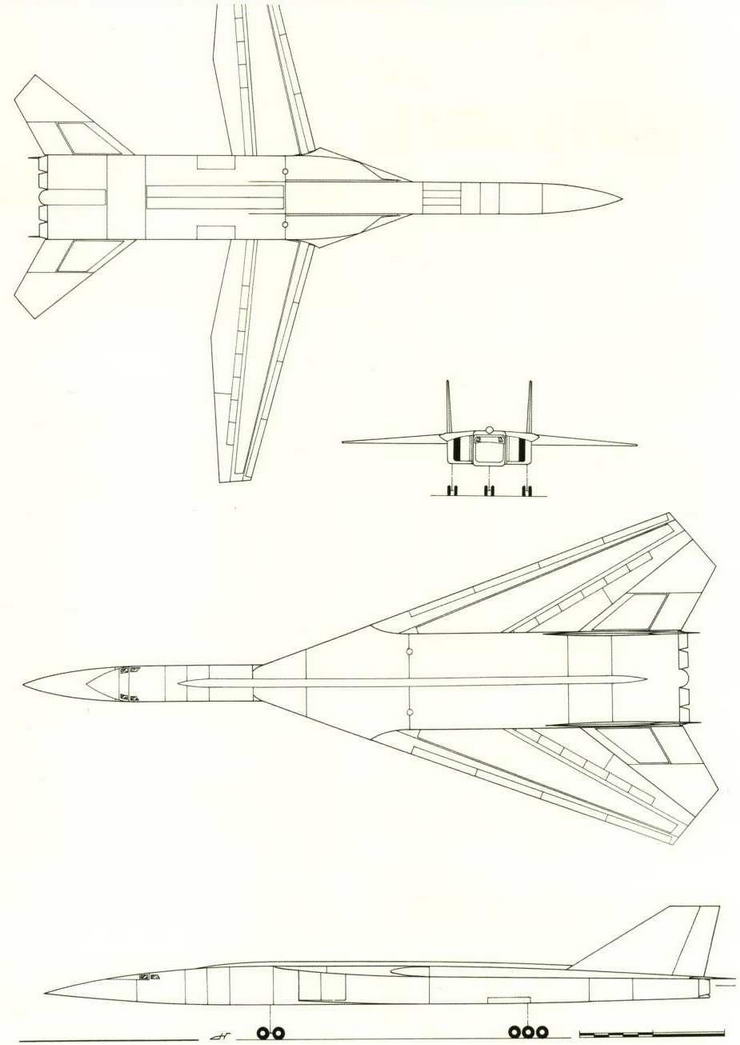

Проекции одной из компоновок проекта М-20. (Николай Гордюков)

Таблица 5.

Технические

характеристики

Максимальная взлетная масса, т 300

Нормальная взлетная масса, т 250

Практическая дальность полета на сверхзвуке, км 11850

Практическая дальность полета на скорости 850 км/ч 14700

Максимальная скорость полета, км/ч 3200

Высота полета над целью, км 18-24

Длина разбега при взлете, м 1950-3200

Удельная нагрузка на крыло, кгс/м2 644

Площадь крыла, м2 370

Тяговооруженность взлетная 0,3

Двигатели, количество/тип 4 х ТРДДФ К-101

Тяга двигателей форсажная, кгс 4 x 22000

Число членов экипажа, чел. 3

На основании полученных данных в конструкторском бюро В.М. Мясищева создали аванпроект самолета М-20. Машина была спроектирована по схеме "утка" с изменяемой геометрией крыла и "пакетным" размещением двигателей. Этот вариант компоновки был представлен на конкурс наряду с самолетами Т-4МС ОКБ П.О. Сухого и "160" ОКБ А.И. Туполева.

Самолет М-20 в представлении нашего художника. (Михаил Дмитриев)

сверхзвуковой стратегический бомбардировщик ОКБ А.Н. Туполева - "160М"

Работы по сверхзвуковому многорежимному стратегическому бомбардировщику начались в ОКБ А.Н. Туполева еще в середине 60-х гг., и к 1969 г. А.Н. Туполеву был представлен проект самолета с индексом "160", имевший также индекс ("ИС"), с изменяемой геометрией крыла. Андрей Николаевич отклонил новый и сложный проект и предложил проработать компоновку на базе пассажирского сверхзвукового самолета Ту-144, получившего название "160М".

В ОКБ прорабатывалось несколько модификаций базового самолета Ту-144 в вариантах военного применения: разведчик, самолет радиоэлектронного противодействия и противолодочный самолет, которые также не получили дальнейшего развития.

Облик проекта "160М" очень похож на Ту-144, но на нем предполагалось установить оживальное крыло с изломом. Имея общую с ним схему "160М" отличался неубирающимся носом с выступающим фонарем, как у ХВ-70, а также разнесенными спаренными мотогондолами двигателей, между которыми в фюзеляжном бомбоотсеке размещалось вооружение бомбардировщика. В мотогондолах размещалось четыре двигателя НК-25 или НК-32 (4 х 25000 кгс). Вооружение соответствовало заявленному в ТТЗ. Самолет предполагалось производить из алюминиевых сплавов, поэтому он имел максимальную скорость 2500 км/ч.

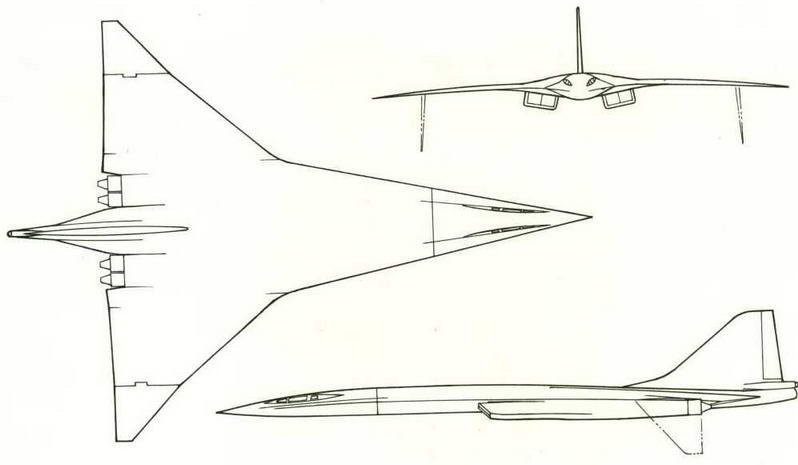

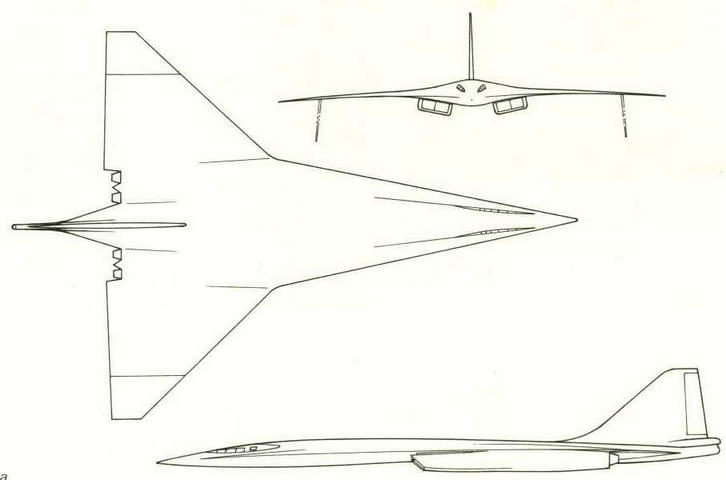

Проекции самолета "160М-: а) без отклоняемых законцовок крыла,

б)

с отклоняемыми законцовками крыла (Николай Гордюков)

Таблица 6.

Технические характеристики самолета "160М"*

Максимальная взлетная масса, т 220

Нормальная взлетная масса, т 180

Практическая дальность полета на сверхзвуке, км** 11500

Практическая дальность полета на скорости 850 км/ч, км ** 15000

Максимальная скорость полета, км/ч 2500

Высота полета над целью, км 20

Длина разбега при взлете при макс, взлетном весе, м 2100

Удельная нагрузка на крыло, кгс/м2 385

Площадь крыла, м2 500

Тяговооруженность, взлетная 0,42

Двигатели, количество/тип 4 х ТРДДФ НК-32 или К 102

Тяга двигателей форсажная, кгс 4 x 25000

Число членов экипажа, чел. 4

* - данные даны с учетом характеристик самолета Ту-144.

** - данные по ТТЗ.

Сведения о проектах самолетов, последовавших за Т-4МС

Такое ревностное отношение к одной концепции говорит о том, что ОКБ А.Н. Туполева хотело создать ударную стратегическую систему максимально совместимую с пассажирским вариантом самолета и с минимальными финансовыми затратами.

Последний пункт предопределил судьбу "160М", то есть все "болезни" гражданского Ту- 144 и скорость ниже заявленной в ТТЗ были основными причинами, приведшими к поражению этого проекта.

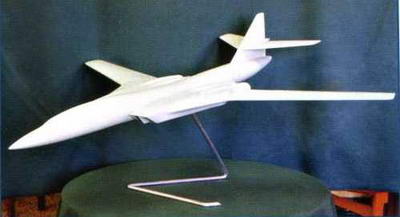

Модель самолета M18. (Из архива Николая Гордюкова)

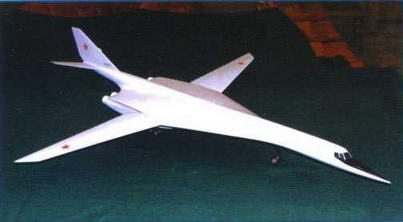

Модель одного из вариантов проекта "70". (ОАО "Туполев")

Стратегический ударный комплекс ТУ-160

Уже на этапе проектирования "160М" выяснилось, что построить многорежимный самолет с большой дальностью на базе Ту-144 не удастся. Поэтому в дальнейшем конструкторское бюро А.Н. Туполева кардинально пересмотрело концепцию самолета и приступило к созданию самолета с изменяемой геометрией крыла. Ранее отвергнутая компоновка "160ИС" была взята за основу нового самолета, и к 1972 г. разработаны две компоновки проекта, которые имели свои плюсы и минусы.

Таблица 7.

Технические характеристики

Параметры Характеристики

Максимальная взлетная масса, т 275

Нормальная взлетная масса, т 230

Практическая дальность полета на сверхзвуке, км 10500

Максимальная скорость полета, км/ч 2000

Высота полета над целью, км 15

Длина разбега при взлете при макс, взлетном весе, м 2200

Площадь крыла, м2 293,15

Тяговооруженность, взлетная 0,43

Двигатели, количество/тип 4 х ТРДДФ НК-32
