Устройство автомобиля для сдающих экзамены в ГИБДД и начинающих водителей

Чтобы автомобиль мог двигаться задним ходом, предусмотрено использование задней передачи. При этом вторичный вал КПП вращается в обратную сторону, что достигается за счет использования нечетного количества входящих в зацепление шестерен (в этом случае направление крутящего момента меняется на противоположное). «Нечетная» шестерня установлена на дополнительном валу коробки передач.

Водитель автомобиля самостоятельно переключает передачи с помощью рычага, в зависимости от условий езды, режима работы двигателя, его возможностей, а также иных факторов. На современных легковых автомобилях чаще всего устанавливается пятиступенчатая КПП: это означает, что машина имеет пять передач для движения вперед и одну передачу для движения назад.

В каждом легковом автомобиле действует такой принцип: чем ниже передача, тем она мощнее, но в то же время медленнее. Поэтому самыми сильными передачами, предназначенными для трогания с места и движения на малой скорости, являются первая и задняя.

При их включении двигатель легко крутит колеса, однако с большой скоростью на них не поедешь: мотор будет работать на больших оборотах, громко реветь, но быстрее примерно 10–20 км/ч машина не поедет.

После того как автомобиль тронулся с места и немного разогнался, следует переключиться на вторую передачу — менее мощную, но зато более скоростную. На ней уже можно разогнать автомобиль еще больше, чтобы переключиться на третью передачу — еще более скоростную и менее мощную, и т. д.

На низких передачах двигатель потребляет больше топлива, чем на высоких. То есть чем выше передача, тем более экономичная езда.

В процессе езды водителю приходится не только повышать передачи, но и иногда переходить на пониженные. Например, при движении в гору мощности пятой или четвертой передачи может не хватить и необходимо перейти на более мощную пониженную передачу.

Коробка передач является довольно надежным агрегатом, исправно работающим на протяжении всего срока эксплуатации автомобиля.

Достаточно лишь следить за уровнем масла и подливать его либо менять. Чаще всего КПП выходит из строя по причине того, что водитель слишком неаккуратно пользуется рычагом переключения передач (резко дергает его, пытается переключить передачи при не полностью выключенном сцеплении и т. п.).

При переключении передач рычаг (рис. 4.5) должен двигаться плавно, без рывков и резких движений, причем при прохождении нейтральной позиции следует делать маленькие (в пределах секунды) паузы. Это позволит своевременно сработать синхронизаторам, призванным предотвратить поломку шестерен.

Рис. 4.5. Рычаг механической коробки передач

Что касается автоматической коробки передач, то она является более удобной для начинающих и малоопытных водителей, поскольку избавляет от необходимости выжимать сцепление, вручную переключать передачи и отпускать сцепление. Однако и у автоматической КПП имеется рычаг переключения, который называется рычагом селектора. У стандартного автомобиля он может принимать четыре основных положения: P, R, N и D.

P — это режим парковки. Его можно включать только после того, как автомобиль полностью остановлен и поставлен на ручной тормоз. Заводить мотор при данном положении рычага разрешается.

R — данное положение предназначено для движения задним ходом. Его можно включать только при нажатой педали тормоза и лишь после того, как автомобиль полностью остановился.

N — это нейтральное положение, которое имеется и у механической коробки передач. В данном положении ведущие колеса отключены от двигателя, крутящий момент на них не передается, поэтому можно заводить мотор. Категорически запрещается устанавливать рычаг в данное положение во время движения, так как коробка передач выйдет из строя.

D — это положение движения автомобиля. Именно при нем осуществляется езда в обычных условиях, причем в данном режиме без участия водителя происходит переключение еще нескольких передач (это можно почувствовать в процессе езды по едва заметным толчкам). Эти передачи переключаются автоматически, в зависимости от скоростного режима, условий езды и иных факторов.

На некоторых современных автомобилях с автоматической коробкой передач могут присутствовать дополнительные режимы разгона (нормальный, экономичный и спортивный), выбор которых осуществляется соответствующим положением рычага селектора (рис. 4.6).

Рис. 4.6. Рычаг автоматической коробки передач (рычаг селектора)

Карданная передача

С помощью карданной передачи на заднеприводных автомобилях осуществляется передача крутящего момента от вторичного вала КПП к главной передаче под изменяющимся углом. Иначе говоря, карданная передача предназначена для передачи крутящего момента между агрегатами, оси валов которых не совпадают и могут изменять свое положение относительно друг друга при движении автомобиля.

Карданная передача состоит из следующих основных элементов (рис. 4.7):

переднего и заднего валов;

промежуточной опоры с подшипником;

шарниров с вилками;

крестовин;

шлицевого соединения;

эластичной муфты.

Механизм шарниров с вилками и крестовинами обеспечивает передачу крутящего момента под изменяющимся углом.

У заднеприводного легкового автомобиля задний мост с установленными колесами связывается с кузовом не жестко. С другой стороны, к кузову очень прочно и неподвижно крепятся двигатель, коробка переключения передач, а также передний вал карданной передачи.

Если дорога ухабистая, то при движении автомобиль периодически подпрыгивает на неровностях. При этом кузов машины относительно заднего моста перемещается по вертикали — то вверх, то вниз, в результате чего постоянно изменяется угол между передним валом карданной передачи и главной передачей, которая расположена в заднем мосту автомобиля.

Однако крутящий момент передается именно в «играющее» место, и этот процесс должен быть постоянным и равномерным. Само собой, задний вал карданной передачи не может и не должен быть жестким. Именно поэтому он имеет два шарнира, с помощью которых крутящий момент ровно и спокойно передается от КПП к главной передаче даже тогда, когда автомобиль прыгает на ухабах.

С помощью шлицевого соединения осуществляется компенсирование линейного перемещения карданной передачи относительно кузова машины при каждом изменении угла передачи крутящего момента.

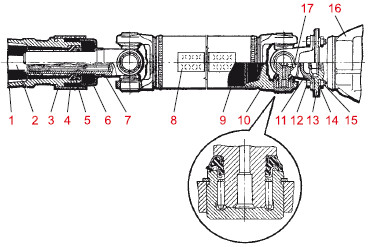

Рис. 4.7. Карданная передача:

1 — удлинитель картера коробки передач; 2 — вторичный вал коробки передач; 3, 6 — грязеотражатели; 4, 5 — резиновые сальники; 7 — скользящая вилка; 8 — балансировочная пластина; 9 — трубчатый карданный вал; 10 — вилка простого кардана; 11 — вилка с фланцем; 12 — соединительный болт; 13 — фланец ведущей шестерни главной передачи; 14 — пружинная шайба; 15 — гайка; 16 — картер главной передачи; 17 — предохранительный клапан крестовины кардана
